ST1 (BD) - kompaktní

BD-090-T

Objednací číslo: A05821

  • svodič bleskových proudů dvoužilových signálových linek
  • instalace na vstupu do objektu, na rozhraní zón LPZ 0–LPZ 1 a vyšších
  • k ochraně zejména telekomunikačních vedení před pulsním přepětím

Technické parametry

Název parametru Hodnota parametru
Typ SPD D1, C2
Umístění SPD ST 1
Montáž lišta DIN 35 mm
Nejvyšší trvalé provozní napětí Uc 50,00 V AC
Nejvyšší trvalé provozní napětí Uc 70,00 V DC
Jmenovitý zatěžovací proud při 25°C IL 1,600 A
Mezní frekvence žíla-žíla f 120,00 MHz
D1 impulsní výbojový proud (10/350 µs) na žílu Iimp 2,50 kA
D1 celkový výbojový proud (10/350 µs) žíly-PE ITotal 5,00 kA
C2 jmenovitý výbojový proud (8/20 µs) na žílu In 10,00 kA
C2 celkový výbojový proud (8/20 µs) žíly-PE ITotal 20,00 kA
C3 ochranná hladina napětí mód žíla-PE při 1 kV/µs Up 550 V
C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs Up 550 V
Doba odezvy žíla-žíla ta 100 ns
Doba odezvy žíla-PE ta 100 ns
Připojení (vstup - výstup) svorky - svorky
Průřez připojovaných vodičů pevný (max) 6,00 mm2
Průřez připojovaných vodičů slaněný (max) 6,00 mm2
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 70 °C
Splňuje požadavky normy ČSN EN 61643-21+A1,A2
Třída ETIM EC001466
Celní nomenklatura 85363030
EAN 8595090558217

Soubory ke stažení

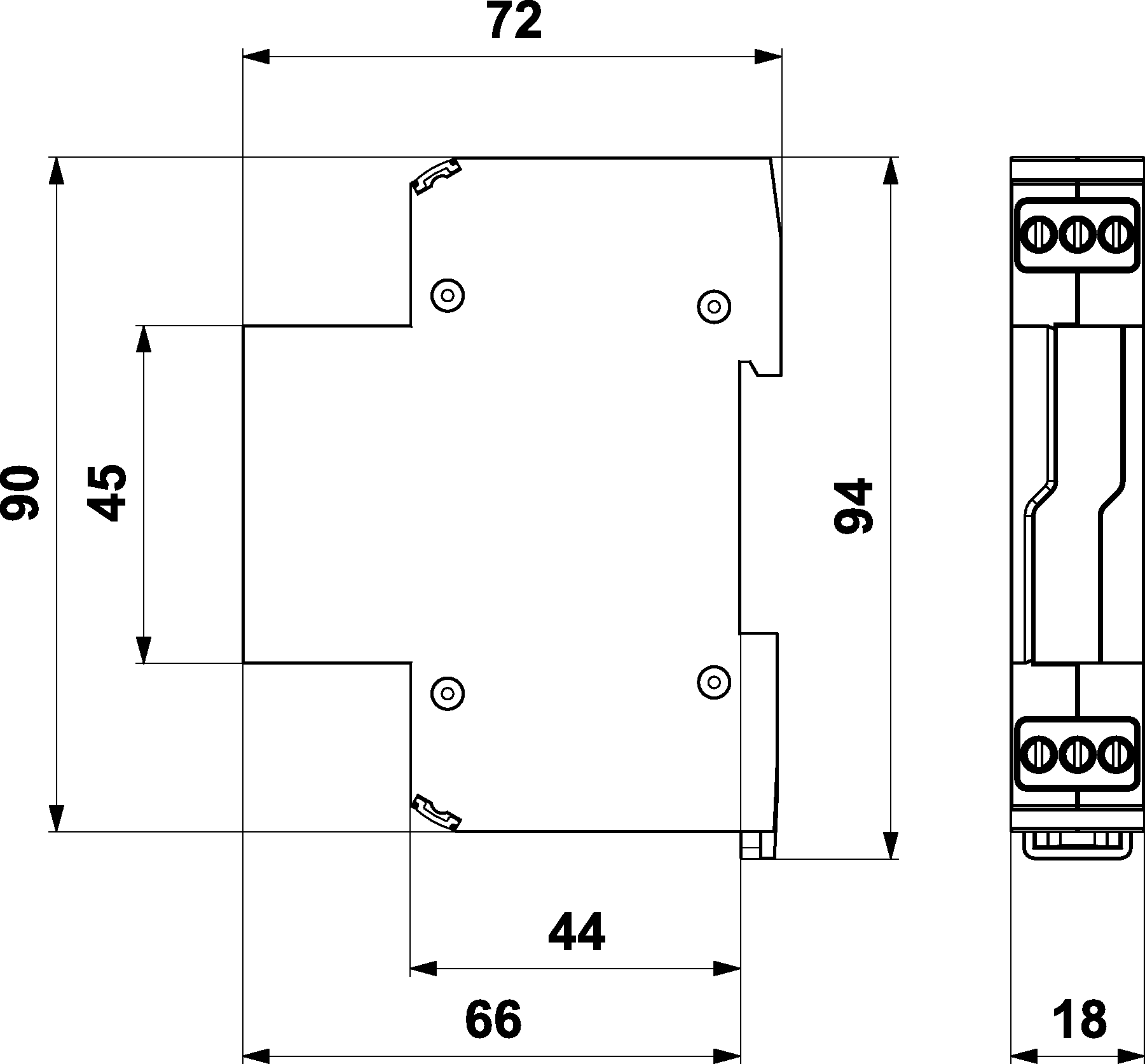

  • Rozměry
    produktu

  • Schéma
    zapojení
