Speciální - pro BUS (vysoké rychlosti přenosu)
BDGHF-230-V/1-FR
Objednací číslo: A06538
vyjímatelný modul, vazební impedance (R – odpor), linka od ochranné země oddělena pomocí bleskojistky
- svodič bleskových proudů s dvoustupňovou přepěťovou ochranou vysokorychlostních dvoužilových signálových linek
- instalace na vstupu do objektu na rozhraní zón LPZ 0–LPZ 1 a vyšších i těsně před chráněné zařízení
- k ochraně rozhraní telekomunikačních linek a řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS 485 a PROFIBUS, před pulsním přepětím
- proti podélnému přepětí (linka - ochranná zem) hrubá ochrana, proti příčnému přepětí (žíla – žíla) hrubá i jemná přepěťová ochrana a (žíla - GND) hrubá ochrana
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | D1, C2 | |
| Umístění SPD | ST 1+2+3 | |
| Montáž | lišta DIN 35 mm | |
| Jmenovité napětí | Un | 230 V DC |
| Nejvyšší trvalé provozní napětí | Uc | 177,00 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 250,00 V DC |
| Jmenovitý zatěžovací proud při 25°C | IL | 0,500 A |
| Mezní frekvence žíla-žíla | f | 70,00 MHz |
| Sériový odpor na žílu | R | 3,30 Ω |
| C2 jmenovitý výbojový proud (8/20 µs) GND-PE | In | 10,00 kA |
| C2 jmenovitý výbojový proud (8/20 µs) na žílu | In | 10,00 kA |
| C2 celkový výbojový proud (8/20 µs) žíly-PE | ITotal | 20,00 kA |
| C3 jmenovitý rázový proud (10/1000 µs) žíla-PE | ISM | 10 A |
| C3 jmenovitý rázový proud (10/1000 µs) na žílu | ISM | 10 A |
| C3 ochranná hladina napětí mód GND-PE při 1 kV/µs | Up | 550,00 V |
| C3 ochranná hladina napětí mód žíla-GND při 1 kV/µs | Up | 550,00 V |
| C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs | Up | 350 V |
| Doba odezvy žíla-žíla | ta | 1 ns |
| Doba odezvy žíla-GND | ta | 100 ns |
| Doba odezvy GND-PE | ta | 100 ns |
| Připojení (vstup - výstup) | svorky - svorky | |
| Průřez připojovaných vodičů pevný (min) | 0,14 mm2 | |
| Průřez připojovaných vodičů pevný (max) | 4,00 mm2 | |
| Průřez připojovaných vodičů slaněný (min) | 0,14 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 2,50 mm2 | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 70 °C | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 | |
| Třída ETIM | EC001625 | |
| Náhradní modul | BDGHF-230-V/1-0 | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090565383 |
Soubory ke stažení
-
Rozměry
produktu
-

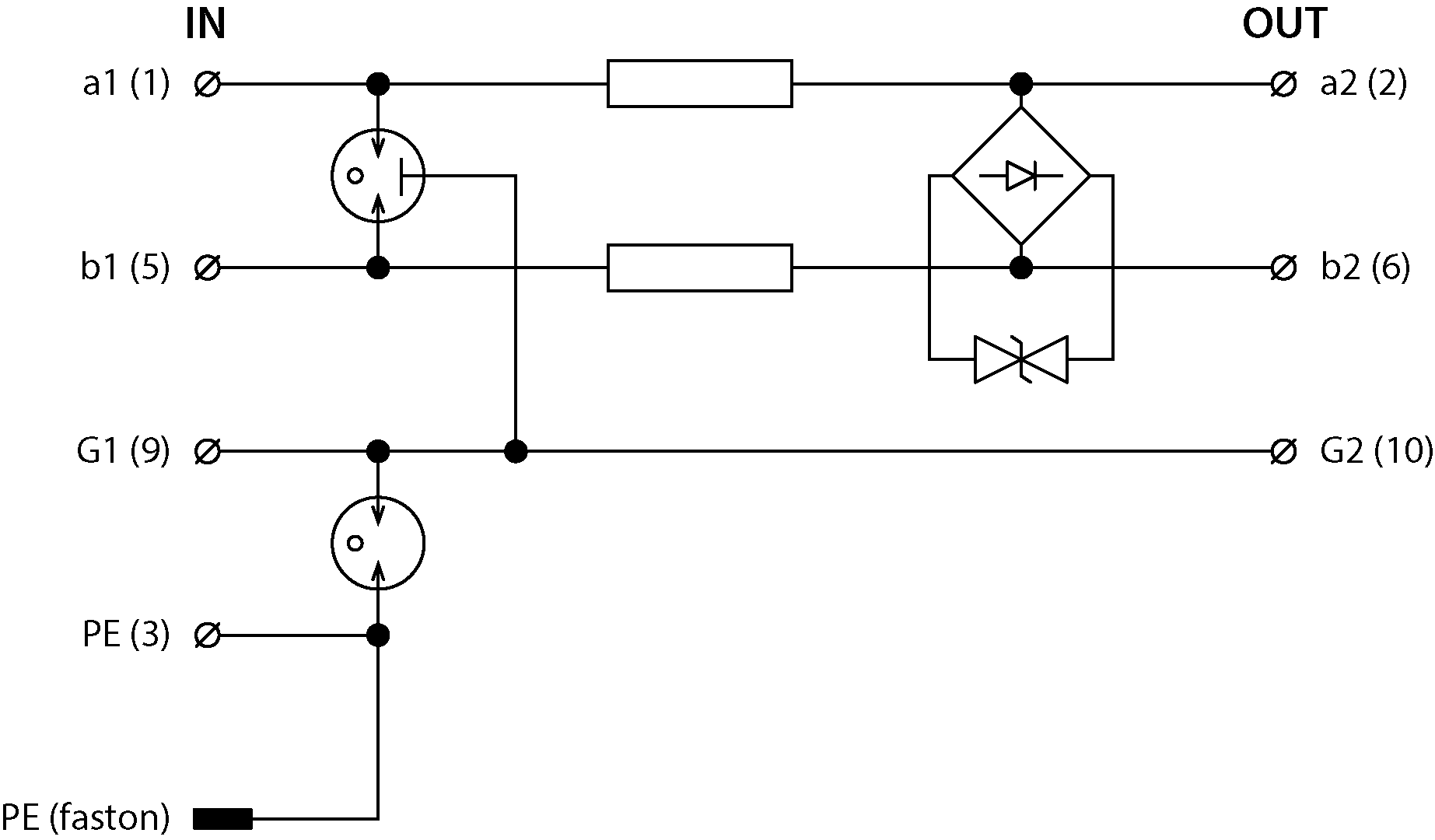

Schéma
zapojení
