S vf filtrem
DA-275-DF6
Objednací číslo: A05717
optická signalizace poruchy
- přepěťová ochrana s integrovaným odrušovacím vf filtrem
- instalace do rozvodů nn v blízkosti chráněného zařízení
- k ochraně napájení řídicích systémů MaR, EZS, EPS apod. proti pulsnímu přepětí a vf rušení
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | T3 | |
| Montáž | lišta DIN 35 mm | |
| Jmenovité napětí | Un | 230 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 275,00 V AC |
| Jmenovitý zatěžovací proud při 25°C | IL | 6,000 A |
| Typ sítě | TN | |
| Maximální předjištění | 6 A gL/gG nebo C 6 A | |
| Jmenovitý zkratový proud | ISCCR | 6,0 kA |
| Útlum filtru při 1MHz nesymetrický (50 Ω/50 Ω) | 30 dB | |
| Jmenovitý výbojový proud (8/20 µs) L-N | In | 3,00 kA |
| Jmenovitý výbojový proud (8/20 µs) L+N-PE | In | 5,00 kA |
| Jmenovitý výbojový proud (8/20 µs) N-PE | In | 3,00 kA |
| Zkušební napětí L-N | Uoc | 6,0 kV |
| Zkušební napětí L+N-PE | Uoc | 10,0 kV |
| Zkušební napětí N-PE | Uoc | 6,0 kV |
| Napěťová ochranná hladina mód L-N | Up | 1,20 kV |
| Napěťová ochranná hladina mód L-PE | Up | 1,50 kV |
| Napěťová ochranná hladina mód N-PE | Up | 1,50 kV |
| Doba odezvy L-N | ta | 25 ns |
| Doba odezvy N-PE | ta | 100 ns |
| TOV 5 s L-N | 335 V | |
| TOV 5 s L-PE | 440 V | |
| TOV charakteristika (TOV 5 s) | výdržná | |
| TOV 120 min L-N | 440 V | |
| TOV 120 min L-PE | 335 V | |
| TOV charakteristika (120 min) | výdržná | |
| TOV 200 ms L-PE | 1 200 V | |
| TOV 200 ms N-PE | 1 455 V | |
| TOV charakteristika (TOV 200 ms) | bezpečně poruchová | |
| Průřez připojovaných vodičů pevný (max) | 6,00 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 6,00 mm2 | |
| Průřez připojovaných vodičů dálkové signalizace pevný (max) | 1,5 mm2 | |
| Průřez připojovaných vodičů dálkové signalizace slaněný (max) | 1,5 mm2 | |
| Signalizace poruchy | červená kontrolka | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Splňuje požadavky normy | ČSN EN 61643-11 ed.2 | |
| Třída ETIM | EC000942 | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090557173 |
Soubory ke stažení
-

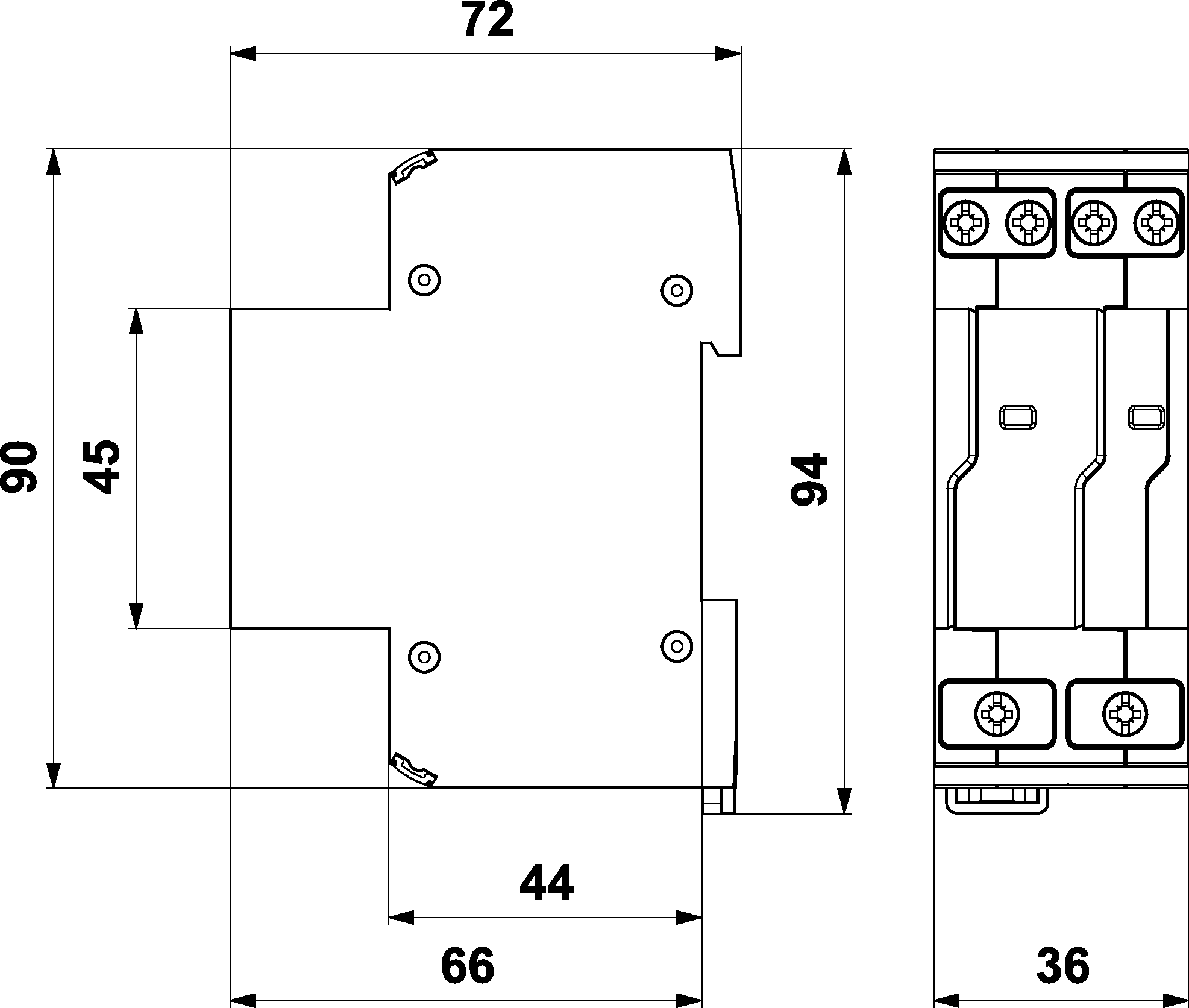

Rozměry
produktu
-

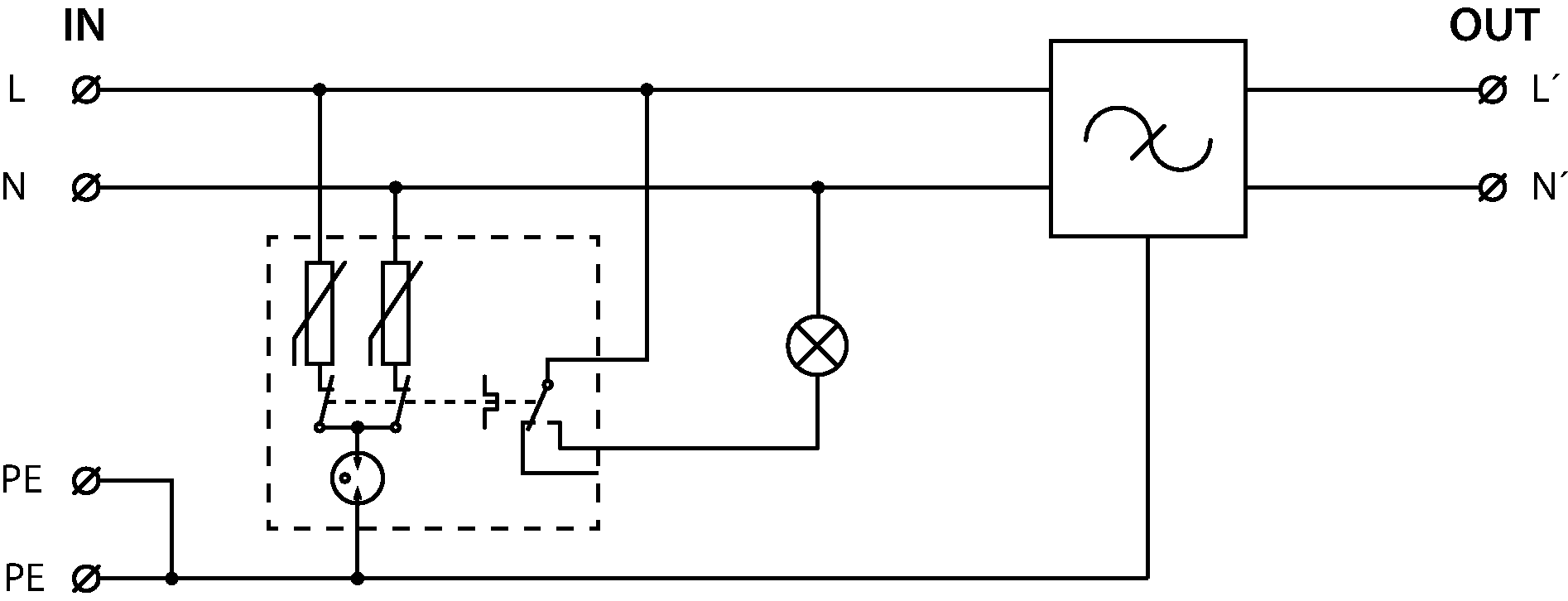

Schéma
