DA-275 V/1+1

Objednací číslo: A01872

vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu

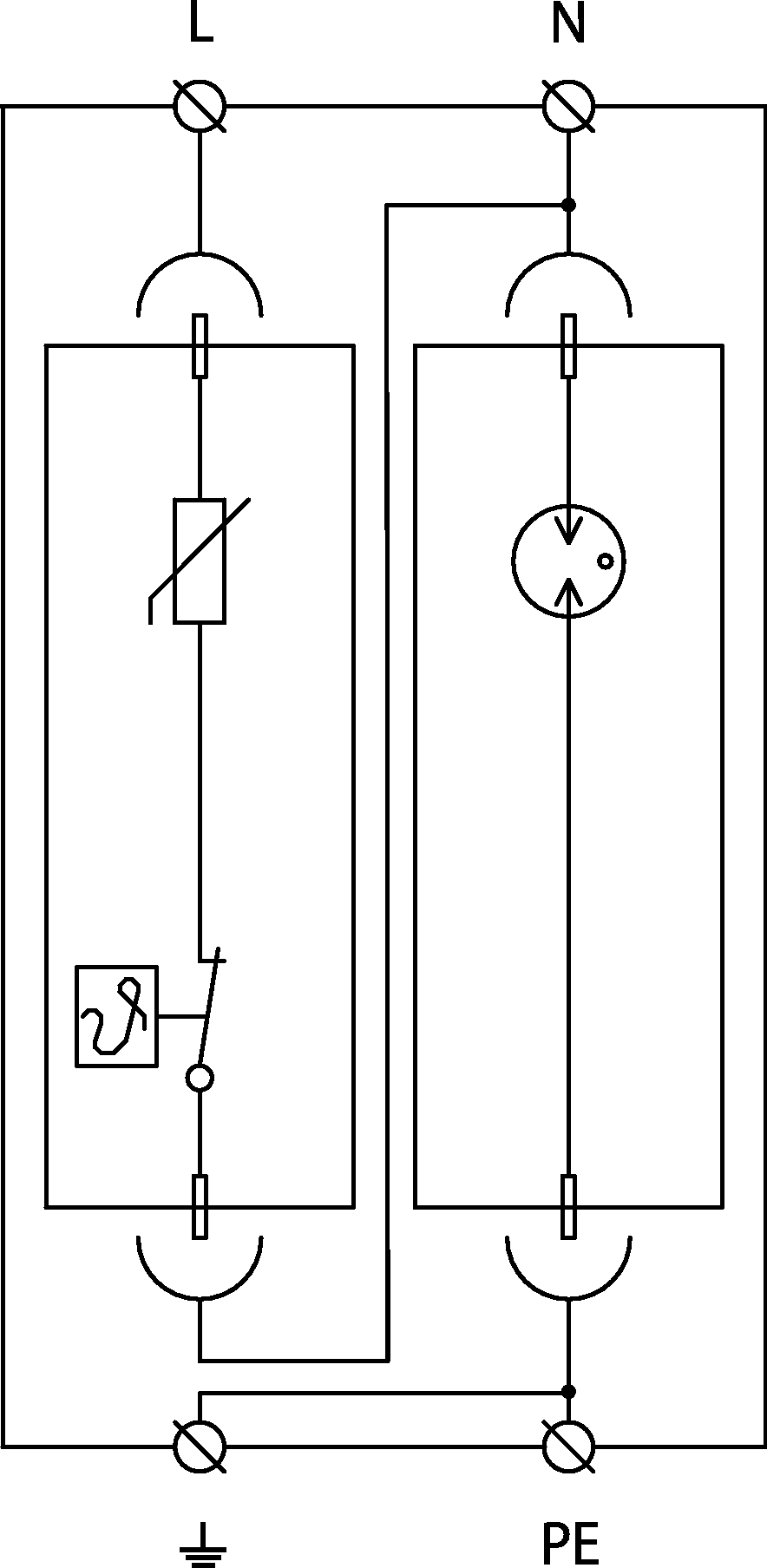

sestava varistorové přepěťové ochrany a uzavřeného jiskřiště zapojených v módu 1+1
instalace do rozvodů nn v blízkosti chráněného zařízení
k ochraně zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí

Technické parametry

Název parametru		Hodnota parametru
Typ SPD		T3
Montáž		lišta DIN 35 mm
Jmenovité napětí	U_n	230 V AC
Nejvyšší trvalé provozní napětí L-N	U_c	275,00 V AC
Nejvyšší trvalé provozní napětí N-PE	U_c	255,00 V AC
Typ sítě		TT
Maximální předjištění		63 A gL/gG
Jmenovitý zkratový proud	I_SCCR	25,0 kA
Jmenovitý výbojový proud (8/20 µs) L-N	I_n	5,00 kA
Jmenovitý výbojový proud (8/20 µs) N-PE	I_n	10,00 kA
Zkušební napětí L-N	U_oc	10,0 kV
Zkušební napětí N-PE	U_oc	20,0 kV
Napěťová ochranná hladina mód L-N	U_p	1,00 kV
Napěťová ochranná hladina mód L-PE	U_p	1,50 kV
Napěťová ochranná hladina mód N-PE	U_p	1,50 kV
Doba odezvy	t_a	25 ns
Doba odezvy L-N	t_a	25 ns
Doba odezvy N-PE	t_a	100 ns
TOV 5 s L-N		335 V
TOV charakteristika (TOV 5 s)		výdržná
TOV 120 min L-N		440 V
TOV charakteristika (120 min)		bezpečně poruchová
TOV 200 ms L-PE		1 455 V
TOV 200 ms N-PE		1 200 V
TOV charakteristika (TOV 200 ms)		bezpečně poruchová
Průřez připojovaných vodičů pevný (min)		1,00 mm²
Průřez připojovaných vodičů pevný (max)		35,00 mm²
Průřez připojovaných vodičů slaněný (min)		1,00 mm²
Průřez připojovaných vodičů slaněný (max)		25,00 mm²
Signalizace poruchy L-N		červené zbarvení indikačního pole
Signalizace poruchy N-PE		ne
Stupeň krytí		IP 20
Rozsah provozních teplot (min/max)		-40 / 80 °C
Rozsah vlhkosti		5 - 95 %
Splňuje požadavky normy		ČSN EN 61643-11 ed.2
Třída ETIM		EC000942
Celní nomenklatura		85363030
EAN		8595090518723
