DA-275 V/3S+1

Objednací číslo: A01849

vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu, dálková signalizace poruchy

  • sestava trojpólové varistorové přepěťové ochrany a uzavřeného jiskřiště zapojených v módu 3+1
  • instalace do rozvodů nn v blízkosti chráněného zařízení
  • k ochraně zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí

Technické parametry

Název parametru Hodnota parametru
Typ SPD T3
Montáž lišta DIN 35 mm
Jmenovité napětí Un 230 V AC
Nejvyšší trvalé provozní napětí L-N Uc 275,00 V AC
Nejvyšší trvalé provozní napětí N-PE Uc 255,00 V AC
Typ sítě TT
Maximální předjištění 63 A gL/gG
Jmenovitý zkratový proud ISCCR 25,0 kA
Jmenovitý výbojový proud (8/20 µs) L-N In 5,00 kA
Jmenovitý výbojový proud (8/20 µs) N-PE In 10,00 kA
Zkušební napětí L-N Uoc 10,0 kV
Zkušební napětí N-PE Uoc 20,0 kV
Napěťová ochranná hladina mód L-N Up 1,00 kV
Napěťová ochranná hladina mód L-PE Up 1,50 kV
Napěťová ochranná hladina mód N-PE Up 1,50 kV
Doba odezvy L-N ta 25 ns
Doba odezvy N-PE ta 100 ns
TOV 5 s L-N 335 V
TOV charakteristika (TOV 5 s) výdržná
TOV 120 min L-N 440 V
TOV charakteristika (120 min) bezpečně poruchová
TOV 200 ms L-PE 1 455 V
TOV 200 ms N-PE 1 200 V
TOV charakteristika (TOV 200 ms) bezpečně poruchová
Průřez připojovaných vodičů pevný (min) 1,00 mm2
Průřez připojovaných vodičů pevný (max) 35,00 mm2
Průřez připojovaných vodičů slaněný (min) 1,00 mm2
Průřez připojovaných vodičů slaněný (max) 25,00 mm2
Průřez připojovaných vodičů dálkové signalizace pevný (max) 1,5 mm2
Průřez připojovaných vodičů dálkové signalizace slaněný (max) 1,5 mm2
Signalizace poruchy L-N červené zbarvení indikačního pole
Signalizace poruchy N-PE ne
Dálková signalizace bezpotenciálový přepínací kontakt
Kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Rozsah vlhkosti 5 - 95 %
Splňuje požadavky normy ČSN EN 61643-11 ed.2
Třída ETIM EC000942
Celní nomenklatura 85363030
EAN 8595090518495

Soubory ke stažení

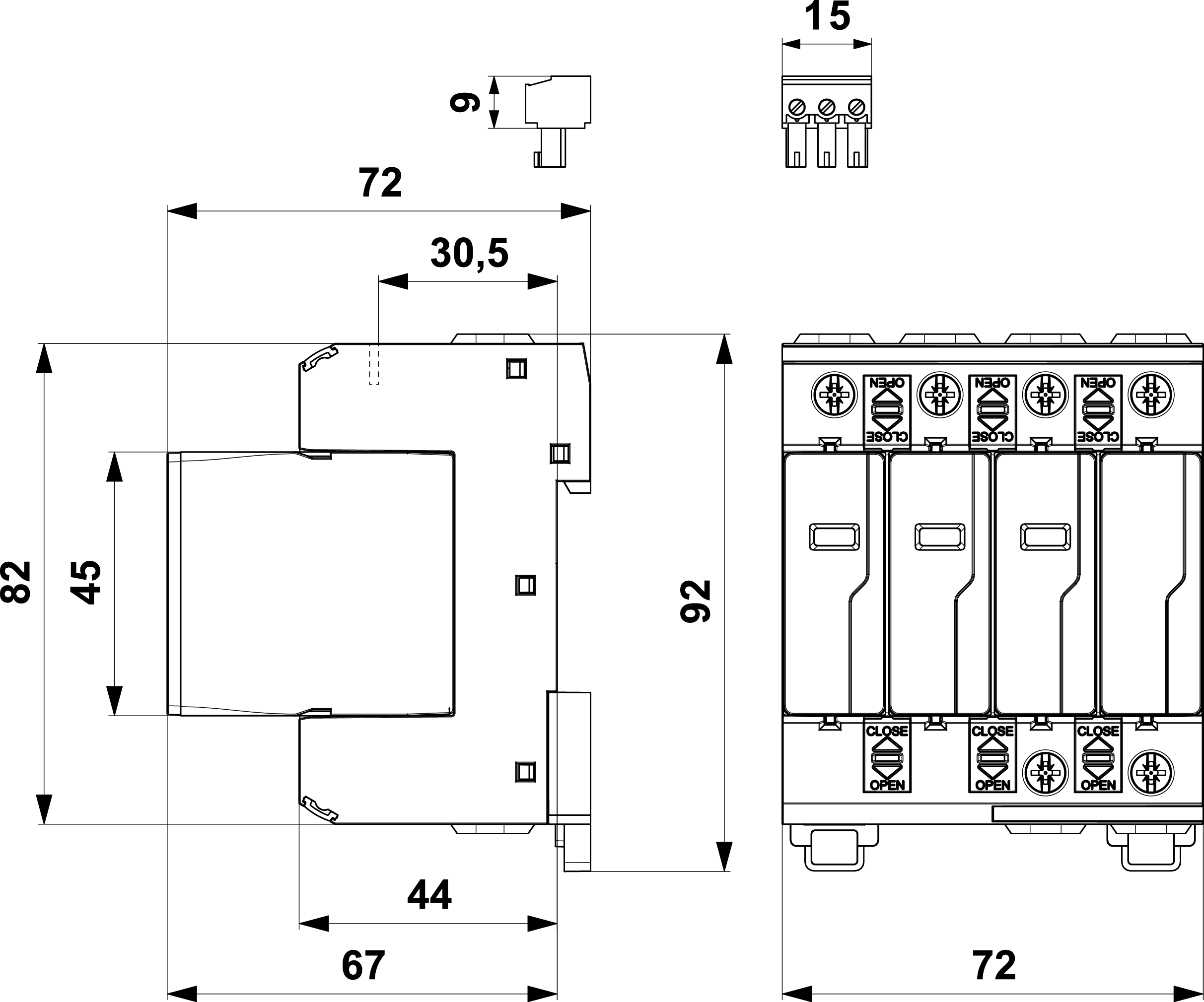

  • Rozměry
    produktu

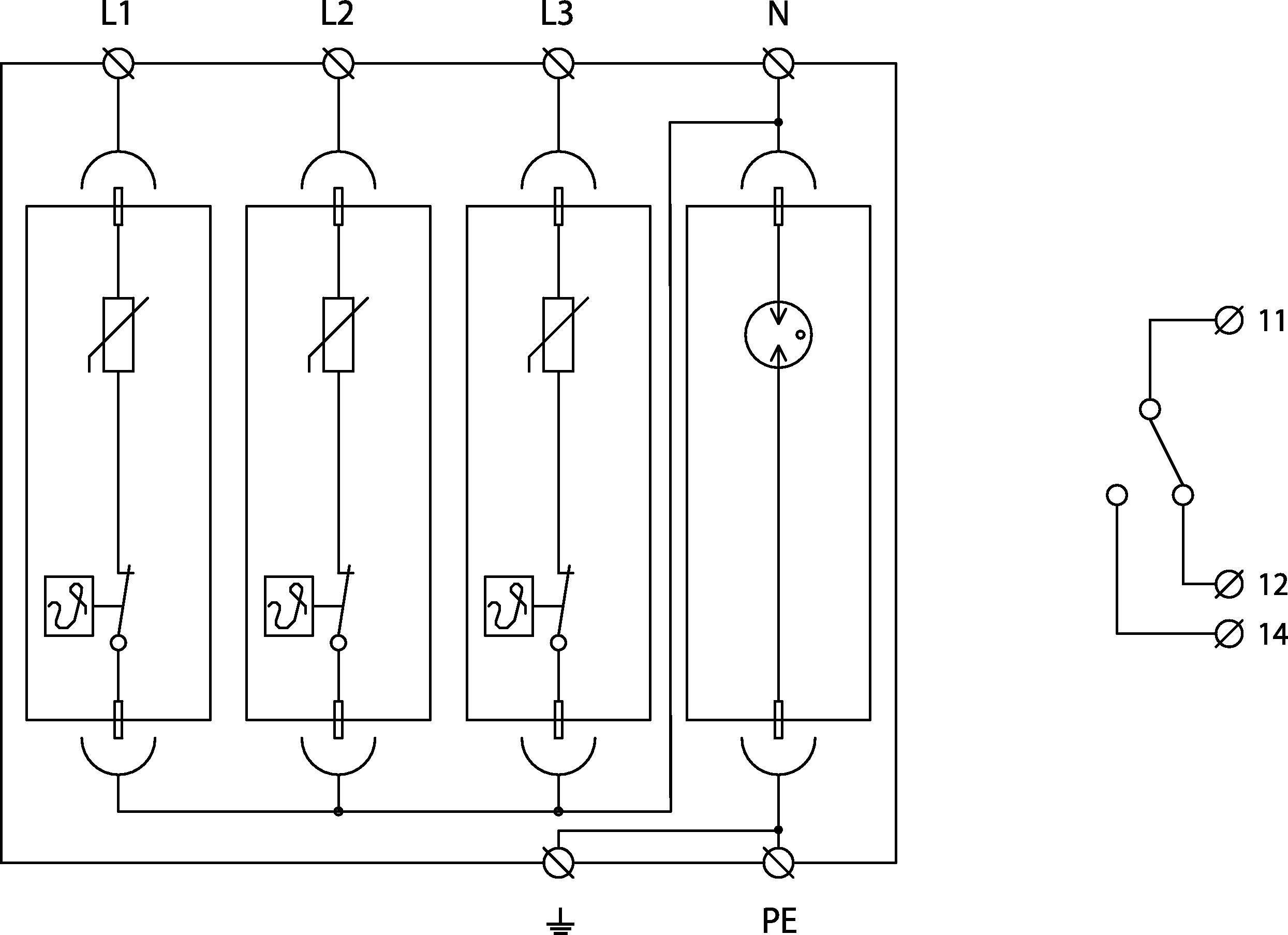

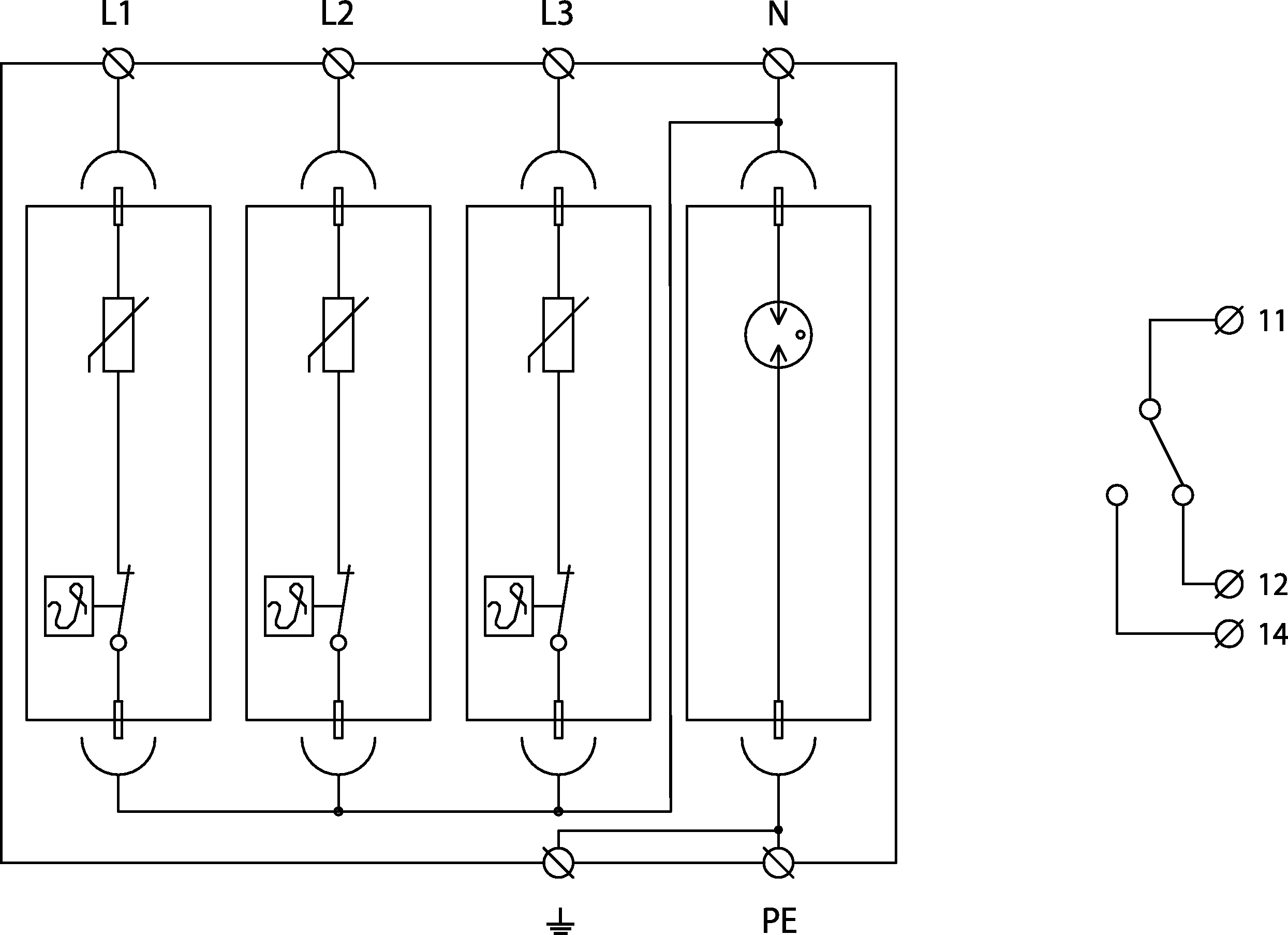

  • Schéma
    zapojení
