SPD

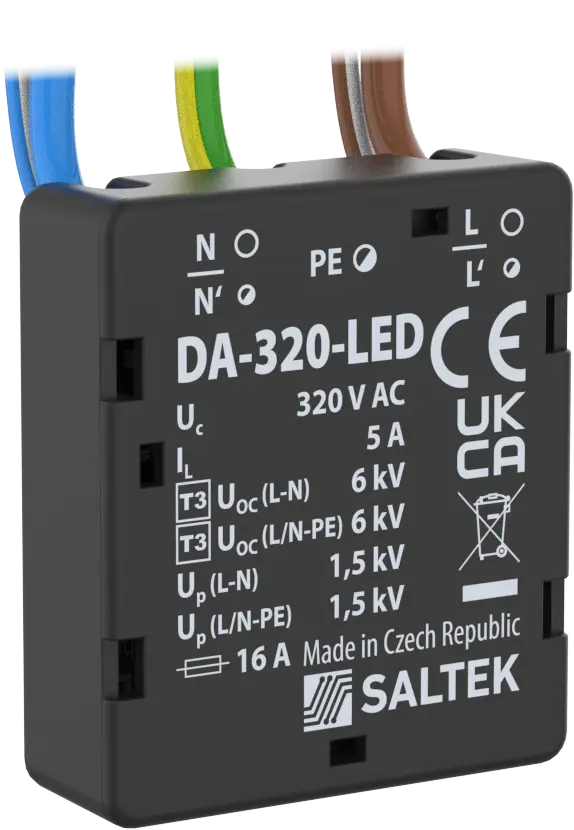

DA-320-LED
Objednací číslo: A06740
signalizace poruchy přerušením napájení
- přepěťová ochrana především pro LED svítidla
- instalace do rozvodů nn v blízkosti chráněného zařízení
- také pro zařízení umístěná ve venkovním prostředí s nižším stupněm rizika (podle IEEE C62.41.2)
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | T3 | |
| Montáž | instalační krabice | |
| Jmenovité napětí | Un | 230 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 320,00 V AC |
| Jmenovitý zatěžovací proud při 25°C | IL | 5,000 A |
| Maximální předjištění | B 16 A | |
| Jmenovitý zkratový proud | ISCCR | 1,5 kA |
| Jmenovitý výbojový proud (8/20 µs) L-N | In | 3,00 kA |
| Jmenovitý výbojový proud (8/20 µs) L+N-PE | In | 5,00 kA |
| Jmenovitý výbojový proud (8/20 µs) N-PE | In | 3,00 kA |
| Zkušební napětí L-N | Uoc | 6,0 kV |
| Zkušební napětí L+N-PE | Uoc | 10,0 kV |
| Zkušební napětí L-PE | Uoc | 6,0 kV |
| Zkušební napětí N-PE | Uoc | 6,0 kV |
| Napěťová ochranná hladina mód L-N | Up | 1,50 kV |
| Napěťová ochranná hladina mód L-PE | Up | 1,50 kV |
| Napěťová ochranná hladina mód N-PE | Up | 1,50 kV |
| Doba odezvy L-N | ta | 25 ns |
| Doba odezvy N-PE | ta | 100 ns |
| Signalizace poruchy | ztráta napětí | |
| Dálková signalizace | potenciálový rozpínací kontakt | |
| Maximální proud signalizace | 1,00 A | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Splňuje požadavky normy | ČSN EN 61643-11 ed.2 | |
| Třída ETIM | EC000942 | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090567400 |
Soubory ke stažení
-

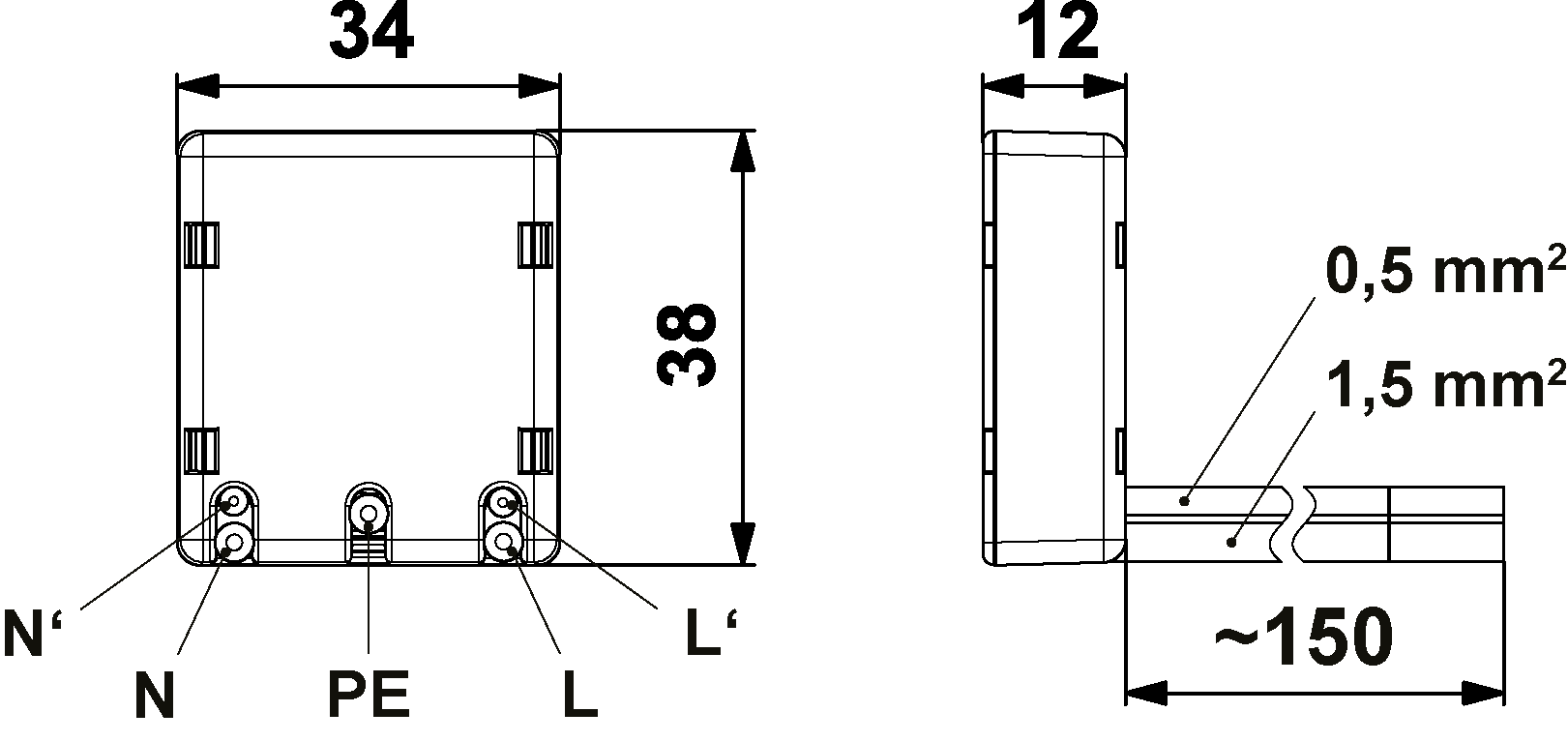

Rozměry
produktu
-

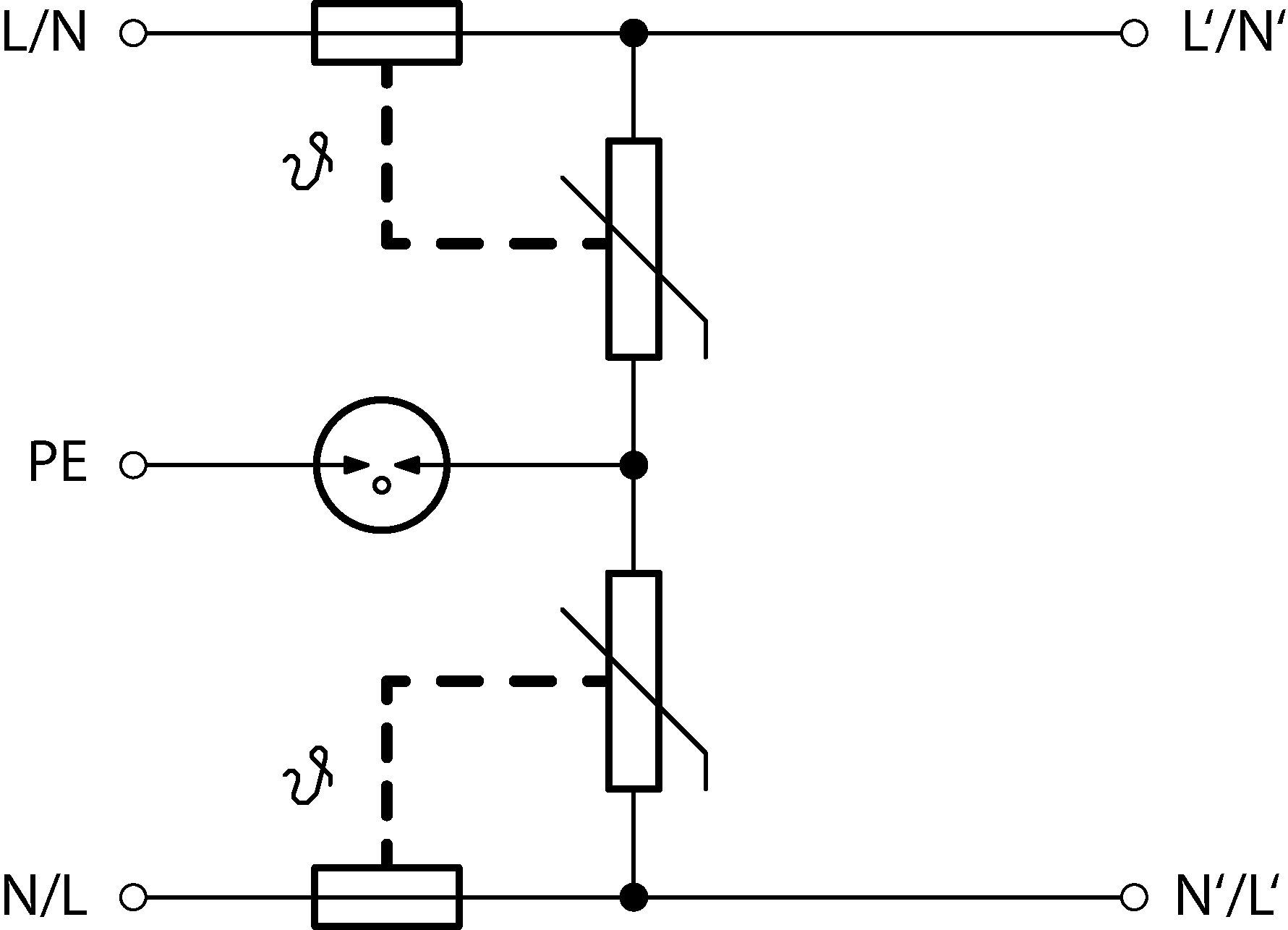

Schéma
zapojení
