Ethernet a PoE - kompaktní
DL-10G-PoE-IP66
Objednací číslo: A07098
přepěťová ochrana pro venkovní zařízení sítí Ethernet s PoE
- dvoustupňová přepěťová ochrana Ethernetu v kombinaci se speciální ochranou PoE
- instalace kdekoliv v zóně LPZ 0
- vyhovuje všem typům PoE/PoE+/PoE++ (dle IEEE 802.3 af/at/bt)
- k ochraně koncových zařízení sítí Ethernet s PoE (kamery, senzory, informační panely atd.)
- v prodeji od 1.7.2022
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | D1, C2, C3 | |
| Umístění SPD | ST 1+2+3 | |
| Nejvyšší trvalé provozní napětí žíla-žíla | Uc | 8,50 V DC |
| Nejvyšší trvalé provozní napětí pár-pár (POE) | Uc | 58,00 V DC |
| Jmenovitý zatěžovací proud na žílu při 25°C | IL | 0,5 A |
| Mezní frekvence žíla-žíla | f | 500,00 MHz |
| Vložný útlum na mezní frekvenci | 3,20 dB | |
| C2 jmenovitý výbojový proud (8/20 µs) žíla-žíla | In | 0,15 kA |
| D1 celkový výbojový proud (10/350 µs) žíly-PE | ITotal | 2,00 kA |
| C2 celkový výbojový proud (8/20 µs) žíly-PE | ITotal | 10,00 kA |
| C2 ochranná hladina napětí mód žíla-žíla (@Uoc/In) | Up | 60,00 V (0,3 kV / 0,15 kA) |
| C2 ochranná hladina napětí mód žíla-PE (@Uoc/In) | Up | 700,00 V (2,5 kV / 1,25 kA) |
| C2 ochranná hladina napětí mód pár-pár (POE) (@Uoc/In) | Up | 90,00 V (0,3 kV / 0,15 kA) |
| C3 ochranná hladina napětí mód žíla-žíla (@In - 1 kV/µs) | Up | 45,00 V (10 A) |
| C3 ochranná hladina napětí mód žíla-PE (@In - 1 kV/µs) | Up | 500,00 V (10 A) |
| C3 ochranná hladina napětí mód pár-pár (POE) (@In - 1 kV/µs) | Up | 85,00 V (10 A) |
| Doba odezvy žíla-žíla | ta | 1 ns |
| Doba odezvy žíla-PE | ta | 100 ns |
| Připojení (vstup - výstup) | RJ 45/RJ 45 | |
| Stupeň krytí | IP 66 | |
| Rozsah provozních teplot (min/max) | -40 / 70 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 | |
| Třída ETIM | EC000943 | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090570981 |
Soubory ke stažení
-

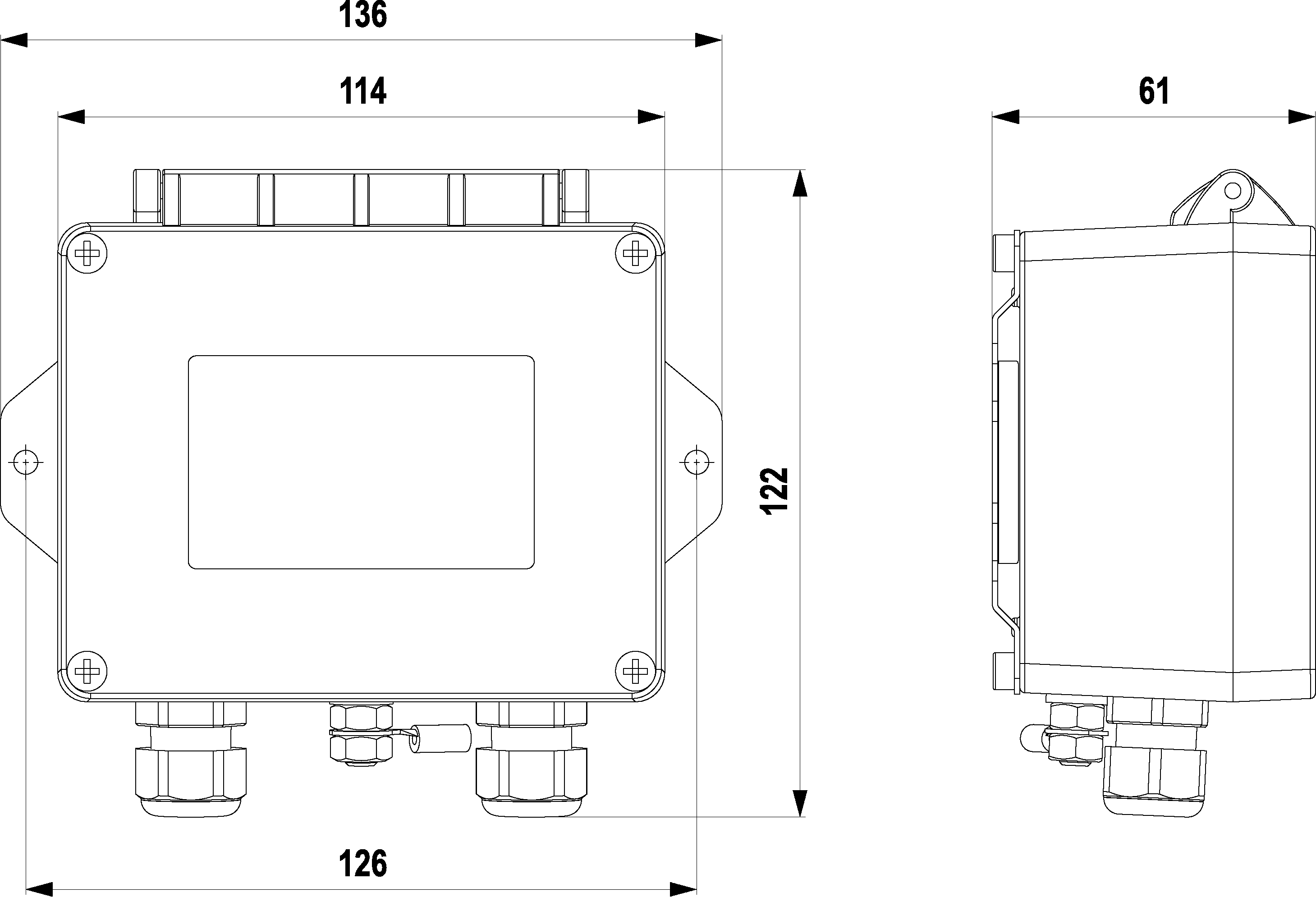

Rozměry
produktu
-
Schéma
zapojení
