DL-TLF-UHF
Objednací číslo: A07084
ochrana před přepětím pro kombinaci analogové telefonní linky a xDSL
- dvoustupňová přepěťová ochrana analogové telefonní linky a xDSL
- instalace na rozhraní LPZ 0 - 1 a vyšších
- připojení metalického páru přes šroubové svorky
- pracovní napětí do 170 V DC
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | D1, C2, C3 | |
| Umístění SPD | ST 1+2+3 | |
| Montáž | lišta DIN 35 mm | |
| Nejvyšší trvalé provozní napětí | Uc | 170,00 V DC |
| Sériový odpor na žílu | R | 10,00 Ω |
| Jmenovitý zatěžovací proud při 25°C | IL | 0,300 A |
| C2 jmenovitý výbojový proud (8/20 µs) žíla-žíla | In | 5,00 kA |
| D1 celkový výbojový proud (10/350 µs) žíly-PE | ITotal | 5,00 kA |
| C2 ochranná hladina napětí mód žíla-žíla (@Uoc/In) | Up | 600,00 V (10 kV / 5 kA) |
| C2 ochranná hladina napětí mód žíla-PE (@Uoc/In) | Up | 900,00 V (10 kV / 5 kA) |
| C3 ochranná hladina napětí mód žíla-žíla (@In - 1 kV/µs) | Up | 250,00 V (10 A) |
| C3 ochranná hladina napětí mód žíla-PE (@In - 1 kV/µs) | Up | 550,00 V (10 A) |
| Doba odezvy žíla-žíla | ta | 1 ns |
| Doba odezvy žíla-PE | ta | 100 ns |
| Mezní frekvence žíla-žíla | f | 150 MHz (@ −1 dB) |
| Průchozí útlum | A | <1 dB (@ 35 MHz) |
| Připojení (vstup - výstup) | svorky - svorky | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 70 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 | |
| Třída ETIM | EC000943 | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090570844 |
Soubory ke stažení
-

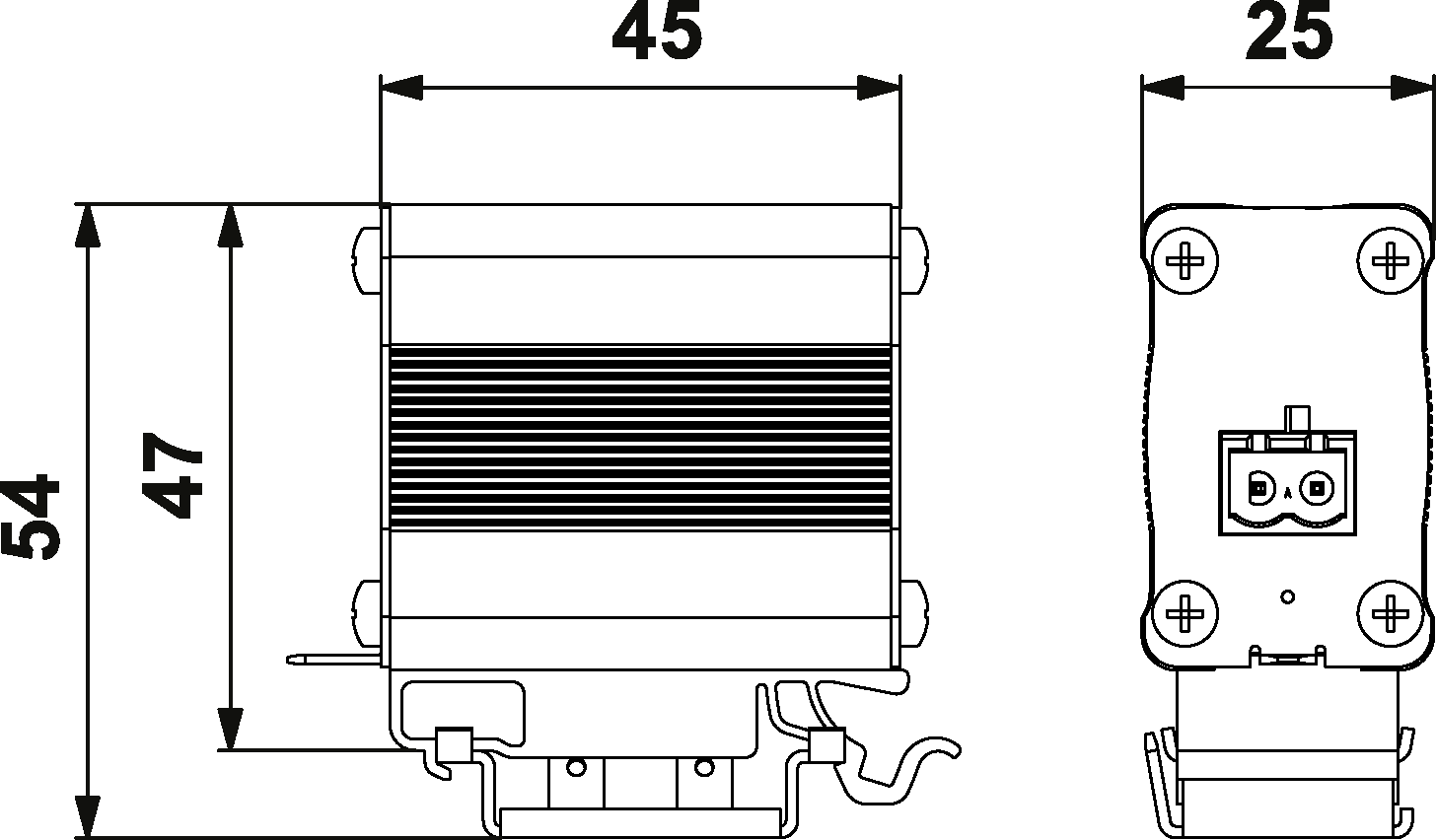

Rozměry
produktu
-

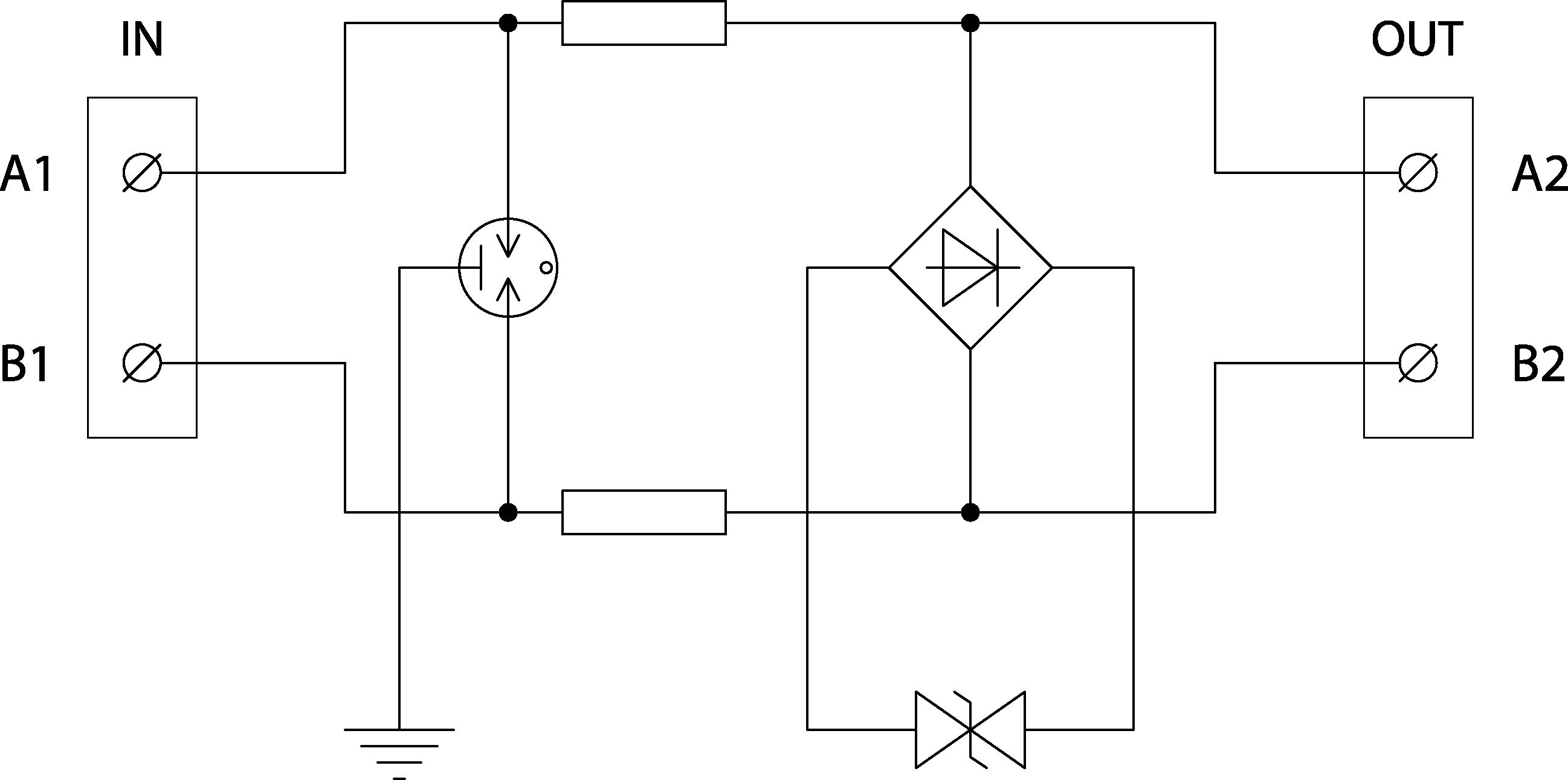

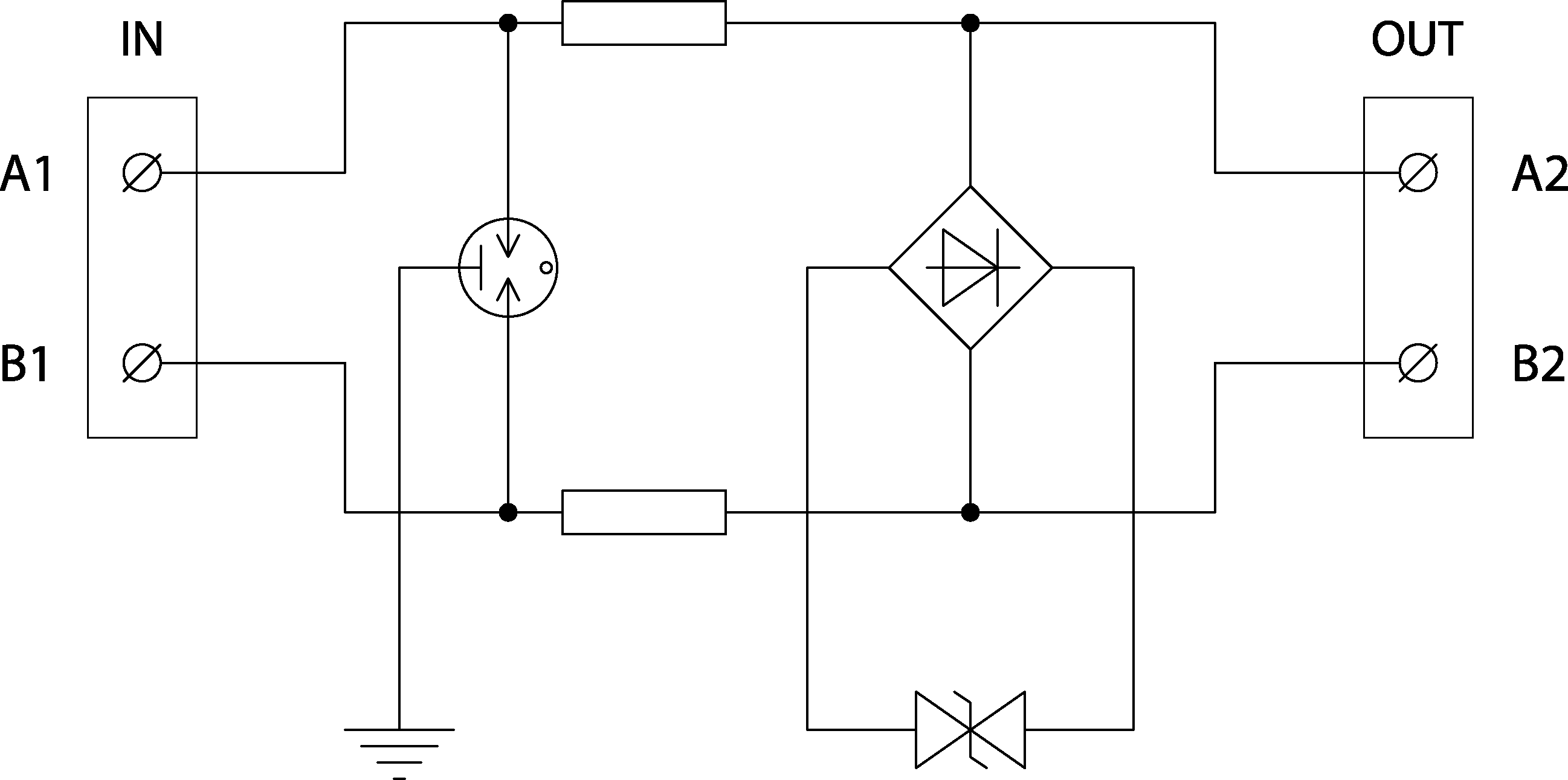

Schéma
zapojení
