ST2+3 (DM) - kompaktní
DM-012/1-L2-DJ
Objednací číslo: A06731
vazební impedance (L2 - indukčnost)
- dvoustupňová přepěťová ochrana dvoužilových signálových linek
- instalace těsně před chráněné zařízení
- k ochraně rozhraní řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS 485, před pulsním přepětím
- proti podélnému přepětí (žíla–ochranná zem) i proti příčnému přepětí (žíla – žíla) hrubá i jemná přepěťová ochrana
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | D1,C1,C2,C3,B2 | |
| Umístění SPD | ST 2+3 | |
| Montáž | lišta DIN 35 mm | |
| Jmenovité napětí | Un | 12 V DC |
| Nejvyšší trvalé provozní napětí | Uc | 11,00 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 16,00 V DC |
| Jmenovitý zatěžovací proud při 25°C | IL | 2,000 A |
| Mezní frekvence žíla-žíla | f | 0,15 MHz |
| Sériový odpor na žílu | R | 0,22 Ω |
| Sériová indukčnost na žílu | L | 100,00 uH |
| D1 celkový výbojový proud (10/350 µs) žíly-PE | ITotal | 1,00 kA |
| C1 ochranná hladina napětí mód žíla-žíla | Up | 25,00 V |
| C1 zkušební napětí mód žíla-žíla | UOC | 4,00 kV |
| C1 ochranná hladina napětí mód žíla-PE | Up | 25,00 V |
| C1 zkušební napětí mód žíla-PE | UOC | 4,00 kV |
| B2 ochranná hladina napětí mód žíla-žíla | Up | 30,00 V |
| B2 zkušební napětí mód žíla-žíla | UOC | 1,00 kV |
| B2 ochranná hladina napětí mód žíla-PE | Up | 30,00 V |
| B2 zkušební napětí mód žíla-PE | UOC | 1,00 kV |
| C2 jmenovitý výbojový proud (8/20 µs) na žílu | In | 10,00 kA |
| C2 celkový výbojový proud (8/20 µs) žíly-PE | ITotal | 20,00 kA |
| C3 jmenovitý rázový proud (10/1000 µs) žíla-PE | ISM | 10 A |
| C3 jmenovitý rázový proud (10/1000 µs) na žílu | ISM | 10 A |
| C2 ochranná hladina napětí mód žíla-PE při In | Up | 35 V |
| C2 Zkušební napětí mód žíla-PE | UOC | 20,00 kV |
| C2 ochranná hladina napětí mód žíla-žíla při In | Up | 35 V |
| C2 Zkušební napětí mód žíla-žíla | UOC | 20,00 kV |
| C3 ochranná hladina napětí mód žíla-PE při 1 kV/µs | Up | 25 V |
| C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs | Up | 25 V |
| Doba odezvy žíla-žíla | ta | 1 ns |
| Doba odezvy žíla-PE | ta | 1 ns |
| Připojení (vstup - výstup) | svorky - svorky | |
| Průřez připojovaných vodičů pevný (max) | 4,00 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 4,00 mm2 | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 | |
| Třída ETIM | EC001625 | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090567318 |
Soubory ke stažení
-
Rozměry
produktu
-

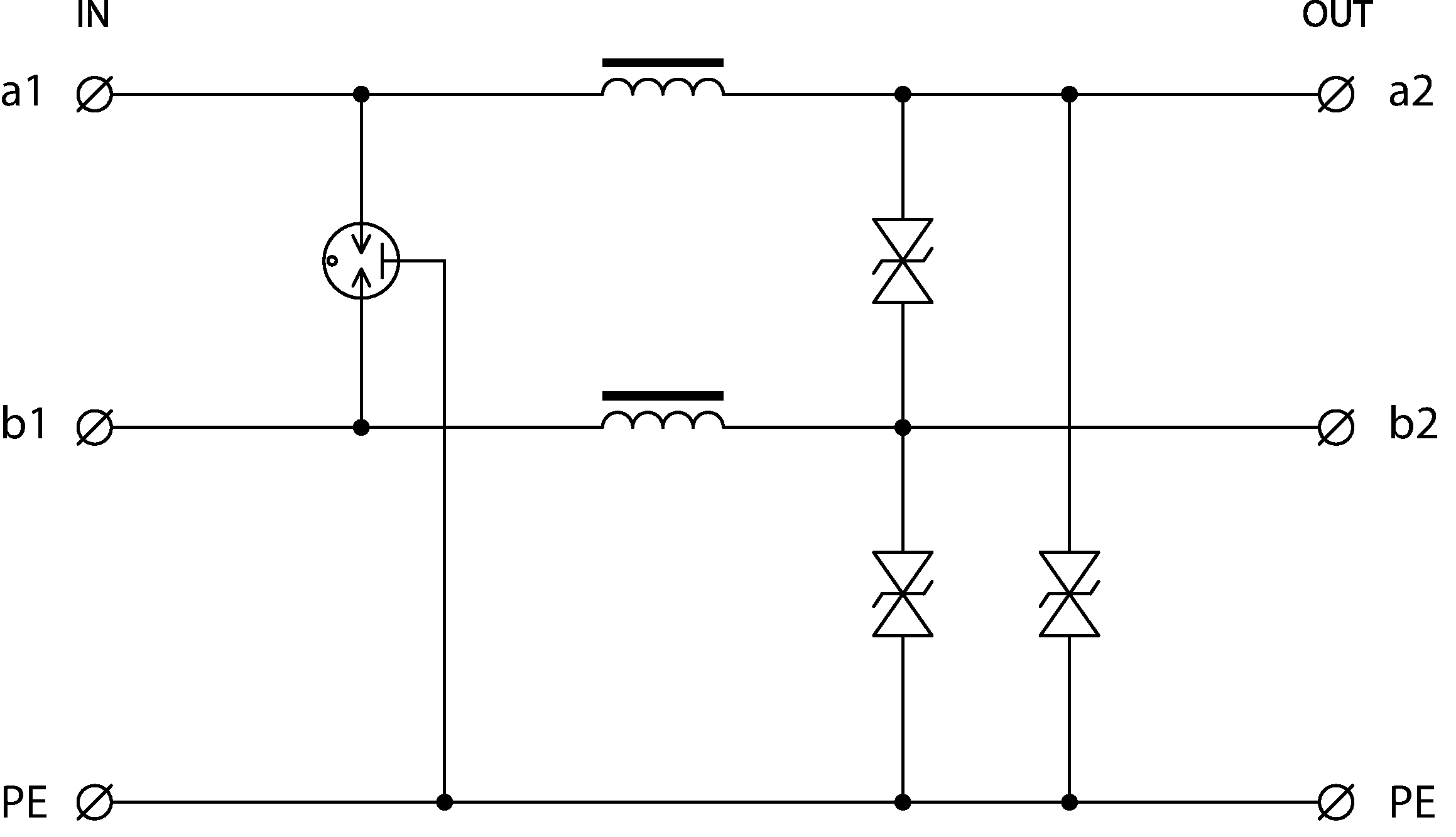

Schéma
zapojení
