ST2+3 (DM) - řadová svorka

DM-048/1-RB

Objednací číslo: A06060

vazební impedance – odpor, bezšroubové svorky

  • dvoustupňová přepěťová ochrana dvoužilových signálových linek
  • instalace těsně před chráněné zařízení
  • k ochraně rozhraní řídicích systémů MaR, EZS, EPS apod., zejména rozhraní RS 485, před pulsním přepětím
  • proti podélnému přepětí (žíla–ochranná zem) a proti příčnému přepětí (žíla – žíla) hrubá i jemná přepěťová ochrana

Technické parametry

Název parametru Hodnota parametru
Typ SPD C2, C3
Umístění SPD ST 2+3
Montáž lišta DIN 35 mm
Jmenovité napětí Un 48 V DC
Nejvyšší trvalé provozní napětí Uc 36,00 V AC
Nejvyšší trvalé provozní napětí Uc 51,00 V DC
Jmenovitý zatěžovací proud při 25°C IL 0,500 A
Mezní frekvence žíla-žíla f 5,00 MHz
Sériový odpor na žílu R 1,60 Ω
D1 impulsní výbojový proud (10/350 µs) na žílu Iimp 0,50 kA
D1 celkový výbojový proud (10/350 µs) žíly-PE ITotal 1,00 kA
C2 jmenovitý výbojový proud (8/20 µs) na žílu In 5,00 kA
C2 celkový výbojový proud (8/20 µs) žíly-PE ITotal 10,00 kA
C2 ochranná hladina napětí mód žíla-PE při In Up 95 V
C2 ochranná hladina napětí mód žíla-žíla při In Up 80 V
C3 ochranná hladina napětí mód žíla-PE při 1 kV/µs Up 65 V
C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs Up 65 V
Doba odezvy žíla-žíla ta 1 ns
Doba odezvy žíla-PE ta 1 ns
Připojení (vstup - výstup) bezšroubové svorky/bezšroubové svorky
Průřez připojovaných vodičů pevný (min) 0,08 mm2
Průřez připojovaných vodičů pevný (max) 4,00 mm2
Průřez připojovaných vodičů slaněný (min) 0,08 mm2
Průřez připojovaných vodičů slaněný (max) 2,50 mm2
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 70 °C
Splňuje požadavky normy ČSN EN 61643-21+A1,A2
Třída ETIM EC001625
Celní nomenklatura 85363010
EAN 8595090560609

Soubory ke stažení

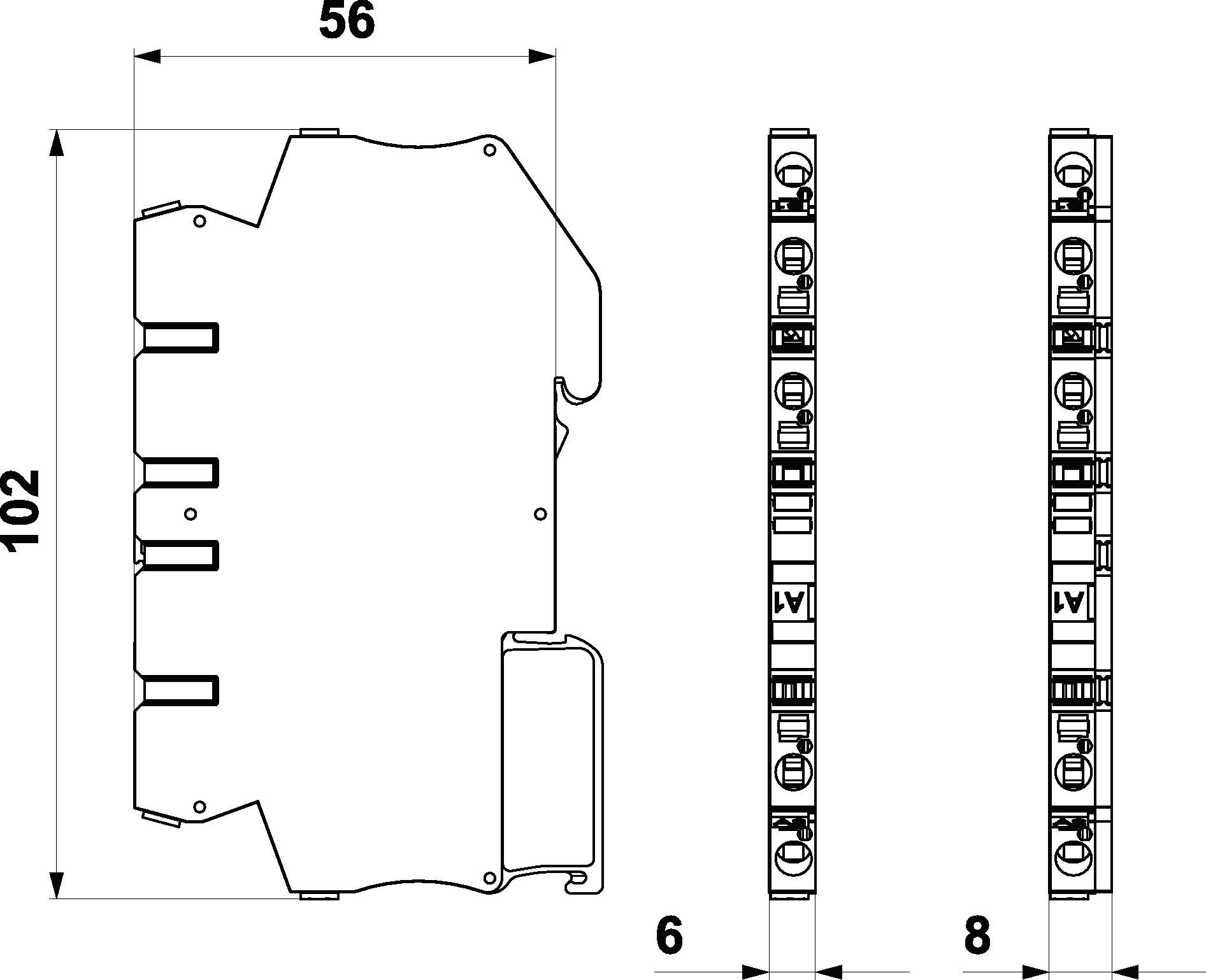

  • Rozměry
    produktu

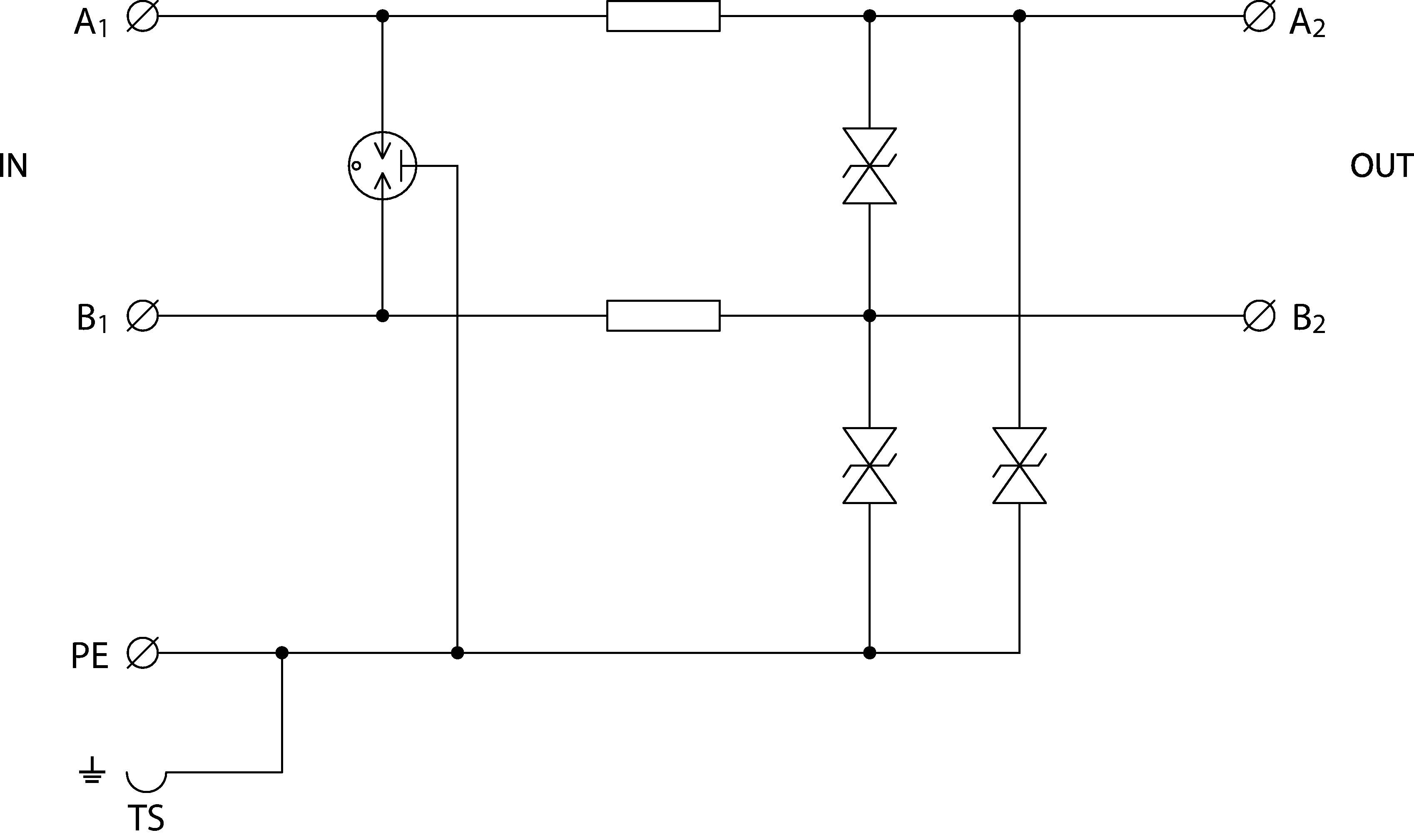

  • Schéma
    zapojení
