Speciální - omezující proud

DMS-048-T

Objednací číslo: A06597

vazební impedance – odpor

  • speciální dvoustupňová přepěťová ochrana dvoužilových signálových linek s omezením zavlečeného proudu
  • instalace těsně před chráněné zařízení
  • k ochraně rozhraní řídicích systémů MaR, EZS, EPS apod., zejména měřicích smyček, před pulsním přepětím tam, kde dlouhé jsou souběhy s elektrickým vedením
  • proti podélnému přepětí (žíla–ochranná zem) hrubá ochrana a proti příčnému přepětí (žíla – žíla) hrubá i jemná přepěťová ochrana

Technické parametry

Název parametru Hodnota parametru
Typ SPD C2
Umístění SPD ST 2+3
Montáž lišta DIN 35 mm
Jmenovité napětí Un 48 V DC
Nejvyšší trvalé provozní napětí Uc 39,00 V AC
Nejvyšší trvalé provozní napětí Uc 56,00 V DC
Jmenovitý zatěžovací proud při 25°C IL 0,060 A
Mezní frekvence žíla-žíla f 1,80 MHz
Sériový odpor na žílu R 8,00 Ω
C2 jmenovitý výbojový proud (8/20 µs) na žílu In 5,00 kA
C2 celkový výbojový proud (8/20 µs) žíly-PE ITotal 10,00 kA
C2 ochranná hladina napětí mód žíla-PE při In Up 450 V
C2 ochranná hladina napětí mód žíla-žíla při In Up 90 V
Doba odezvy žíla-žíla ta 1 ns
Doba odezvy žíla-PE ta 100 ns
Připojení (vstup - výstup) svorky
Průřez připojovaných vodičů pevný (max) 2,50 mm2
Průřez připojovaných vodičů slaněný (max) 2,50 mm2
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 70 °C
Splňuje požadavky normy ČSN EN 61643-21+A1,A2
Třída ETIM EC001625
Celní nomenklatura 85363030
EAN 8595090565970

Soubory ke stažení

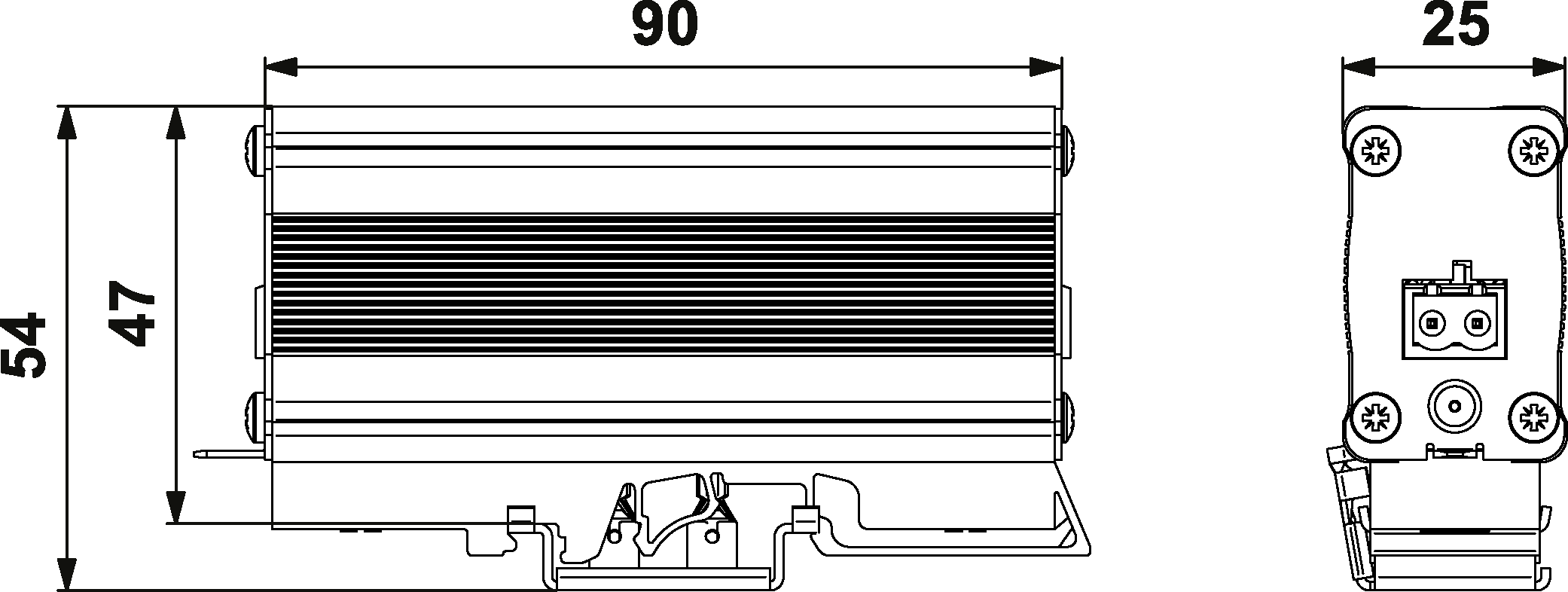

  • Rozměry
    produktu

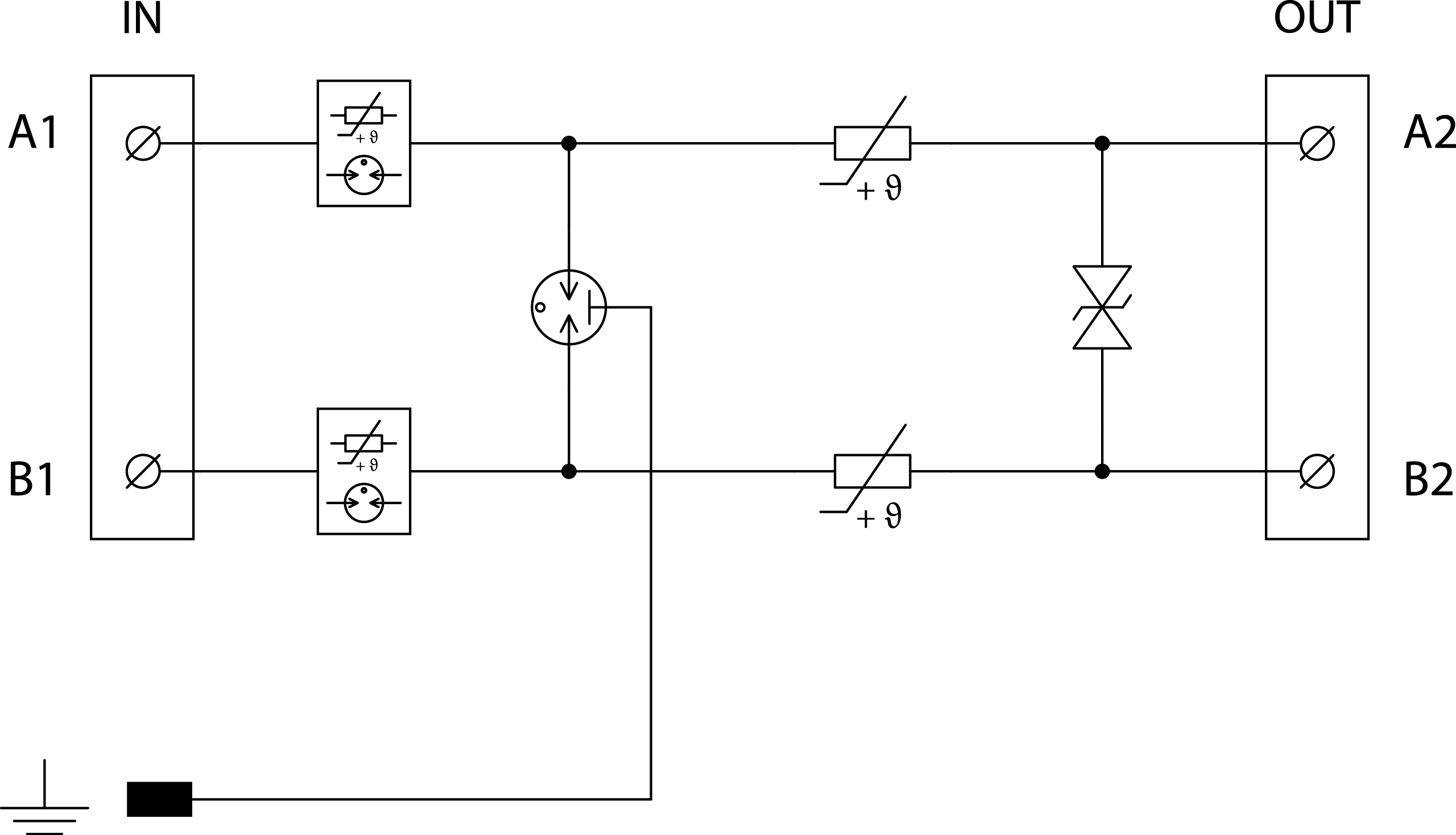

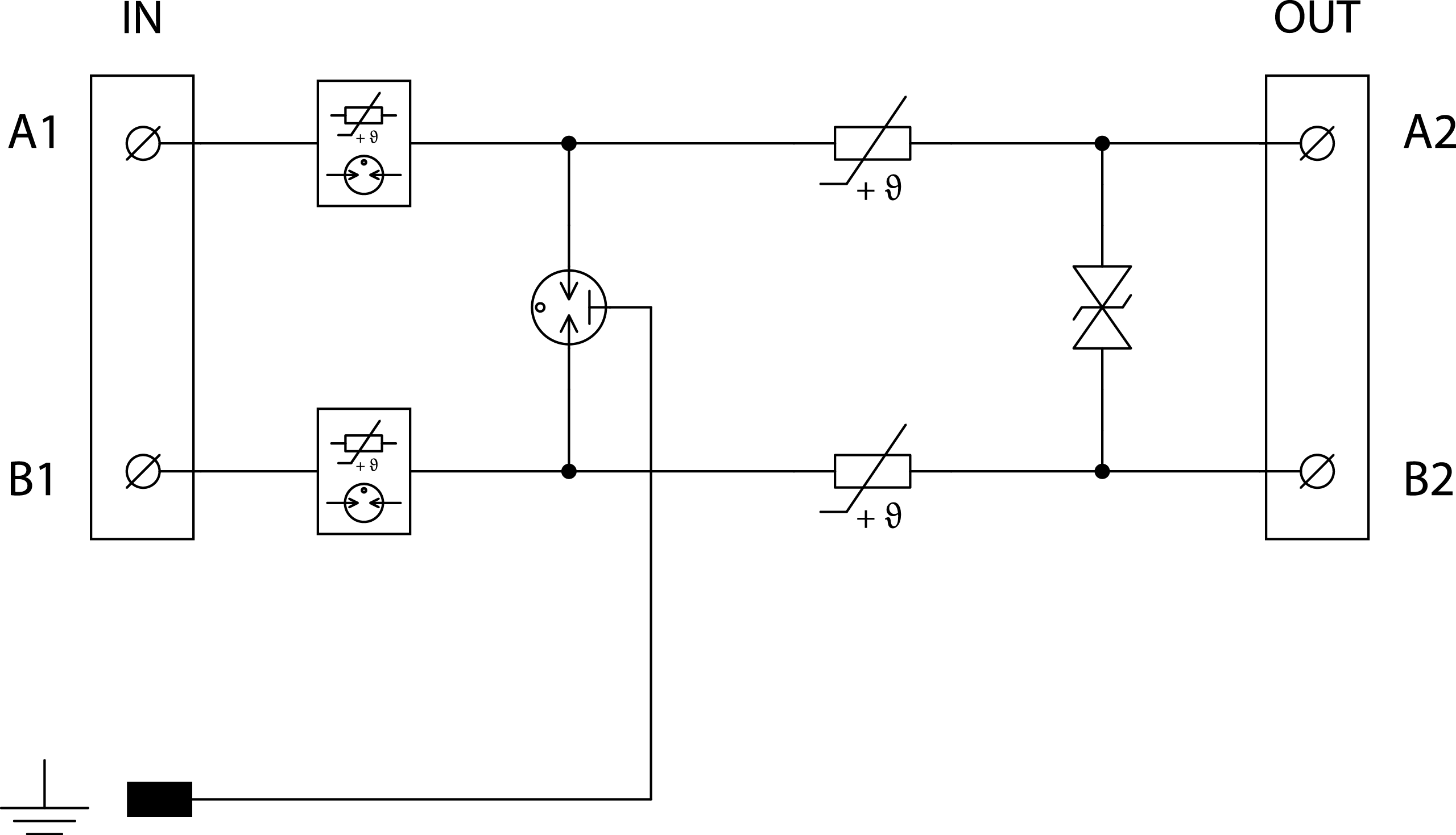

  • Schéma
