Jednostupňové (DS)
DS-B090-RB
Objednací číslo: A06070
B – bleskojistka, bezšroubové svorky
- hrubá jednostupňová přepěťová ochrana na lištu DIN
- k ochraně sdělovacích, datových a jiných vedení před pulsním přepětím
- zejména k oddělení stínění od ochranné země
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | C2 | |
| Umístění SPD | ST 2 | |
| Montáž | lišta DIN 35 mm | |
| Nejvyšší trvalé provozní napětí | Uc | 50,00 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 70,00 V DC |
| Jmenovitý zatěžovací proud při 25°C | IL | 10,000 A |
| C2 jmenovitý výbojový proud (8/20 µs) na žílu | In | 10,00 kA |
| C3 ochranná hladina napětí mód žíla-PE při 1 kV/µs | Up | 550 V |
| Doba odezvy žíla-PE | ta | 100 ns |
| Připojení (vstup - výstup) | bezšroubové svorky/bezšroubové svorky | |
| Průřez připojovaných vodičů pevný (min) | 0,08 mm2 | |
| Průřez připojovaných vodičů pevný (max) | 4,00 mm2 | |
| Průřez připojovaných vodičů slaněný (min) | 0,08 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 2,50 mm2 | |
| Rozsah provozních teplot (min/max) | -40 / 70 °C | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 | |
| Třída ETIM | EC000943 | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090560708 |
Soubory ke stažení
-

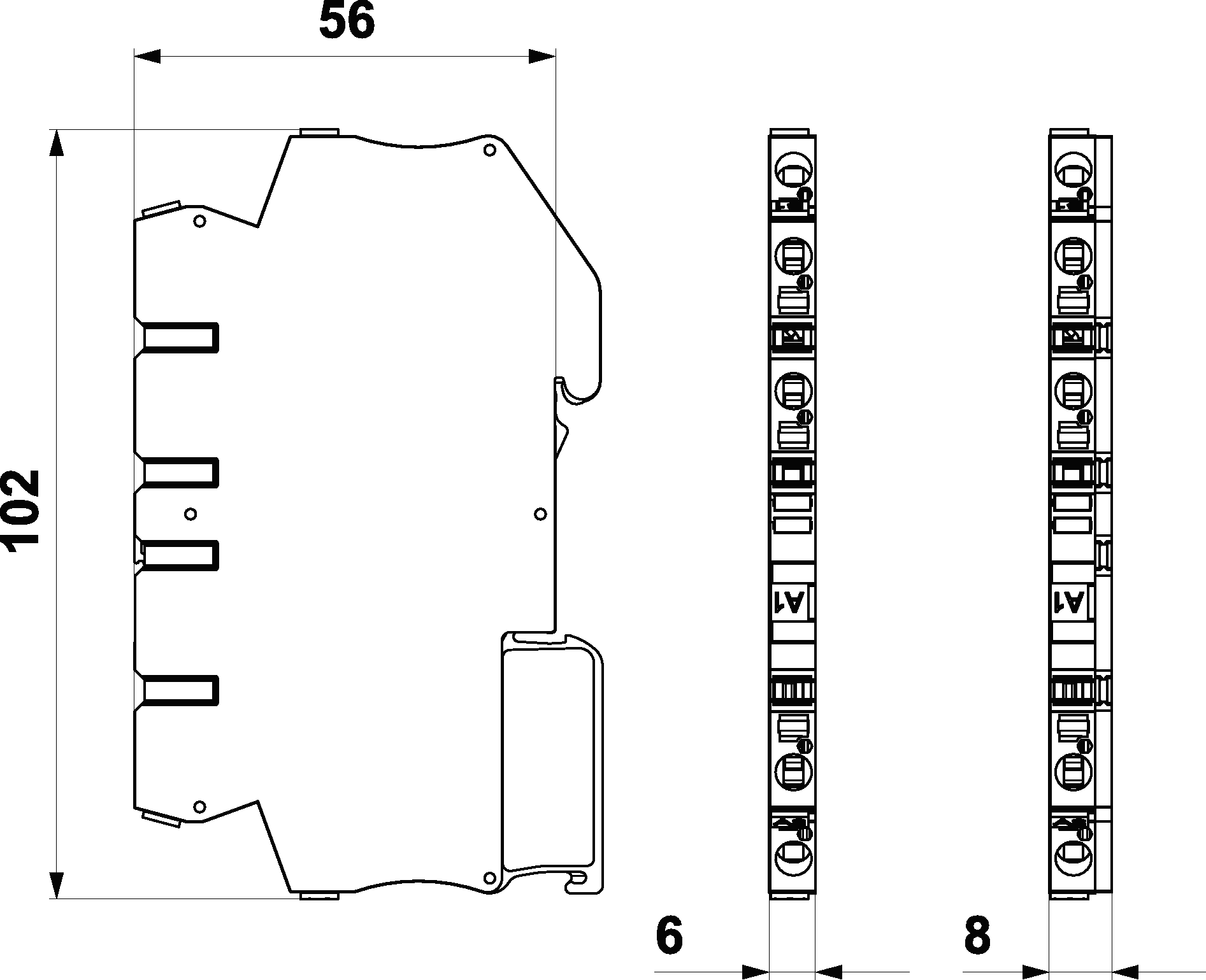

Rozměry
produktu
-

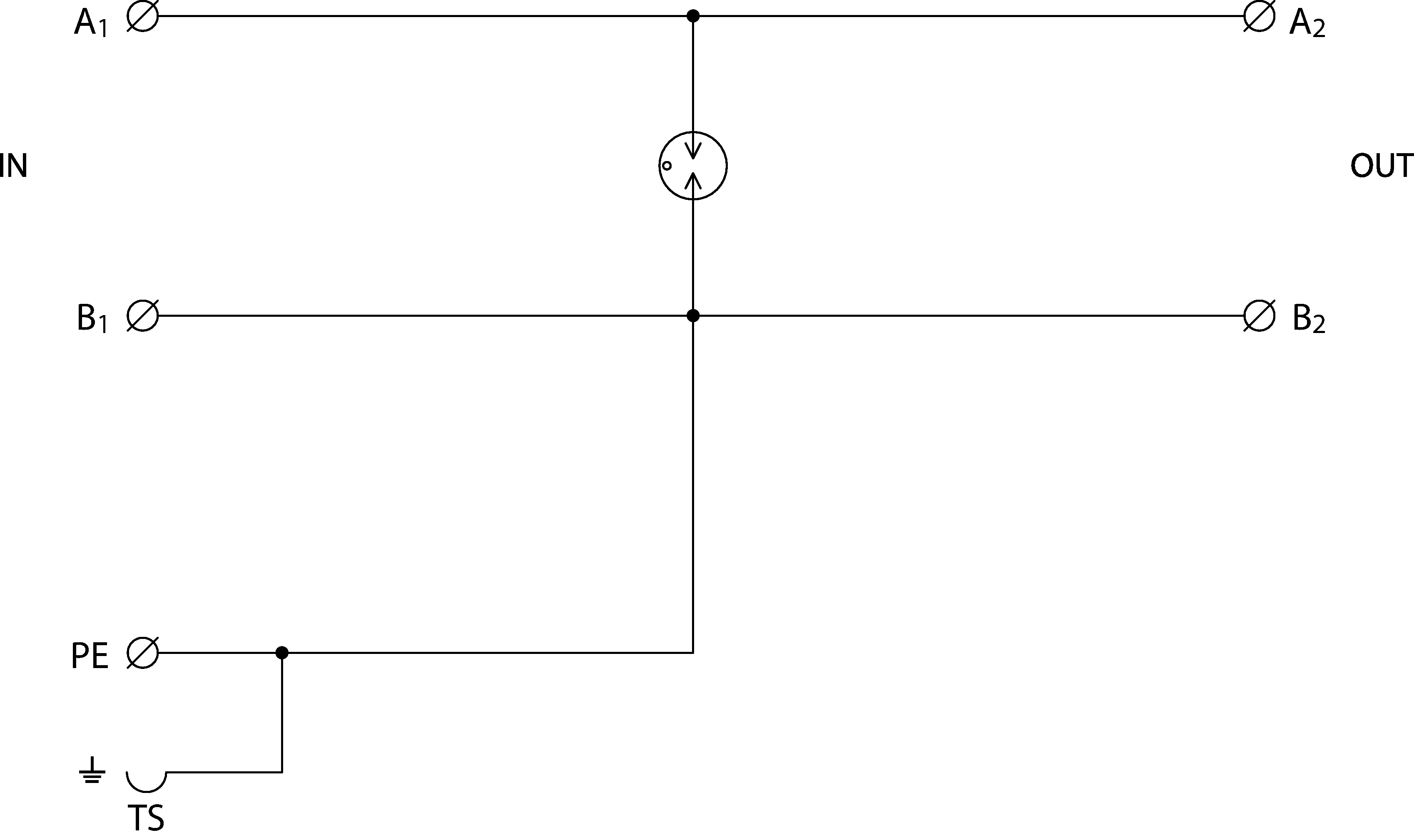

Schéma
zapojení
