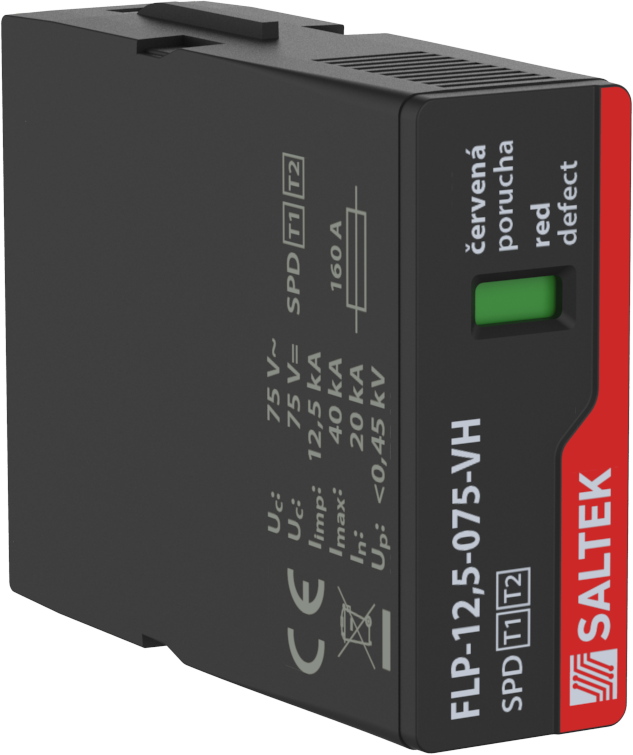

FLP-12,5-075-VH/1
Objednací číslo: A04168
vyjímatelný modul, optická signalizace poruchy
- varistorový svodič bleskových proudů
- k instalaci do rozvodů nn na rozhraní zón LPZ 0–LPZ 1 a vyšších
- k ochraně proti účinkům částečných bleskových proudů, indukovaného přepětí při úderu blesku a proti spínacímu přepětí
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | T1,T2 | |
| Montáž | lišta DIN 35 mm | |
| Jmenovité napětí | Un | 48÷60 V AC/DC |
| Nejvyšší trvalé provozní napětí | Uc | 75,00 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 75,00 V DC |
| Typ sítě | TN | |
| Maximální předjištění | 160 A gL/gG | |
| Jmenovitý zkratový proud | ISCCR | 25,0 kA |
| Impulsní výbojový proud (10/350 µs) | Iimp | 12,50 kA |
| Jmenovitý výbojový proud (8/20 µs) | In | 20,00 kA |
| Maximální výbojový proud (8/20 µs) | Imax | 40,00 kA |
| Napěťová ochranná hladina | Up | 0,45 kV |
| Doba odezvy | ta | 25 ns |
| Průřez připojovaných vodičů pevný (min) | 1,00 mm2 | |
| Průřez připojovaných vodičů pevný (max) | 35,00 mm2 | |
| Průřez připojovaných vodičů slaněný (min) | 1,00 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 25,00 mm2 | |
| Signalizace poruchy | červené zbarvení indikačního pole | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Splňuje požadavky normy | ČSN EN 61643-11 ed.2 | |
| Třída ETIM | EC000381 | |
| Náhradní modul | FLP-12,5-075-VH/0 | |
| Celní nomenklatura | 85363030 | |
| EAN | 8595090541684 |
Soubory ke stažení
-

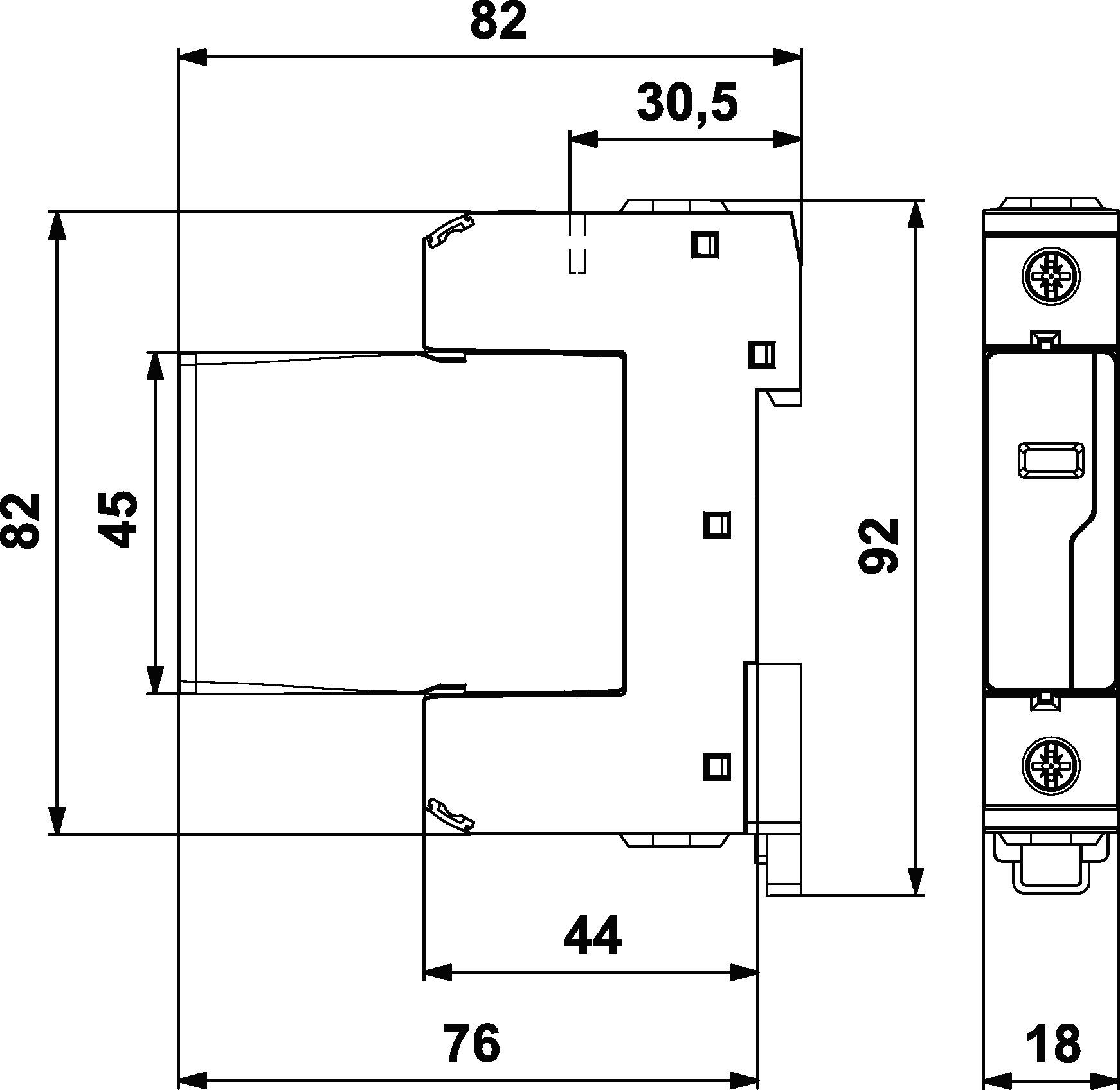

Rozměry
produktu
-
Schéma
zapojení
