Kombinované - T1+T2 (25 kA)
FLP-B+C MAXI VS/1+1
Objednací číslo: A03783
vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu, dálková signalizace poruchy
- výkonný kombinovaný svodič bleskových proudů s uzavřeným výkonným jiskřištěm zapojeným v módu 1+1
- určený k instalaci do rozvodů nn, na rozhraní zón LPZ 0 a LPZ 1, především do hlavních rozvaděčů
- k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku. Vhodný pro rodinné domy, administrativní a průmyslové objekty, popř. do podružných rozvaděčů rozlehlých objektů.
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | T1,T2 | |
| Montáž | lišta DIN 35 mm | |
| Jmenovité napětí | Un | 230 V AC |
| Nejvyšší trvalé provozní napětí L-N | Uc | 260,00 V AC |
| Nejvyšší trvalé provozní napětí N-PE | Uc | 255,00 V AC |
| Jmenovitý zatěžovací proud pro "V" zapojení | IL | 125 A |
| Typ sítě | TT | |
| Maximální předjištění | 250 A gL/gG | |
| Maximální předjištění pro "V" zapojení | 125 A gL/gG | |
| Jmenovitý zkratový proud | ISCCR | 50,0 kA |
| Celkový výbojový proud (10/350 µs) | ITotal(10/350) | 50,00 kA |
| Impulsní výbojový proud (10/350 µs) L-N | Iimp | 25,00 kA |
| Impulsní výbojový proud (10/350 µs) N-PE | Iimp | 50,00 kA |
| Jmenovitý výbojový proud (8/20 µs) L-N | In | 30,00 kA |
| Jmenovitý výbojový proud (8/20 µs) N-PE | In | 50,00 kA |
| Maximální výbojový proud (8/20 µs) L-N | Imax | 60,00 kA |
| Maximální výbojový proud (8/20 µs) N-PE | Imax | 100,00 kA |
| Napěťová ochranná hladina mód L-N | Up | 1,50 kV |
| Napěťová ochranná hladina mód L-PE | Up | 2,20 kV |
| Napěťová ochranná hladina mód N-PE | Up | 1,50 kV |
| Reziduální napětí MOV při In | URES | 0,85 kV |
| Schopnost samostatně vypnout následný proud N-PE | Ifi | 0,1 kA |
| Doba odezvy L-N | ta | 100 ns |
| Doba odezvy N-PE | ta | 100 ns |
| TOV 5 s L-N | 335 V | |
| TOV charakteristika (TOV 5 s) | výdržná | |
| TOV 120 min L-N | 440 V | |
| TOV charakteristika (120 min) | výdržná | |
| TOV 200 ms N-PE | 1 200 V | |
| TOV charakteristika (TOV 200 ms) | výdržná | |
| Průřez připojovaných vodičů pevný (min) | 2,50 mm2 | |
| Průřez připojovaných vodičů pevný (max) | 50,00 mm2 | |
| Průřez připojovaných vodičů slaněný (min) | 2,50 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 35,00 mm2 | |
| Průřez připojovaných vodičů dálkové signalizace pevný (max) | 1,5 mm2 | |
| Průřez připojovaných vodičů dálkové signalizace slaněný (max) | 1,5 mm2 | |
| Signalizace poruchy L-N | červené zbarvení indikačního pole | |
| Signalizace poruchy N-PE | ne | |
| Dálková signalizace | bezpotenciálový přepínací kontakt | |
| Kontakty dálkové signalizace | 250 V / 0,5 A AC, 250 V / 0,1 A DC | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Splňuje požadavky normy | ČSN EN 61643-11 ed.2 | |
| Třída ETIM | EC001457 | |
| Náhradní modul | FLP-B+C MAXI V/0|FLP-A50N V/0 | |
| Celní nomenklatura | 85363090 | |
| EAN | 8595090537830 |
Soubory ke stažení
-

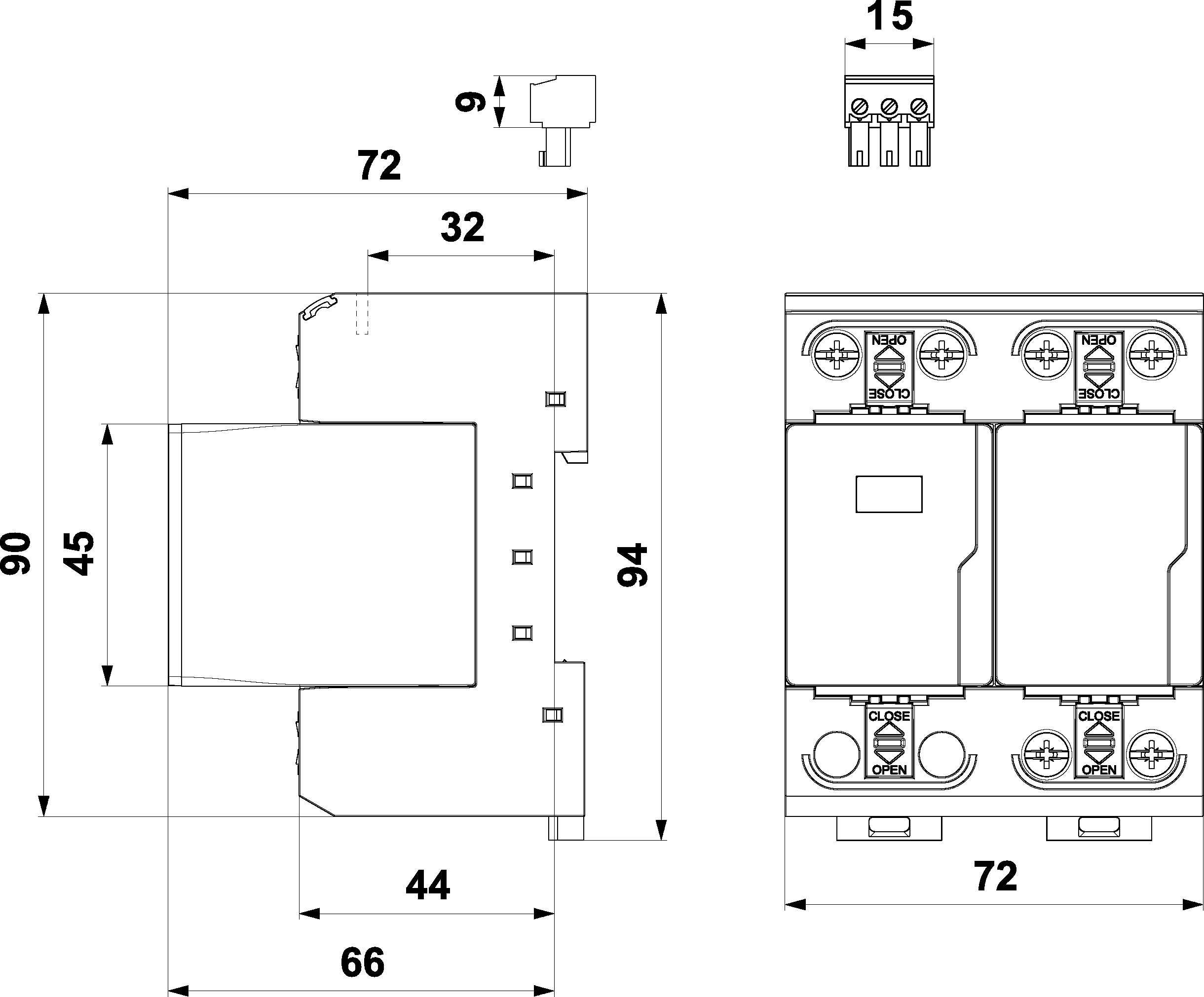

Rozměry
produktu
-

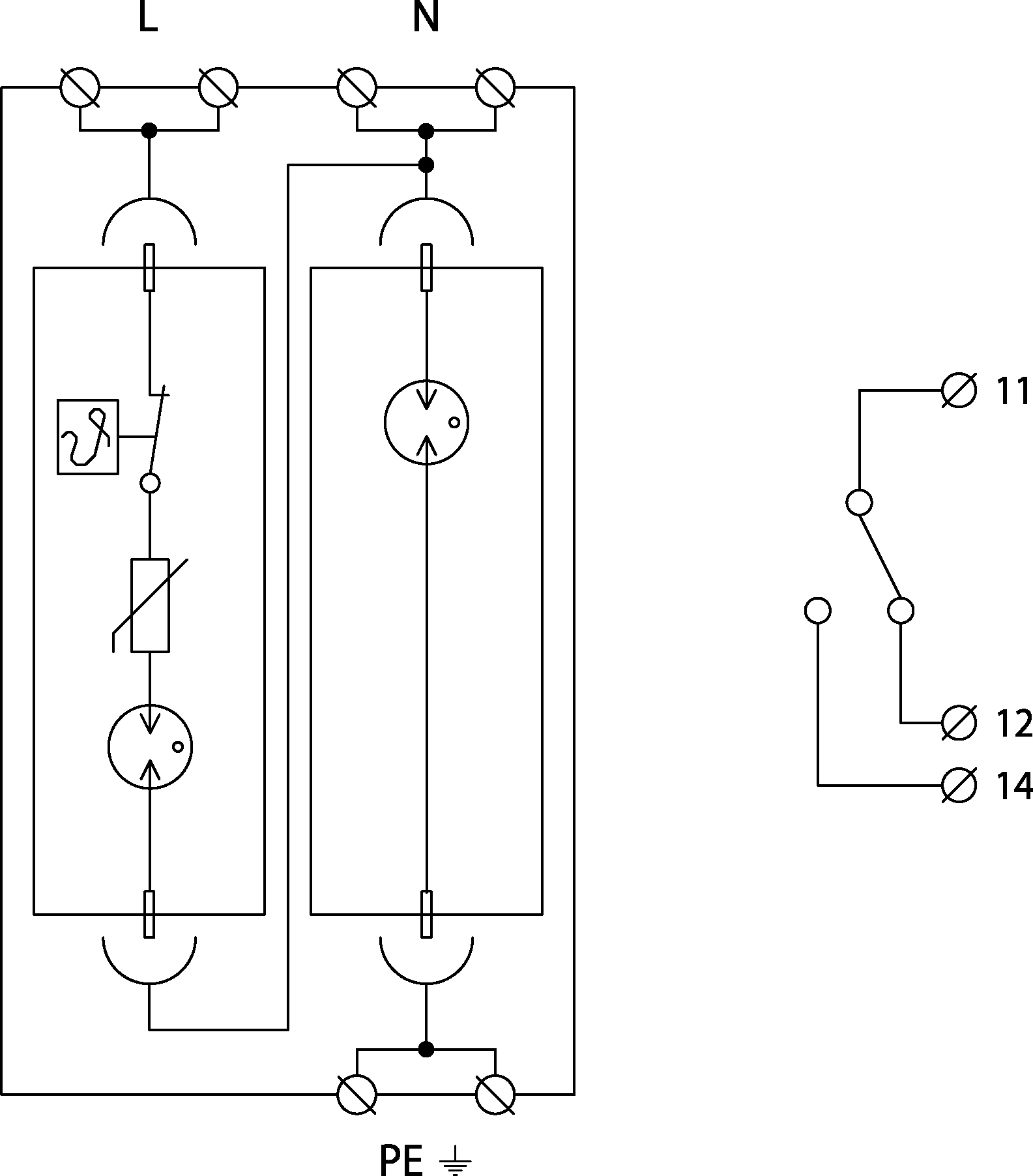

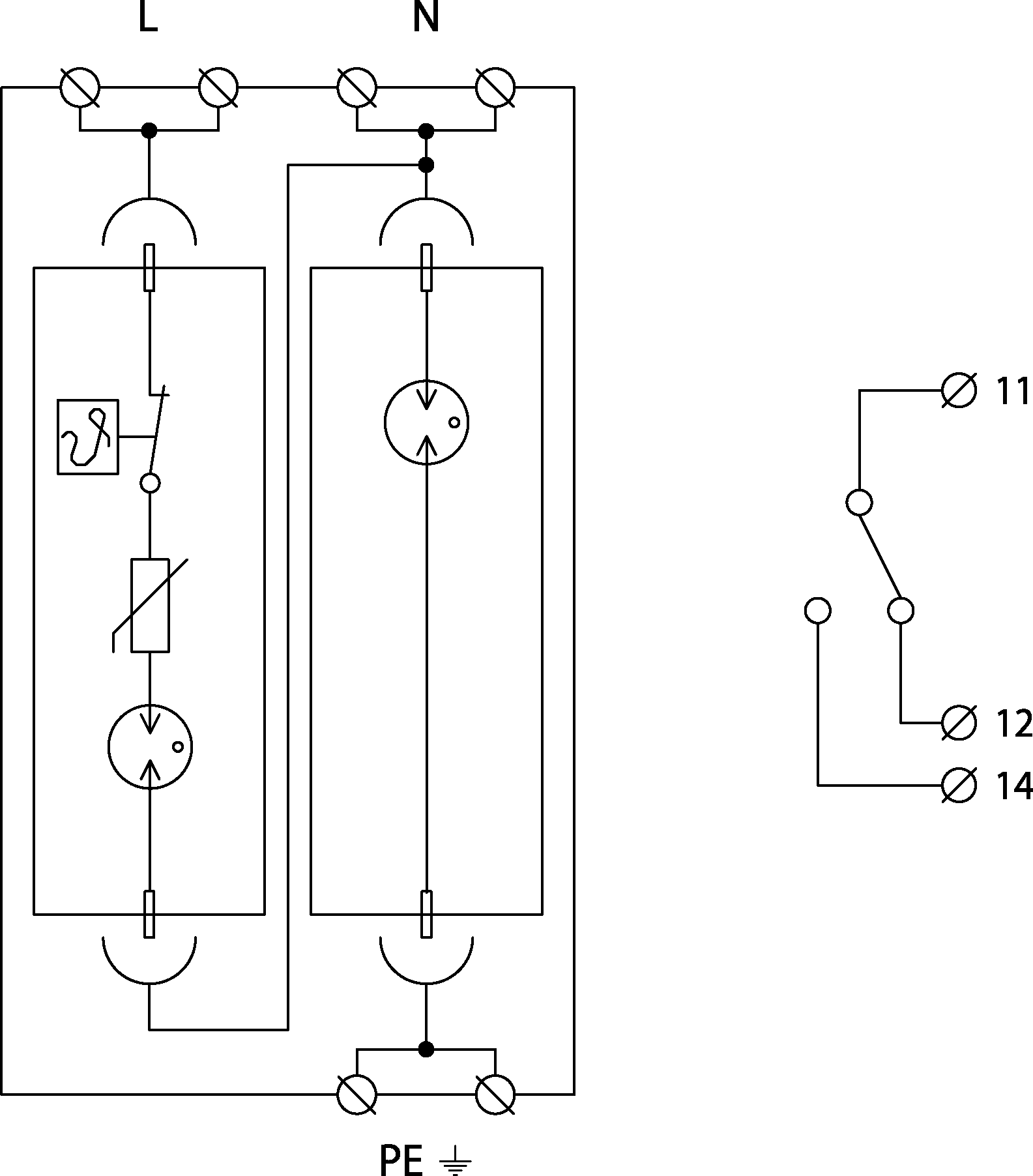

Schéma
zapojení
