Varistorové

FLP-PV550 V/U S

Objednací číslo: A06146
FLP-PV550 V/U S

vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu, dálková signalizace poruchy

  • varistorový svodič bleskových proudů zapojený do 'U'
  • k ochraně fotovoltaických instalací především na střeše, tam kde není dodržena dostatečná vzdálenost (připojení k LPS)
  • Volba maximálního provozního napětí SPD: UCPV ≥ 1,2 × UOC STC
FLP-PV550 V/U S

Technické parametry

Název parametru Hodnota parametru
Typ SPD PV T1, PV T2
Montáž lišta DIN 35 mm
Nejvyšší trvalé provozní napětí mód +/PE, -/PE UCPV 560,00 V DC
Jmenovitý zkratový proud ISCPV 10 000 A DC
Reziduální proud mód +/PE, -/PE IPE 0,500 mA AC
Reziduální proud mód +/PE, -/PE IPE 0,010 mA DC
Celkový výbojový proud (10/350 µs) ITotal(10/350) 25,00 kA
Impulsní výbojový proud (10/350 µs) Iimp 12,50 kA
Celkový výbojový proud (8/20 µs) ITotal(8/20) 120,00 kA
Jmenovitý výbojový proud (8/20 µs) In 30,00 kA
Maximální výbojový proud (8/20 µs) Imax 60,00 kA
Napěťová ochranná hladina mód +/- Up 4,80 kV
Napěťová ochranná hladina mód +/PE, -/PE Up 2,40 kV
Doba odezvy ta 25 ns
Průřez připojovaných vodičů pevný (min) 1,00 mm2
Průřez připojovaných vodičů pevný (max) 35,00 mm2
Průřez připojovaných vodičů slaněný (min) 1,00 mm2
Průřez připojovaných vodičů slaněný (max) 25,00 mm2
Průřez připojovaných vodičů dálkové signalizace pevný (max) 1,5 mm2
Průřez připojovaných vodičů dálkové signalizace slaněný (max) 1,5 mm2
Signalizace poruchy červené zbarvení indikačního pole
Dálková signalizace bezpotenciálový přepínací kontakt
Kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Splňuje požadavky normy ČSN EN 61643-31
Třída ETIM EC001457
Náhradní modul FLP-PV275U V/0
Celní nomenklatura 85363090
EAN 8595090561460

Soubory ke stažení

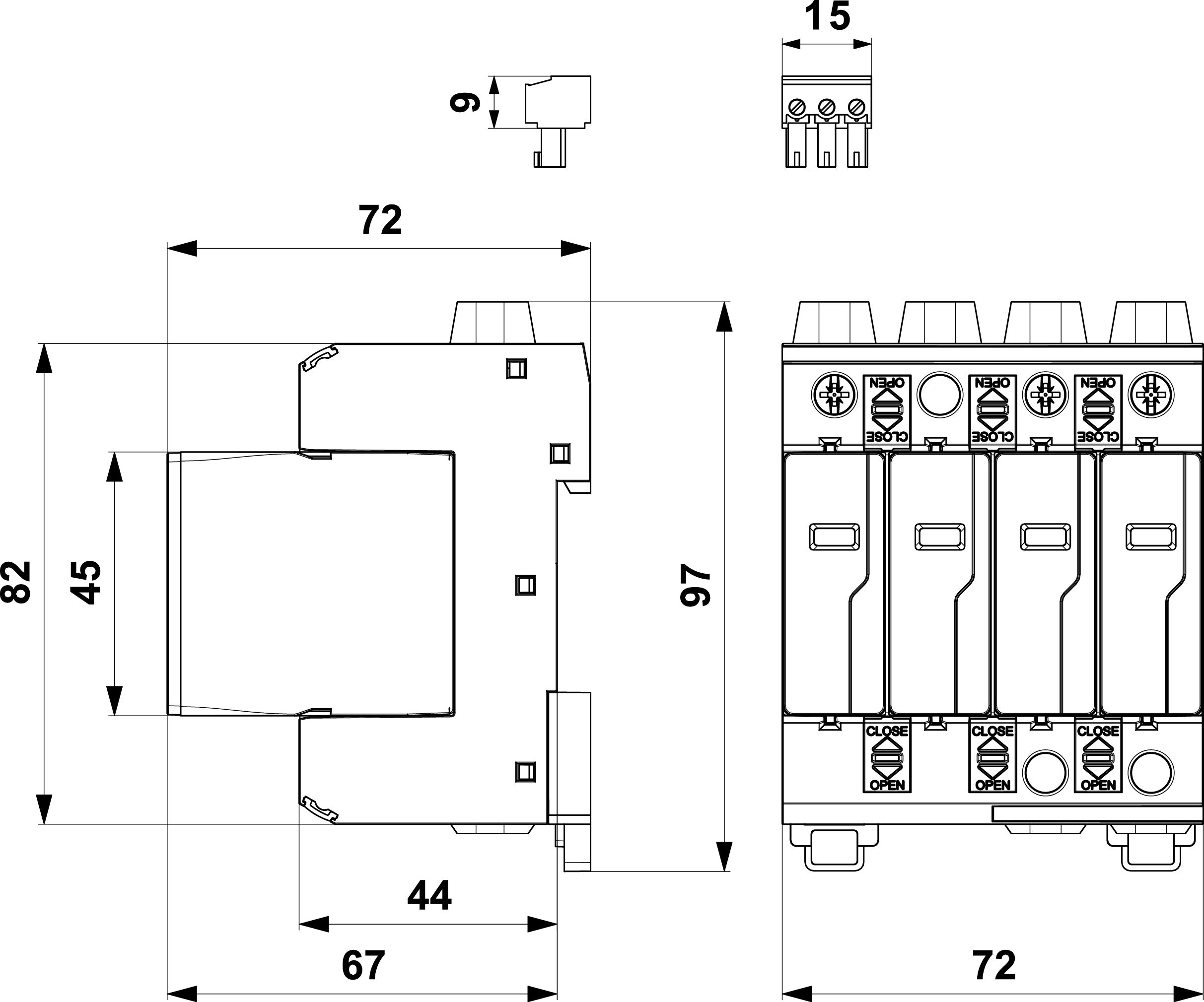

  • Rozměry
    produktu

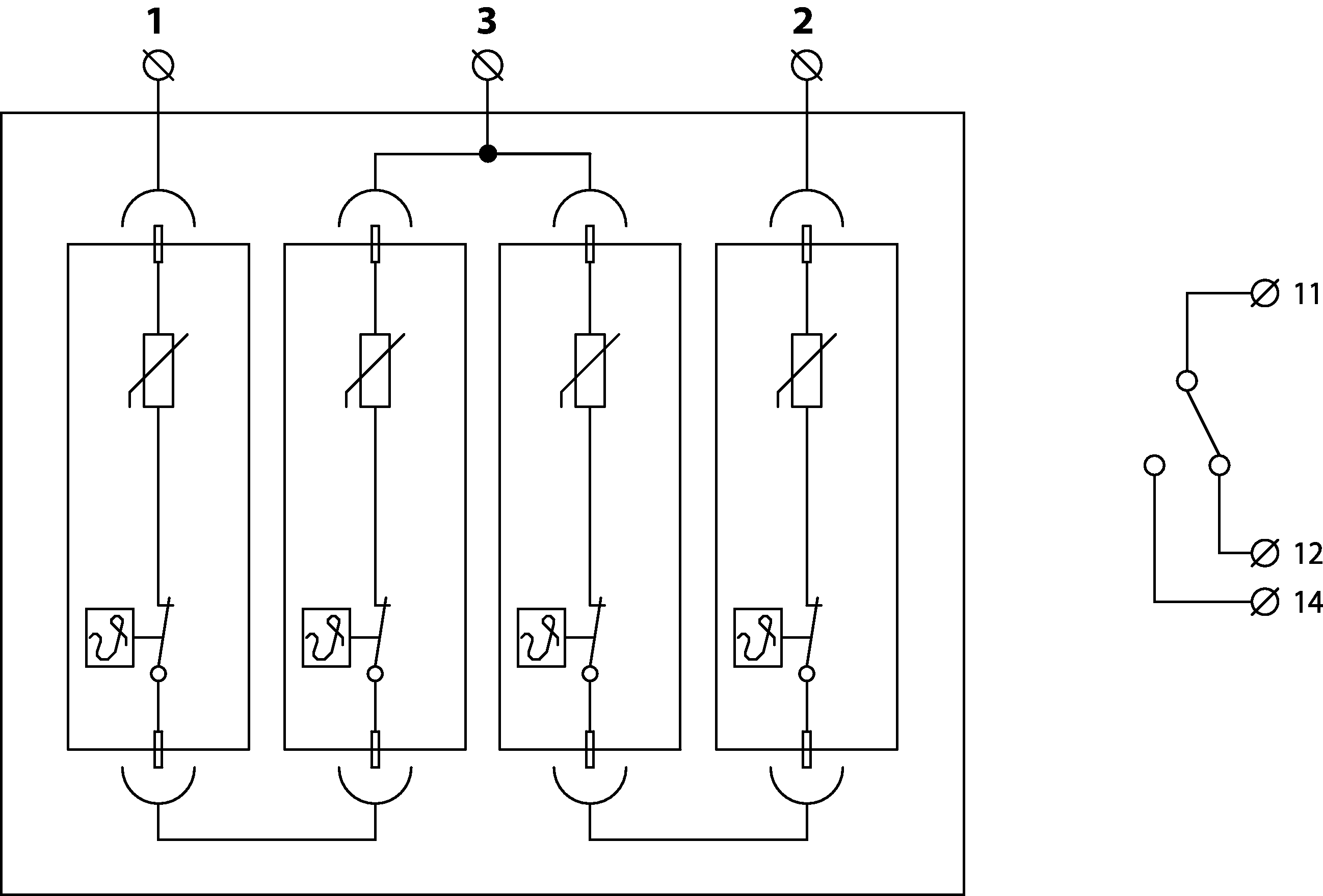

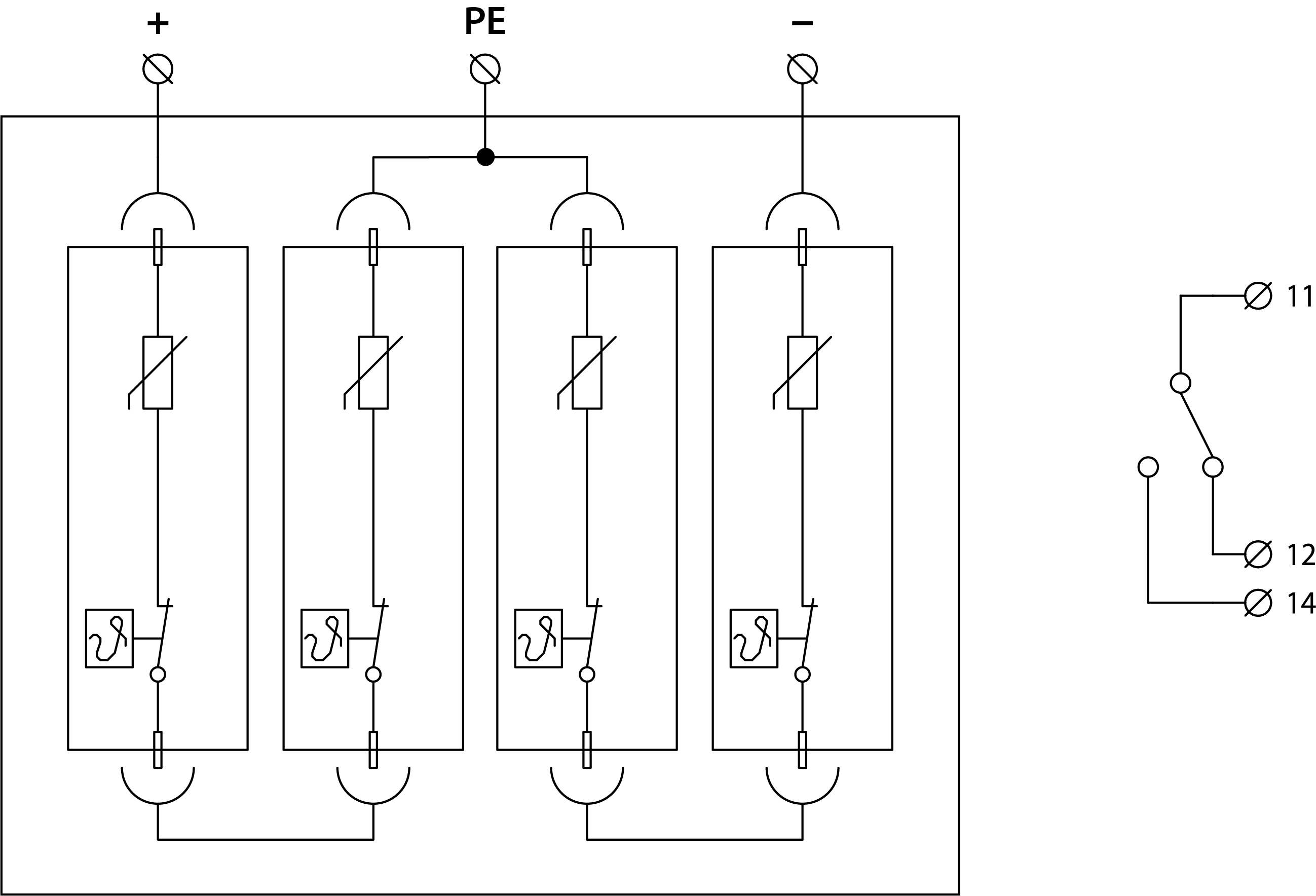

  • Schéma
    zapojení

Náhradní modul
