Jiskřiště

FLP-SG50 V/1

Objednací číslo: A04054

vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu

  • uzavřené vysokovýkonné jiskřiště
  • určený k instalaci do rozvodů nn, na rozhraní zón LPZ 0 a LPZ 1, především do hlavních rozvaděčů
  • k ochraně proti účinkům přepětí při přímém i nepřímém úderu blesku v nejnáročnějších aplikacích v těžkém a chemickém průmyslu, elektrárnách apod.
  • koordinuje s SPD typu 2 (SLP-275 V) i bez použití oddělovacích tlumivek.

Technické parametry

Název parametru Hodnota parametru
Typ SPD T1
Montáž lišta DIN 35 mm
Jmenovité napětí Un 230 V AC
Nejvyšší trvalé provozní napětí Uc 255,00 V AC
Jmenovitý zatěžovací proud pro "V" zapojení IL 125 A
Typ sítě TN
Maximální předjištění 315 A gL/gG
Maximální předjištění pro "V" zapojení 125 A gL/gG
Jmenovitý zkratový proud ISCCR 50,0 kA
Reziduální proud IPE 0,550 mA
Impulsní výbojový proud (10/350 µs) Iimp 50,00 kA
Jmenovitý výbojový proud (8/20 µs) In 50,00 kA
Napěťová ochranná hladina Up 2,50 kV
Schopnost samostatně vypnout následný proud Ifi 50,0 kA
Doba odezvy ta 100 ns
TOV 5 s L-N 335 V
TOV 5 s L-PE 440 V
TOV charakteristika (TOV 5 s) výdržná
TOV 120 min L-N 440 V
TOV 120 min L-PE 335 V
TOV charakteristika (120 min) výdržná
Průřez připojovaných vodičů pevný (min) 2,50 mm2
Průřez připojovaných vodičů pevný (max) 50,00 mm2
Průřez připojovaných vodičů slaněný (min) 2,50 mm2
Průřez připojovaných vodičů slaněný (max) 35,00 mm2
Signalizace poruchy červené zbarvení indikačního pole
Dálková signalizace ne
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Rozsah vlhkosti 5 - 95 %
Splňuje požadavky normy ČSN EN 61643-11 ed.2
Třída ETIM EC000381
Náhradní modul FLP-SG50 V/0
Celní nomenklatura 85363090
EAN 8595090540540

Soubory ke stažení

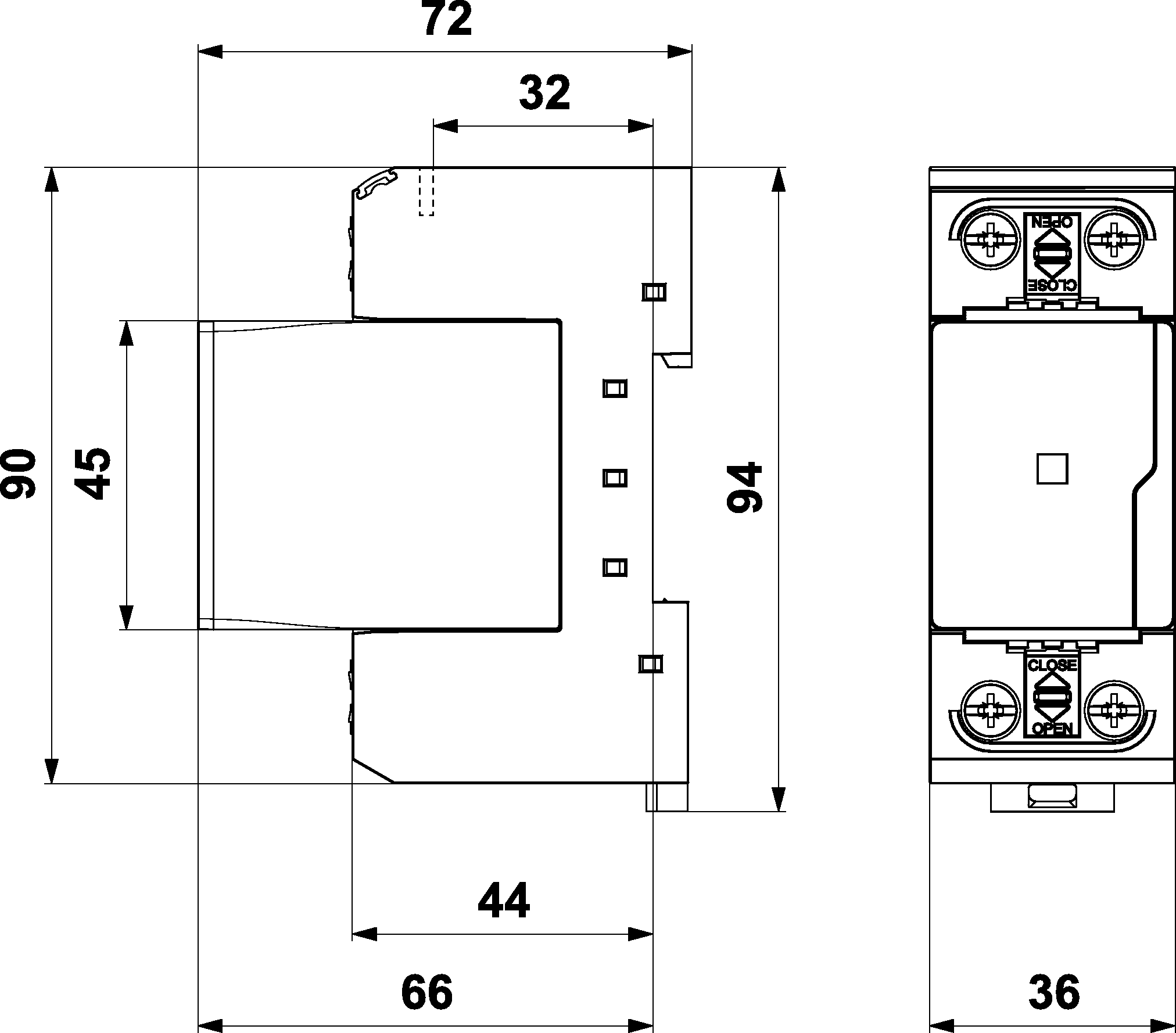

  • Rozměry
    produktu

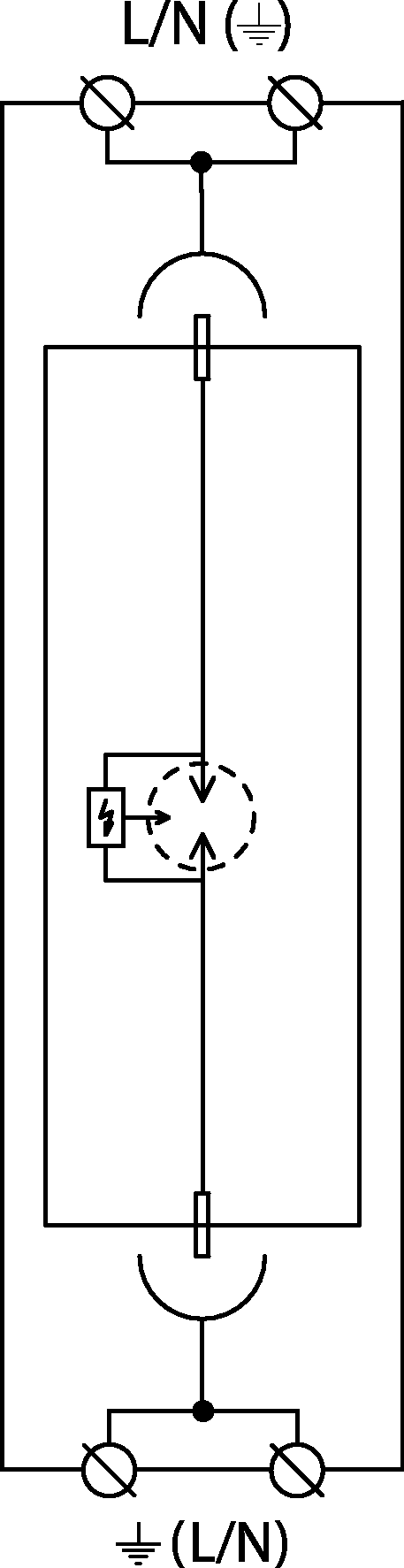

  • Schéma
