Varistorové
SLP-275 V/3+1
Objednací číslo: A01946
vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu
- sestava trojpólového varistorového svodiče přepětí a uzavřeného jiskřiště zapojených v módu 3+1
- určený k instalaci do rozvodů nn, především pro sítě TT do podružných rozvaděčů v objektech, lze použít i v sítích TN-S
- k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | T2 | |
| Montáž | lišta DIN 35 mm | |
| Jmenovité napětí | Un | 230 V AC |
| Nejvyšší trvalé provozní napětí L-N | Uc | 275,00 V AC |
| Nejvyšší trvalé provozní napětí N-PE | Uc | 255,00 V AC |
| Typ sítě | TT | |
| Maximální předjištění | 160 A gL/gG | |
| Jmenovitý zkratový proud | ISCCR | 50,0 kA |
| Jmenovitý výbojový proud (8/20 µs) L-N | In | 20,00 kA |
| Jmenovitý výbojový proud (8/20 µs) N-PE | In | 20,00 kA |
| Maximální výbojový proud (8/20 µs) L-N | Imax | 40,00 kA |
| Maximální výbojový proud (8/20 µs) N-PE | Imax | 40,00 kA |
| Napěťová ochranná hladina mód L-N | Up | 1,35 kV |
| Napěťová ochranná hladina mód L-PE | Up | 1,50 kV |
| Napěťová ochranná hladina mód N-PE | Up | 1,50 kV |
| Napěťová ochranná hladina při 5 kA L-N | Up | 0,90 kV |
| Schopnost samostatně vypnout následný proud N-PE | Ifi | 0,1 kA |
| Doba odezvy L-N | ta | 25 ns |
| Doba odezvy N-PE | ta | 100 ns |
| TOV 5 s L-N | 335 V | |
| TOV charakteristika (TOV 5 s) | výdržná | |
| TOV 120 min L-N | 440 V | |
| TOV charakteristika (120 min) | bezpečně poruchová | |
| TOV 200 ms L-PE | 1 455 V | |
| TOV 200 ms N-PE | 1 200 V | |
| TOV charakteristika (TOV 200 ms) | výdržná | |
| Průřez připojovaných vodičů pevný (min) | 1,00 mm2 | |
| Průřez připojovaných vodičů pevný (max) | 35,00 mm2 | |
| Průřez připojovaných vodičů slaněný (min) | 1,00 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 25,00 mm2 | |
| Signalizace poruchy L-N | červené zbarvení indikačního pole | |
| Signalizace poruchy N-PE | ne | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Splňuje požadavky normy | ČSN EN 61643-11 ed.2 | |
| Třída ETIM | EC000941 | |
| Náhradní modul | SLP-275 V/0|SLP-NPE V/0 | |
| Celní nomenklatura | 85363030 | |
| EAN | 8595090519461 |
Soubory ke stažení
-

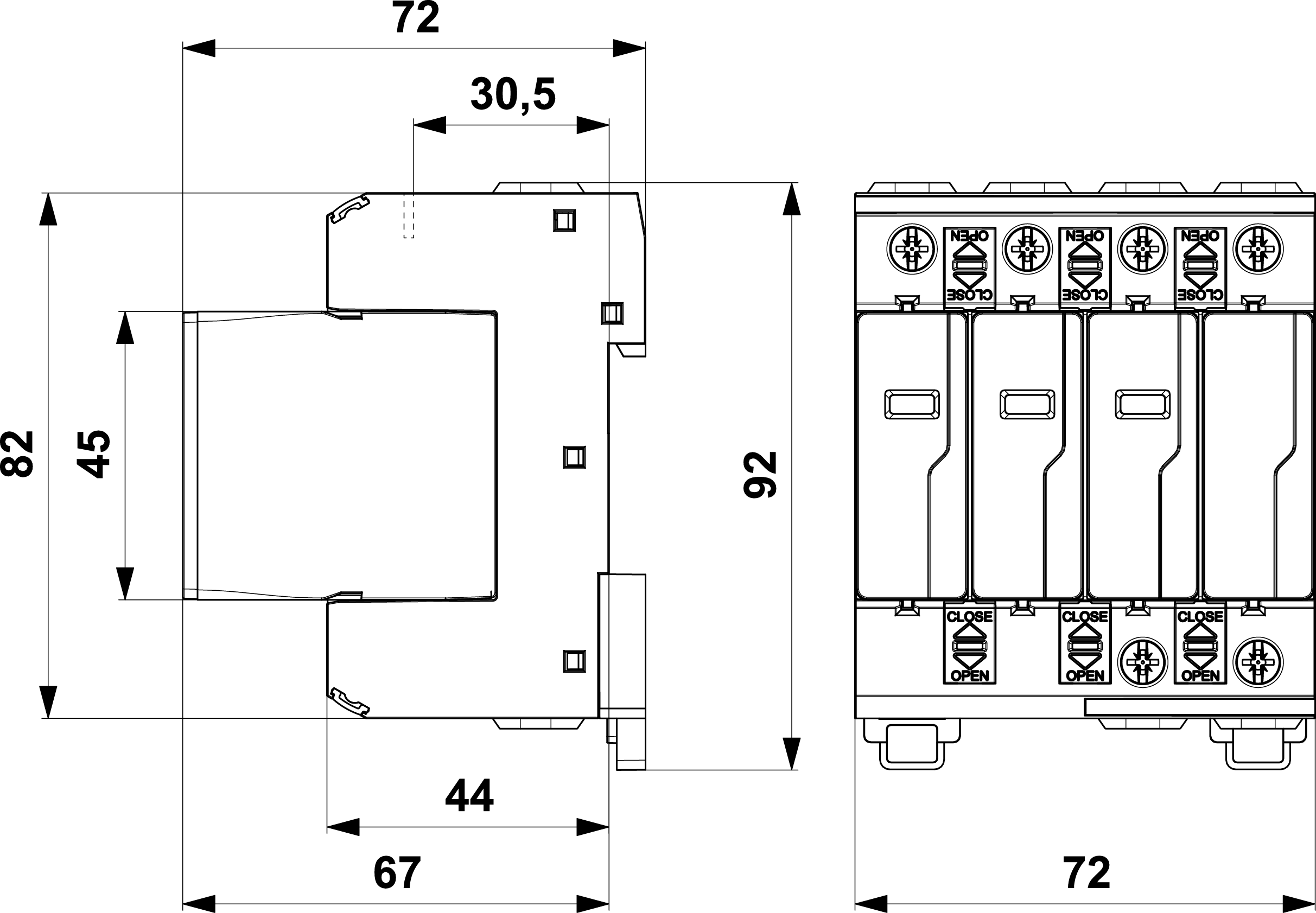

Rozměry
produktu
-

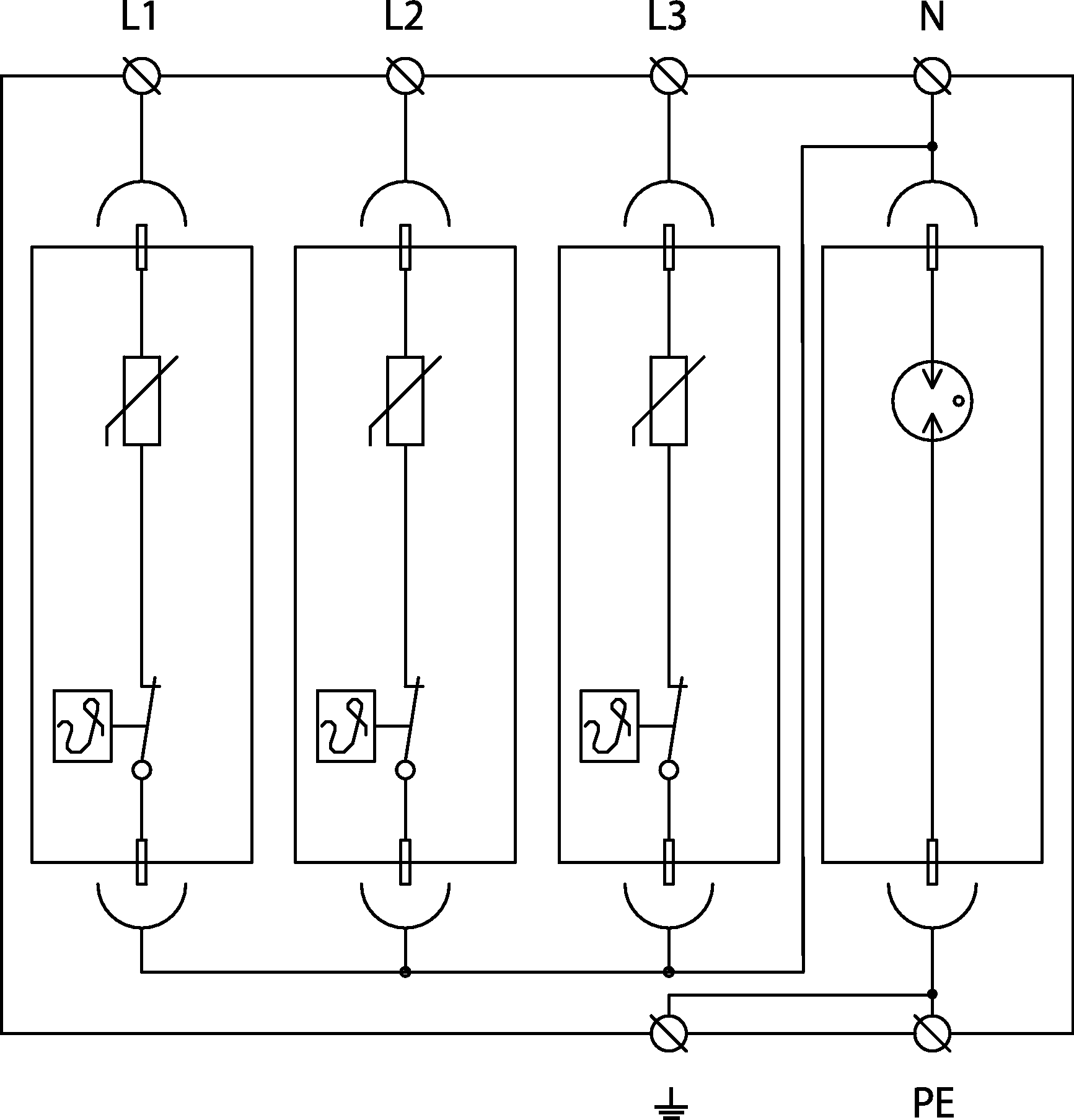

Schéma
