Varistorové

SLP-275 V/4 S

Objednací číslo: A01763
SLP-275 V/4 S

vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu, dálková signalizace poruchy

  • čtyřpólový varistorový svodič přepětí
  • určený k instalaci do rozvodů nn pro sítě TN-S do podružných rozvaděčů v objektech
  • k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí
SLP-275 V/4 S

Technické parametry

Název parametru Hodnota parametru
Typ SPD T2
Montáž lišta DIN 35 mm
Jmenovité napětí Un 230 V AC
Nejvyšší trvalé provozní napětí Uc 275,00 V AC
Nejvyšší trvalé provozní napětí Uc 350,00 V DC
Typ sítě TN
Maximální předjištění 160 A gL/gG
Jmenovitý zkratový proud ISCCR 50,0 kA
Jmenovitý výbojový proud (8/20 µs) In 20,00 kA
Maximální výbojový proud (8/20 µs) Imax 40,00 kA
Napěťová ochranná hladina Up 1,35 kV
Napěťová ochranná hladina při 5 kA Up 0,90 kV
Doba odezvy ta 25 ns
TOV 5 s L-N 335 V
TOV charakteristika (TOV 5 s) výdržná
TOV 120 min L-N 440 V
TOV charakteristika (120 min) bezpečně poruchová
Průřez připojovaných vodičů pevný (min) 1,00 mm2
Průřez připojovaných vodičů pevný (max) 35,00 mm2
Průřez připojovaných vodičů slaněný (min) 1,00 mm2
Průřez připojovaných vodičů slaněný (max) 25,00 mm2
Průřez připojovaných vodičů dálkové signalizace pevný (max) 1,5 mm2
Průřez připojovaných vodičů dálkové signalizace slaněný (max) 1,5 mm2
Signalizace poruchy červené zbarvení indikačního pole
Dálková signalizace bezpotenciálový přepínací kontakt
Kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Rozsah vlhkosti 5 - 95 %
Splňuje požadavky normy ČSN EN 61643-11 ed.2
Třída ETIM EC000941
Náhradní modul SLP-275 V/0
Celní nomenklatura 85363030
EAN 8595090517634

Soubory ke stažení

  • Rozměry
    produktu

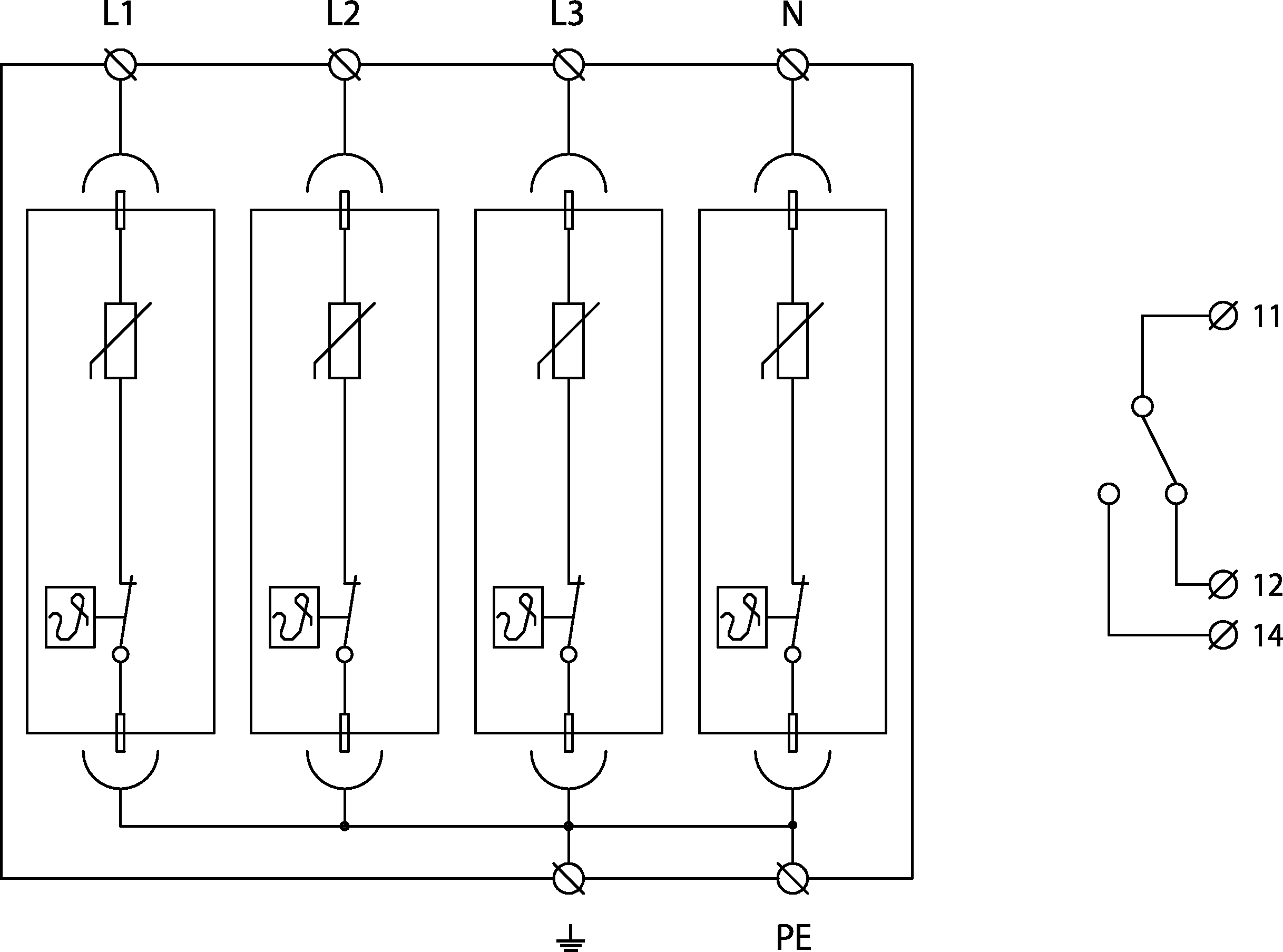

  • Schéma
    zapojení

Náhradní modul
