Varistorové
SLP-440 V/1 S
Objednací číslo: A01825
vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu, dálková signalizace poruchy
- varistorový svodič přepětí
- určený k instalaci do rozvodů nn, především do podružných rozvaděčů
- k ochraně rozvodů a zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | T2 | |
| Montáž | lišta DIN 35 mm | |
| Jmenovité napětí | Un | 400 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 440,00 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 585,00 V DC |
| Typ sítě | TN | |
| Maximální předjištění | 125 A gL/gG | |
| Jmenovitý zkratový proud | ISCCR | 25,0 kA |
| Jmenovitý výbojový proud (8/20 µs) | In | 20,00 kA |
| Maximální výbojový proud (8/20 µs) | Imax | 40,00 kA |
| Napěťová ochranná hladina | Up | 1,90 kV |
| Napěťová ochranná hladina při 5 kA | Up | 1,50 kV |
| Doba odezvy | ta | 25 ns |
| TOV 5 s L-N | 580 V | |
| TOV charakteristika (TOV 5 s) | výdržná | |
| Průřez připojovaných vodičů pevný (min) | 1,00 mm2 | |
| Průřez připojovaných vodičů pevný (max) | 35,00 mm2 | |
| Průřez připojovaných vodičů slaněný (min) | 1,00 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 25,00 mm2 | |
| Průřez připojovaných vodičů dálkové signalizace pevný (max) | 1,5 mm2 | |
| Průřez připojovaných vodičů dálkové signalizace slaněný (max) | 1,5 mm2 | |
| Signalizace poruchy | červené zbarvení indikačního pole | |
| Dálková signalizace | bezpotenciálový přepínací kontakt | |
| Kontakty dálkové signalizace | 250 V / 0,5 A AC, 250 V / 0,1 A DC | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Splňuje požadavky normy | ČSN EN 61643-11 ed.2 | |
| Třída ETIM | EC000941 | |
| Náhradní modul | SLP-440 V/0 | |
| Celní nomenklatura | 85363030 | |
| EAN | 8595090518259 |
Soubory ke stažení
-

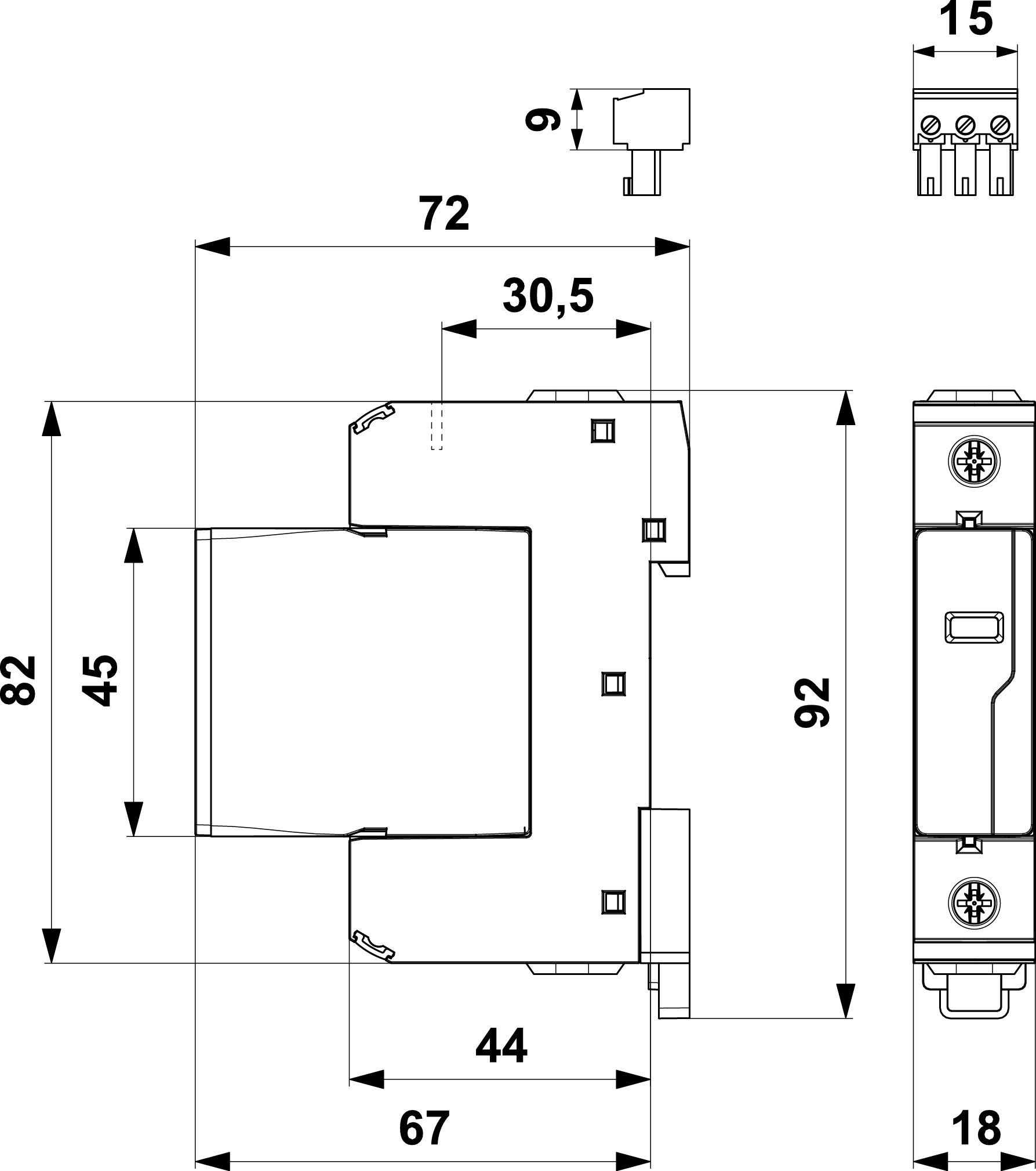

Rozměry
produktu
-

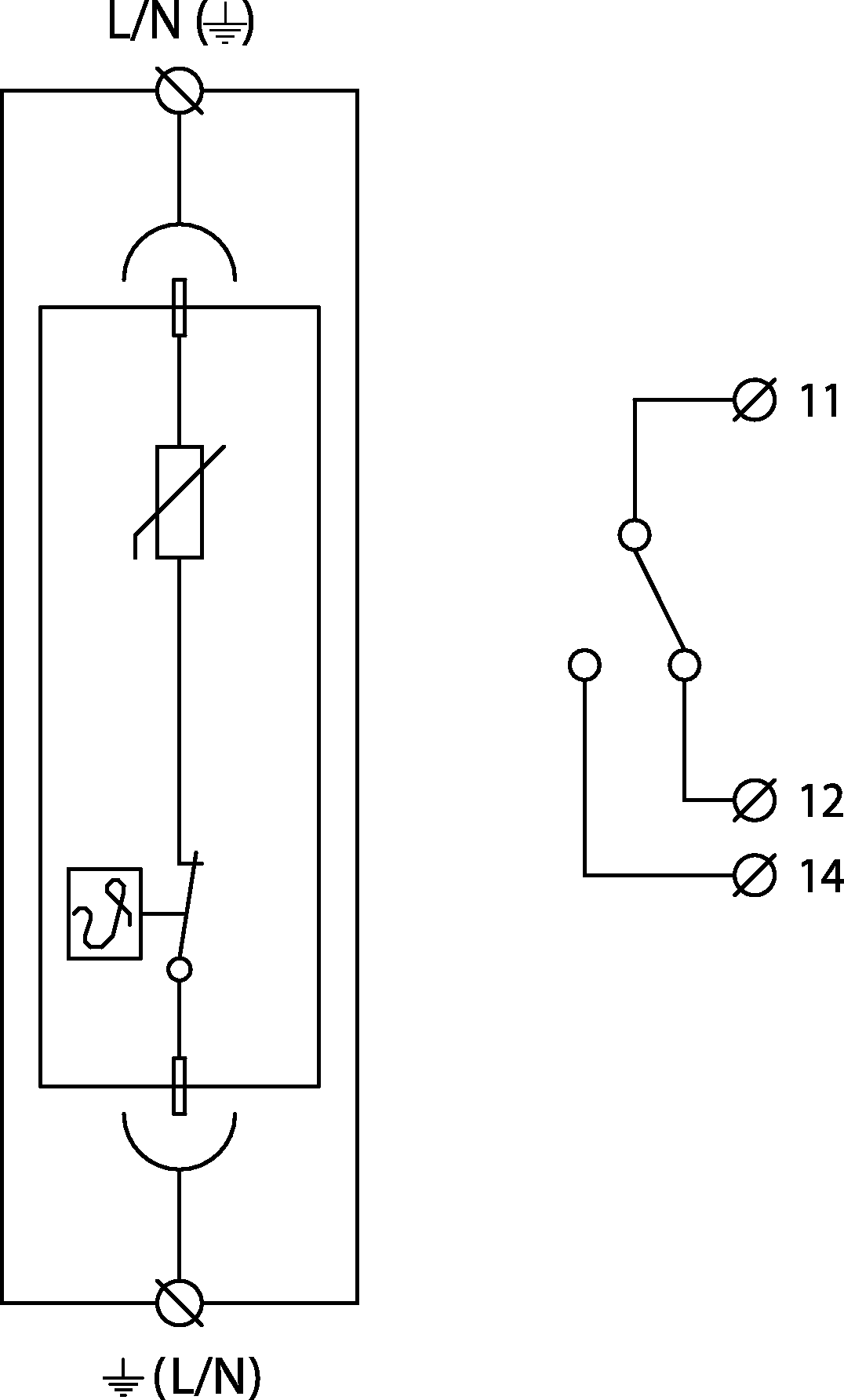

Schéma
zapojení
