ST1 (lambda/4 - ZX)
ZX-0,44-N50-F/F
Objednací číslo: A06207
konektory N 50 ohm, lambda/4 zkrat
- svodič bleskových proudů s využitím vlastnosti lambda/4 zkratu
- instalace na vstupu do objektu v blízkosti chráněného zařízení, na rozhraní zón LPZ 0–LPZ 1 a vyšších
- k ochraně koaxiálních vedení rádiových a telekomunikačních zařízení při příměm i nepřímém úderu blesku
- působí jako pásmová propust (filtr) pro relativně úzké kmitočtové spektrum kolem základní frekvence, mimo toto spektrum působí jako zkrat (není vhodný pro kombinaci s napájením)
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | D1, C2 | |
| Umístění SPD | ST 1+2+3 | |
| Impedance | Z | 50 Ω |
| Průchozí útlum | 0,20 dB | |
| PSV typ. (max.) | VSWR | 1,2 |
| D1 impulsní výbojový proud (10/350 µs) žíla-PE | Iimp | 5,00 kA |
| C2 jmenovitý výbojový proud (8/20 µs) žíla-PE | In | 20,00 kA |
| Dynamické zapalovací napětí při 1kV/µs | Udyn | 0,25 V |
| Připojení (vstup - výstup) | N 50 | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 80 °C | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 | |
| Třída ETIM | EC001466 | |
| Celní nomenklatura | 85363030 | |
| EAN | 8595090562078 |
Soubory ke stažení
-

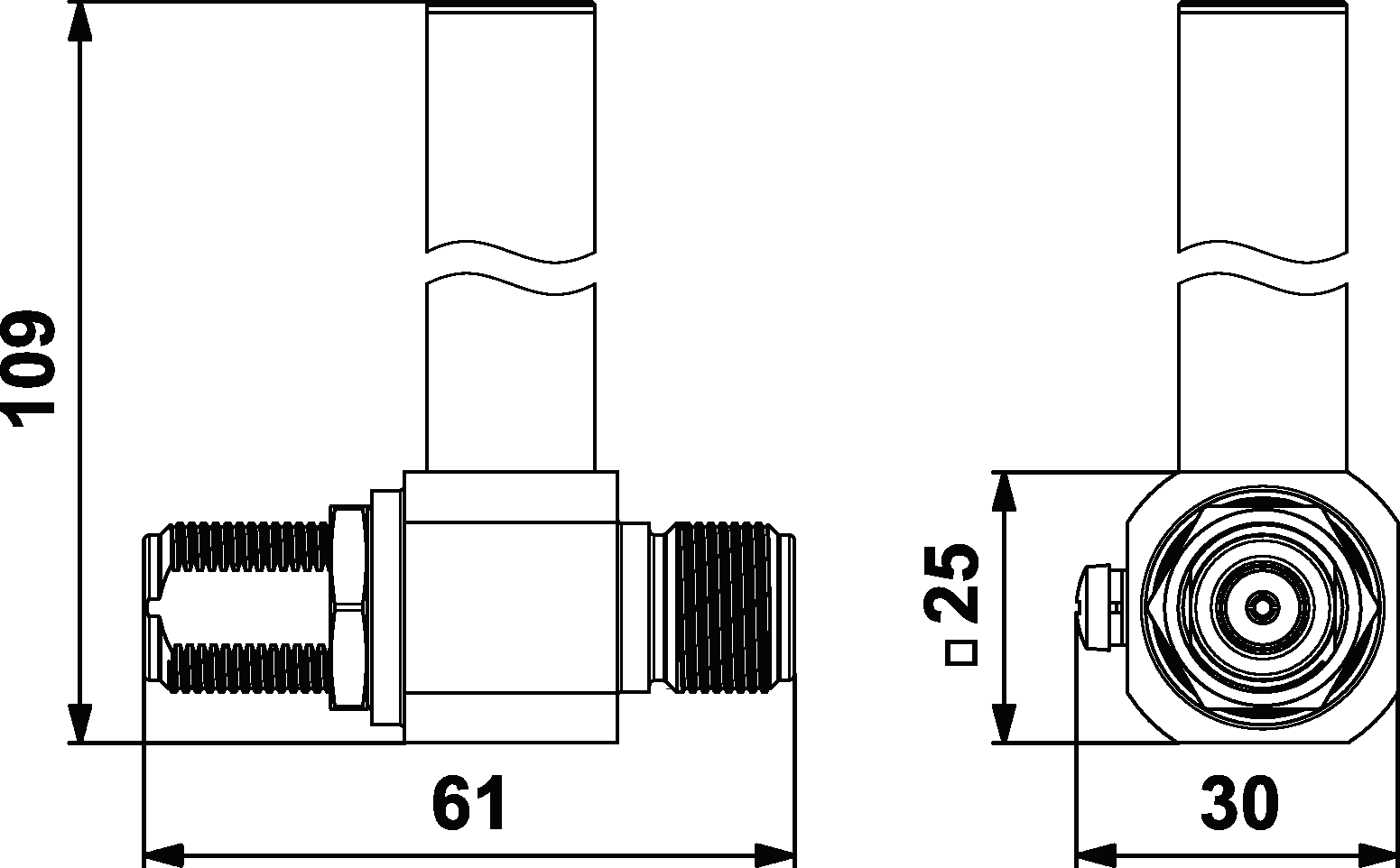

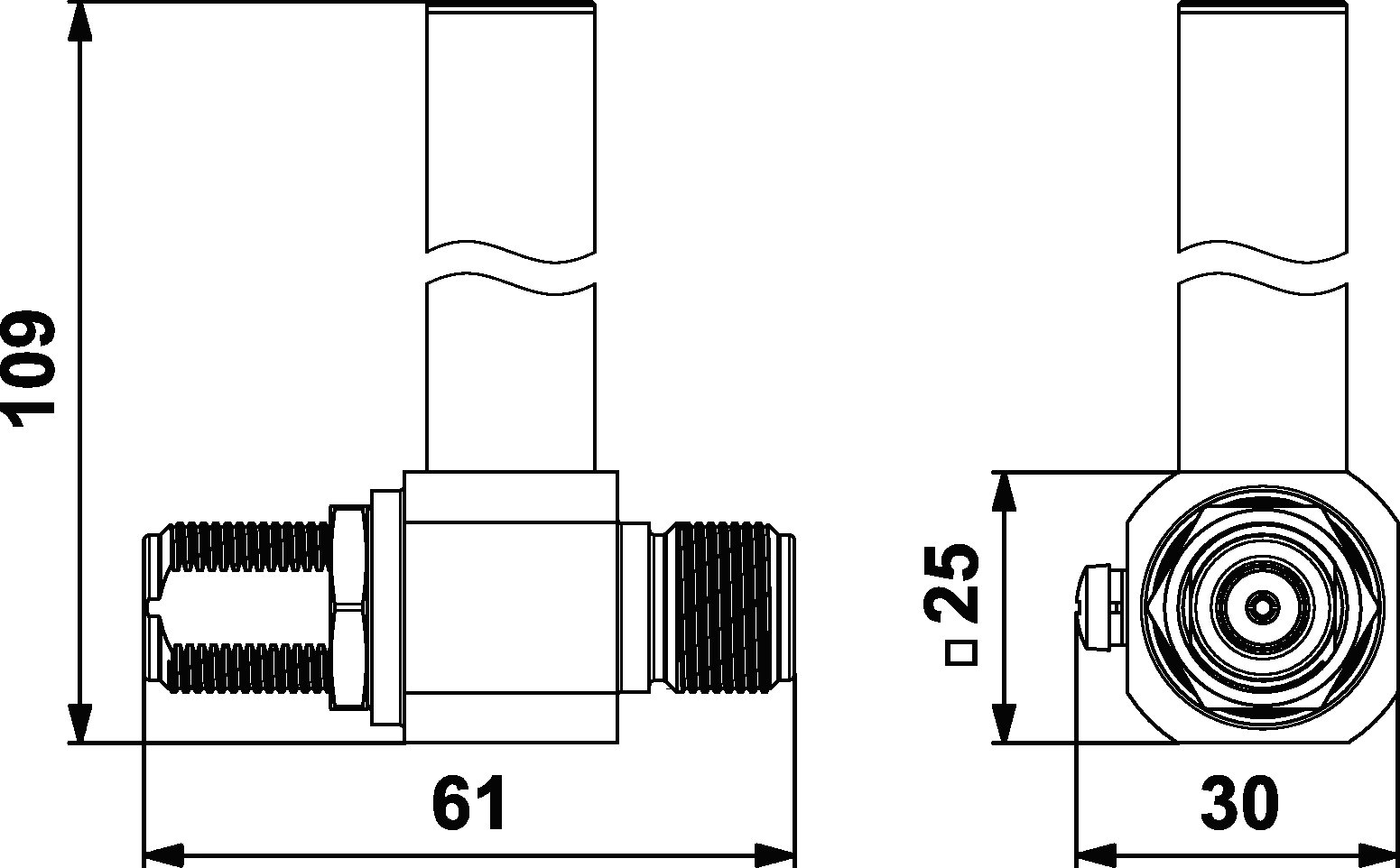

Rozměry
produktu
-

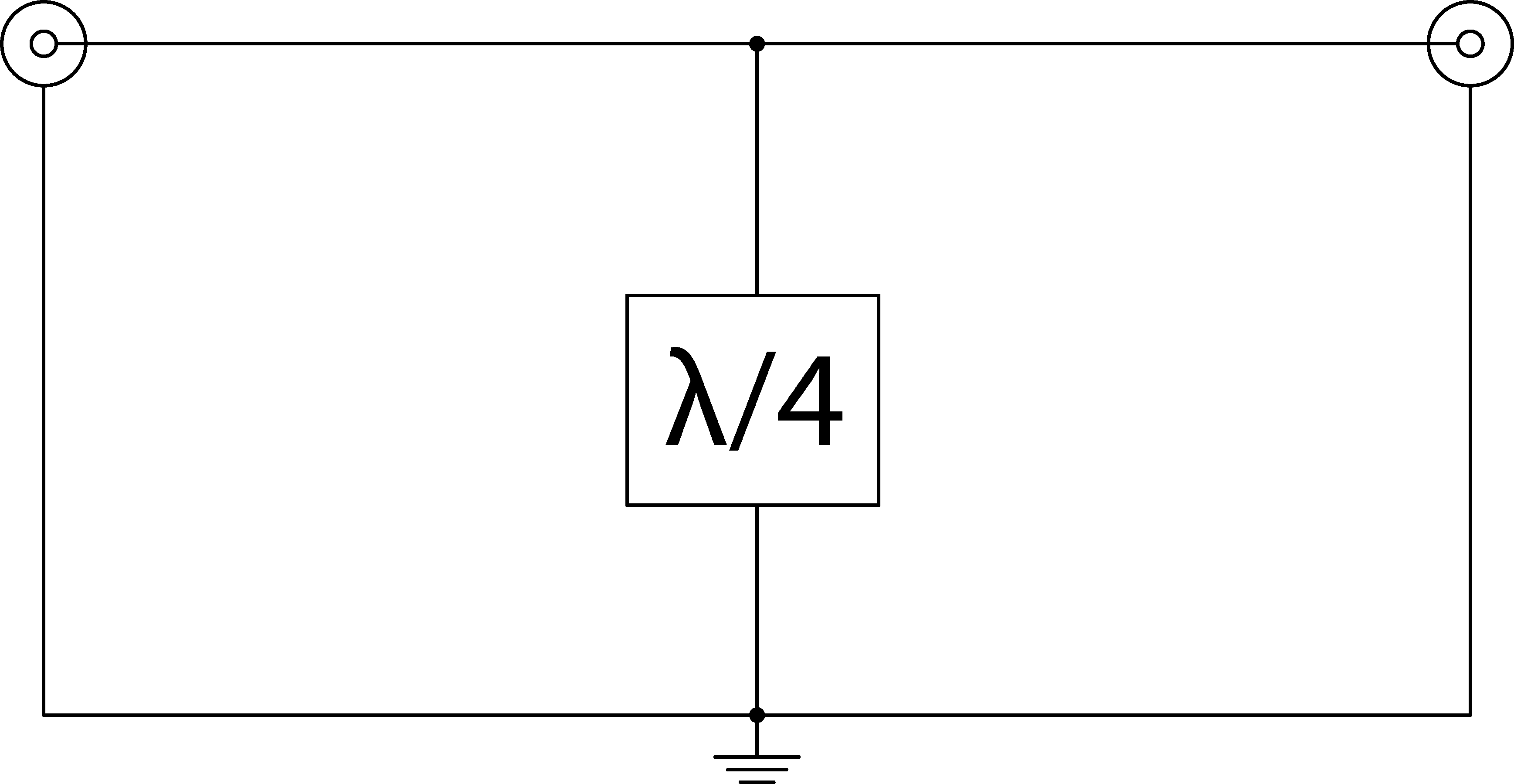

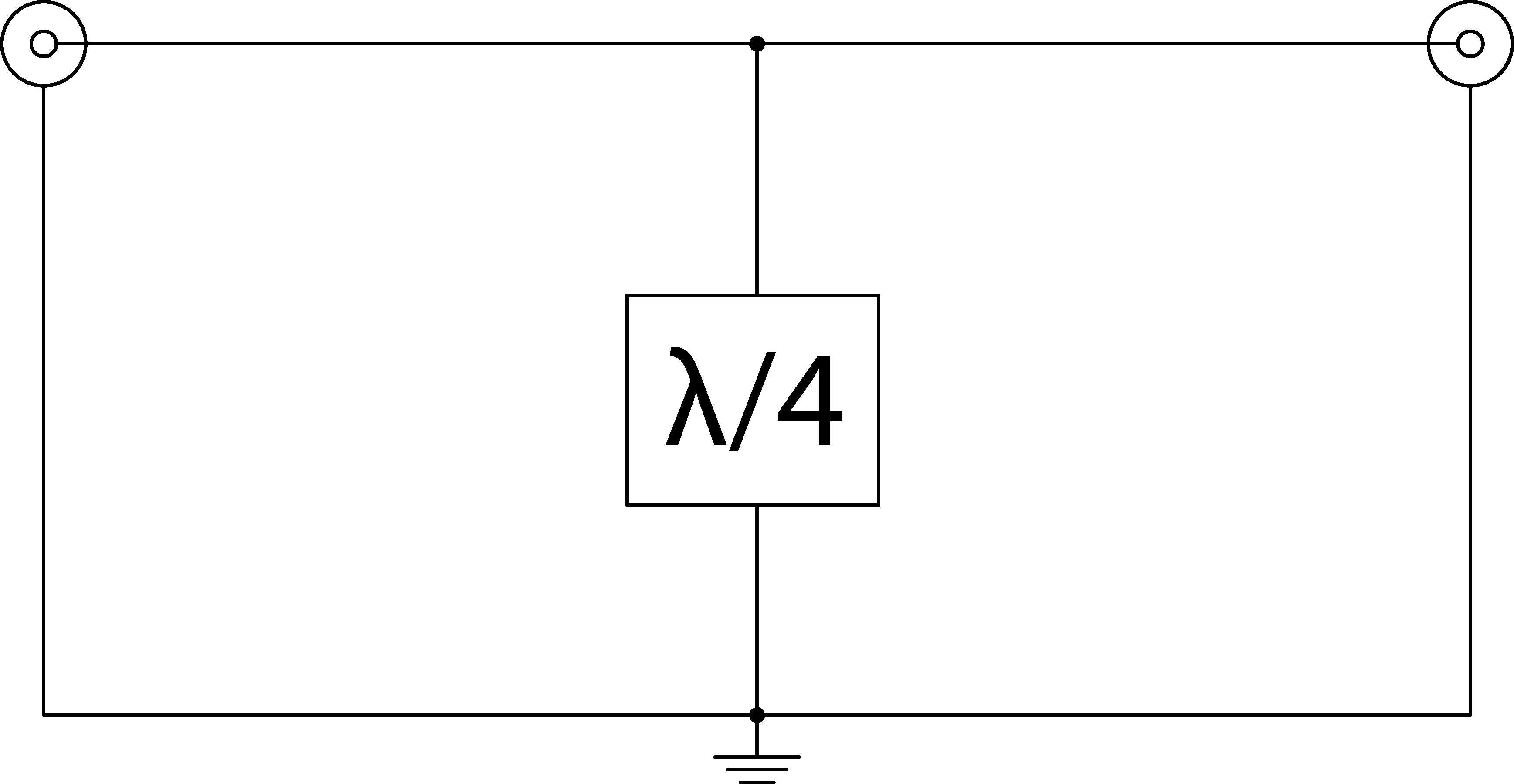

Schéma
zapojení
