ST1 (BD) - výmenné
BD-090-T-V/2-16
Objednávacie číslo: A05550
vyberateľný modul
- zvodič bleskových prúdov dvoch dvojžilových signálových liniek
- inštalácia na vstupe do objektu, na rozhraní zón LPZ 0–LPZ 1 a vyšších
- k ochrane oznamovacích, dátových a iných vedení pred pulzným prepätím
Technické parametre
| Názov parametra | Hodnota parametra | |
|---|---|---|
| Typ SPD | D1,C2 | |
| Umiestnenie SPD | ST 1 | |
| Montáž | lišta DIN 35 mm | |
| Najvyššie trvalé prevádzkové napätie | Uc | 50,00 V AC |
| Najvyššie trvalé prevádzkové napätie | Uc | 70,00 V DC |
| Menovitý zaťažovací prúd pri 25°C | IL | 16,000 A |
| Hraničná frekvencia žila-žila | f | 120,00 MHz |
| D1 impulzný výbojový prúd (10/350 µs) žila-žila | Iimp | 2,50 kA |
| D1 celkový výbojový prúd (10/350 µs) žily-PE | ITotal | 5,00 kA |
| C2 menovitý výbojový prúd (8/20 µs) na žilu | In | 10,00 kA |
| C2 celkový výbojový prúd (8/20 µs) žily-PE | ITotal | 20,00 kA |
| C3 ochranná hladina napätia mód žila-PE pri 1 kV/µs | Up | 550 V |
| C3 ochranná hladina napätia mód žila-žila pri 1 kV/µs | Up | 550 V |
| Doba odozvy žila-žila | ta | 100 ns |
| Doba odozvy žila-PE | ta | 100 ns |
| Pripojenie (vstup-výstup) | svorky - svorky | |
| Prierez pripojovaných vodičov pevný (min) | 0,14 mm2 | |
| Prierez pripojovaných vodičov pevný (max) | 4,00 mm2 | |
| Prierez pripojovaných vodičov lanový (min) | 0,14 mm2 | |
| Prierez pripojovaných vodičov lanový (max) | 2,50 mm2 | |
| Rozsah provozných teplôt (min/max) | -40 / 70 °C | |
| Spĺňa požiadavky normy | STN EN 61643-21+A1,A2 | |
| Trieda ETIM | EC001466 | |
| Náhradný modul | BD-090-T-V/2-0 | |
| Colná nomenklatúra | 85363030 | |
| EAN | 8595090555506 |
Súbory na stiahnutie
-

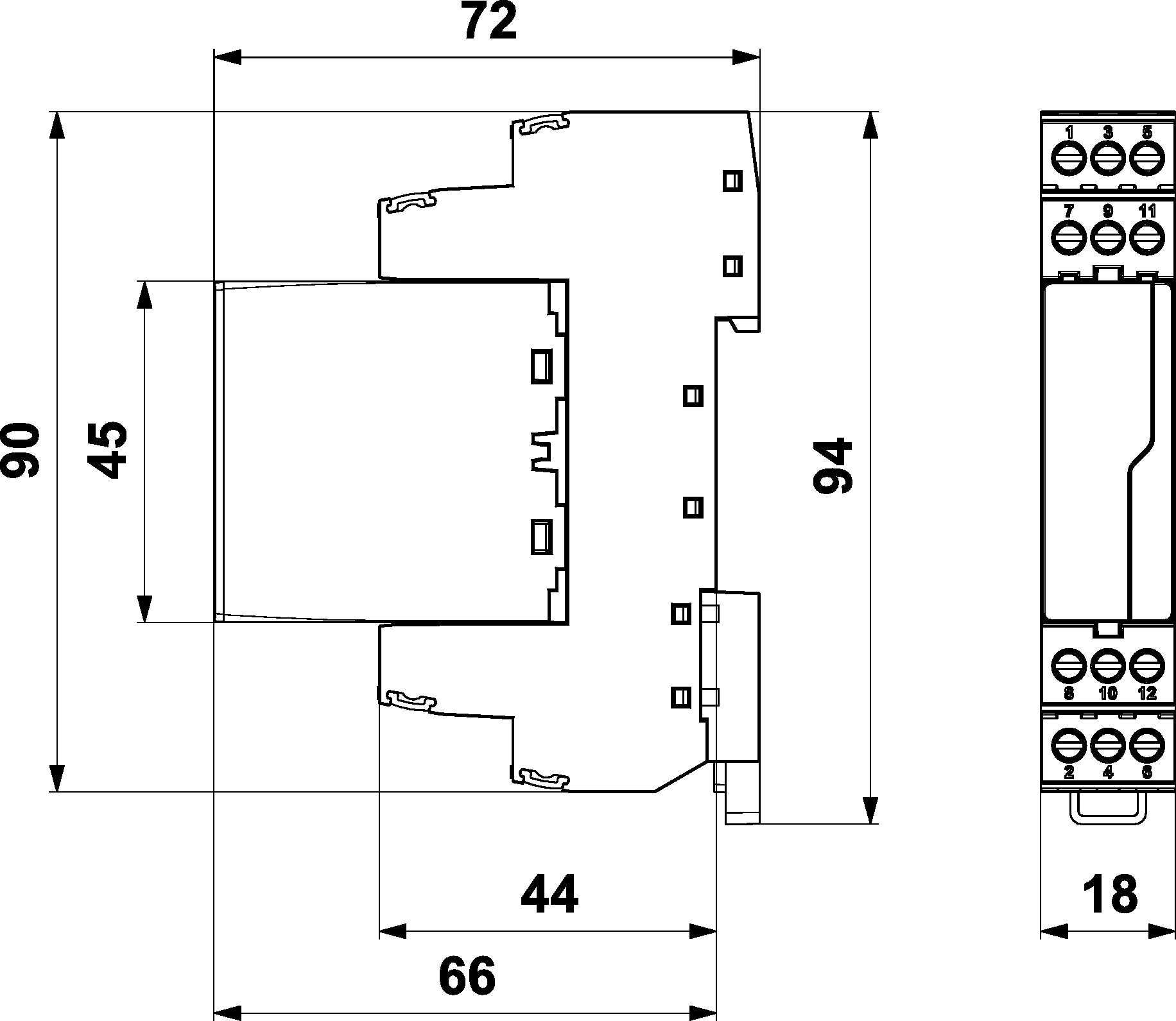

Rozmery produktu
-
Schéma zapojenia
