Špeciálne - pre BUS (vysoké rýchlosti prenosu)

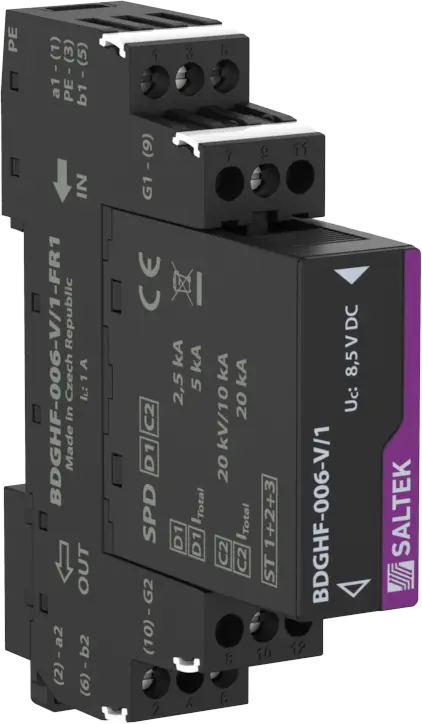

BDGHF-006-V/1-FR1

Objednávacie číslo: A06520

výmenný modul, väzobná impedancia (R – odpor), linka od ochrannej zeme oddelená pomocou bleskoistky

  • zvodič bleskových prúdov s dvojstupňovou prepäťovou ochranou vysokorychlostných dvojžilových signálových liniek
  • inštalácia na vstupe do objektu na rozhraní zón LPZ 0–LPZ 1 a vyšších a tesne pred chránené zariadenie
  • k ochrane rozhrania riadiacích systémov MaR, EZS, EPS a pod., najmä rozhrania RS 485 a PROFIBUS, pred pulzným prepätím
  • proti pozdlžnému prepätiu (linka - ochranná zem) hrubá ochrana, proti priečnemu prepätiu (žíla – žíla) hrubá i jemná prepäťová ochrana a (žíla - GND) hrubá ochrana

Technické parametre

Názov parametra Hodnota parametra
Typ SPD D1,C2
Umiestnenie SPD ST 1+2+3
Montáž lišta DIN 35 mm
Menovité napätie Un 6 V DC
Najvyššie trvalé prevádzkové napätie Uc 6,00 V AC
Najvyššie trvalé prevádzkové napätie Uc 8,50 V DC
Menovitý zaťažovací prúd pri 25°C IL 1,000 A
Hraničná frekvencia žila-žila f 70,00 MHz
Sériový odpor na žilu R 0,80 Ω
C2 menovitý výbojový prúd (8/20 µs) GND-PE In 10,00 kA
C2 menovitý výbojový prúd (8/20 µs) na žilu In 10,00 kA
C2 celkový výbojový prúd (8/20 µs) žily-PE ITotal 20,00 kA
C3 menovitý výbojový prúd (10/1000 µs) žila-PE ISM 10 A
C3 menovitý výbojový prúd (10/1000 µs) žila-žila ISM 10 A
C3 ochranná hladina napätia mód GND-PE pri 1 kV/µs Up 550,00 V
C3 ochranná hladina napätia mód žila-PE pri 1 kV/µs Up 550,00 V
C3 ochranná hladina napätia mód žila-žila pri 1 kV/µs Up 14 V
Doba odozvy žila-žila ta 1 ns
Doba odozvy žila-GND ta 100 ns
Doba odozvy GND-PE ta 100 ns
Pripojenie (vstup-výstup) svorky - svorky
Prierez pripojovaných vodičov pevný (min) 0,14 mm2
Prierez pripojovaných vodičov pevný (max) 4,00 mm2
Prierez pripojovaných vodičov lanový (min) 0,14 mm2
Prierez pripojovaných vodičov lanový (max) 2,50 mm2
Stupeň kritia IP 20
Rozsah provozných teplôt (min/max) -40 / 70 °C
Spĺňa požiadavky normy STN EN 61643-21+A1,A2
Trieda ETIM EC001625

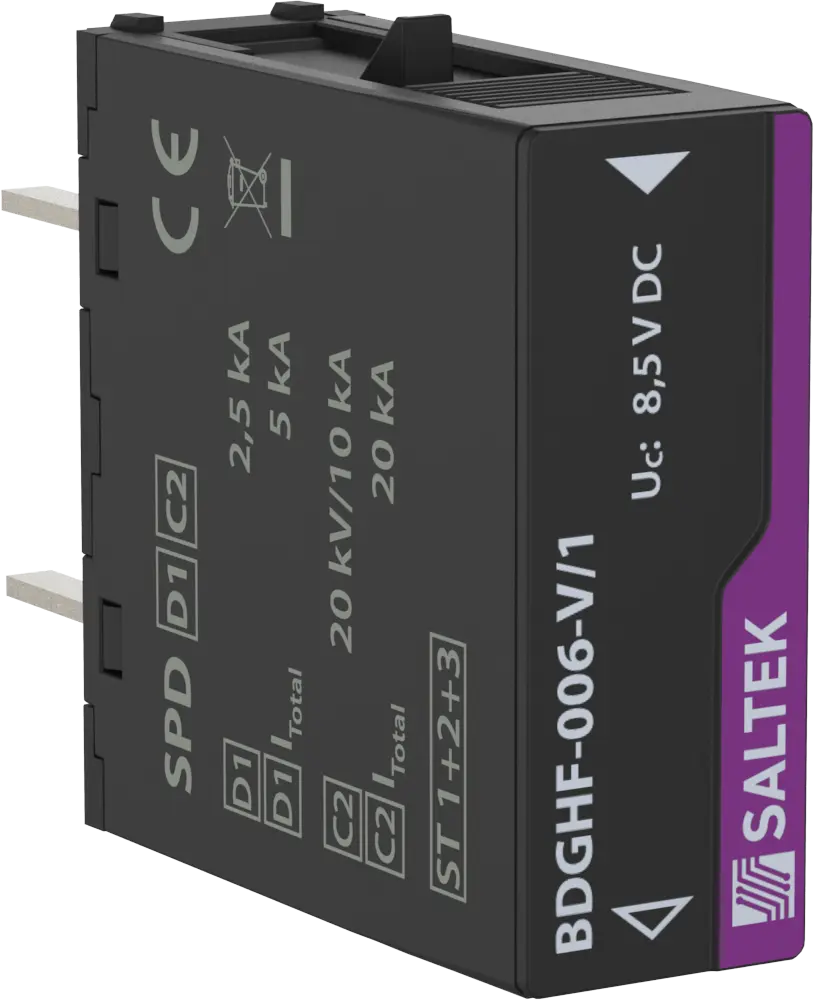

Náhradný modul BDGHF-006-V/1-0
Colná nomenklatúra 85363010
EAN 8595090565208

Súbory na stiahnutie

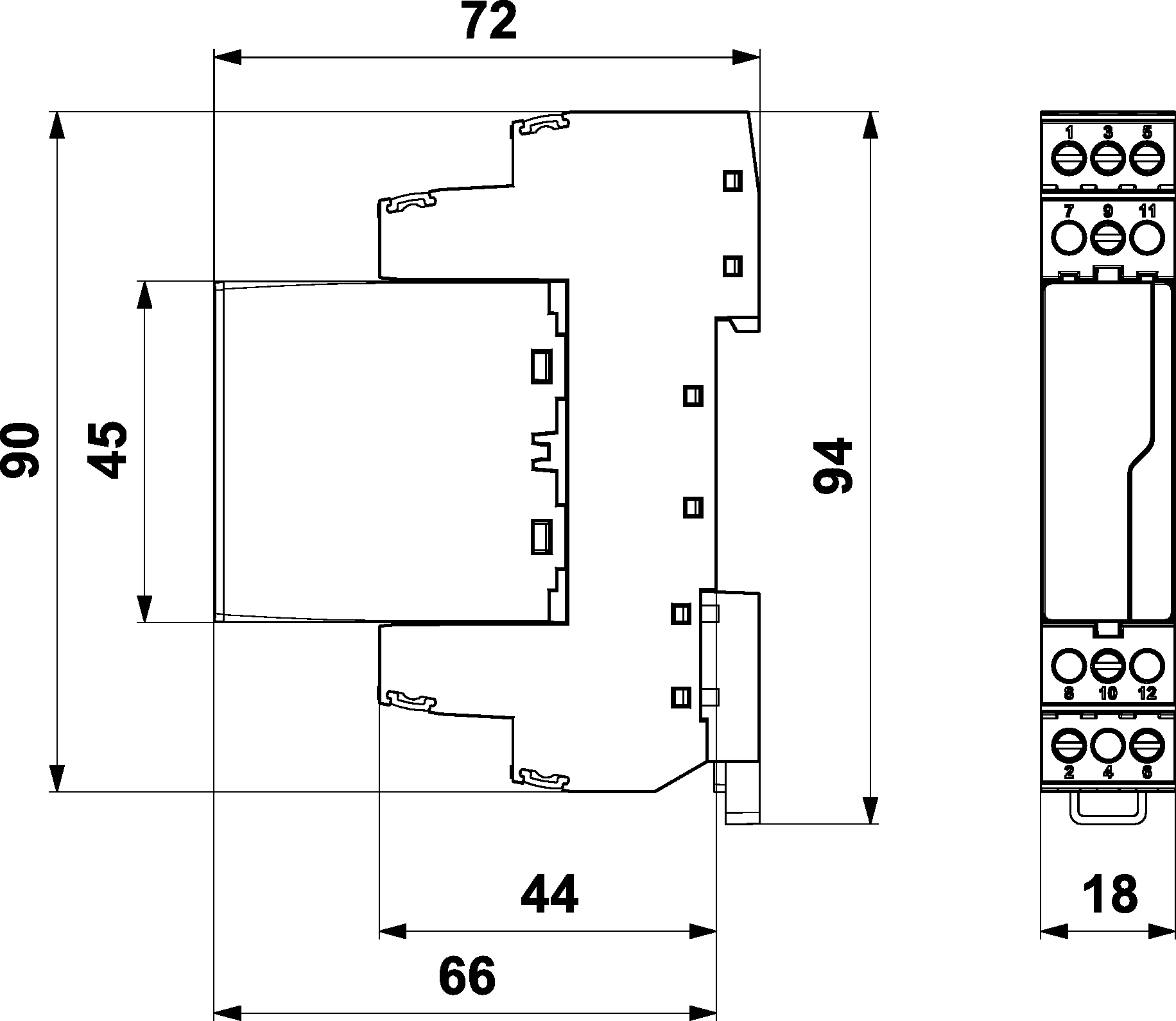

  • Rozmery produktu

  • Schéma zapojenia

Náhradný modul
