DA-075-DJ25
Objednávacie číslo: A06094
optická signalizácia poruchy
- prepäťová ochrana pre univerzálne použitie k ochrane všetkých druhov elektrických a elektronických zariadení nn proti pulznému prepätiu
- inštalácia do rozvodov nn v blízkosti chráneného zariadenia
- k ochrane zariadení proti účinkom indukovaného prepätia pri údere blesku a proti spínaciemu prepätiu
Technické parametre
| Názov parametra | Hodnota parametra | |
|---|---|---|
| Typ SPD | T3 | |
| Montáž | lišta DIN 35 mm | |
| Menovité napätie | Un | 60 V AC |
| Najvyššie trvalé prevádzkové napätie | Uc | 75,00 V AC |
| Menovitý zaťažovací prúd pri 25°C | IL | 25,000 A |
| Typ siete | TN | |
| Maximálne predistenie | 25 A gL/gG nebo B 25 A | |
| Menovitý skratový prúd | ISCCR | 1,5 kA |
| Reziduálny prúd | IPE | 0,005 mA |
| Menovitý výbojový prúd (8/20 µs) L-N | In | 2,00 kA |
| Menovitý výbojový prúd (8/20 µs) L+N-PE | In | 2,00 kA |
| Menovitý výbojový prúd (8/20 µs) N-PE | In | 2,00 kA |
| Skúšobné napätie L-N | Uoc | 4,0 kV |
| Skúšobné napätie L+N-PE | Uoc | 4,0 kV |
| Skúšobné napätie N-PE | Uoc | 4,0 kV |
| Napäťová ochranná hladina mód L-N | Up | 0,43 kV |
| Napäťová ochranná hladina mód L-PE | Up | 0,75 kV |
| Napäťová ochranná hladina mód N-PE | Up | 0,75 kV |
| Doba odozvy L-N | ta | 25 ns |
| Doba odozvy N-PE | ta | 100 ns |
| TOV 5 s L-N | 120 V | |
| TOV charakteristika (TOV 5 s) | výdržný | |
| Prierez pripojovaných vodičov pevný (max) | 6,00 mm2 | |
| Prierez pripojovaných vodičov lanový (max) | 6,00 mm2 | |
| Signalizácia poruchy | červená kontrolka | |
| Stupeň kritia | IP 20 | |
| Rozsah provozných teplôt (min/max) | -40 / 80 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Spĺňa požiadavky normy | STN EN 61643-11:2013-08 | |
| Trieda ETIM | EC000942 | |
| Colná nomenklatúra | 85363010 | |
| EAN | 8595090560944 |
Súbory na stiahnutie
-

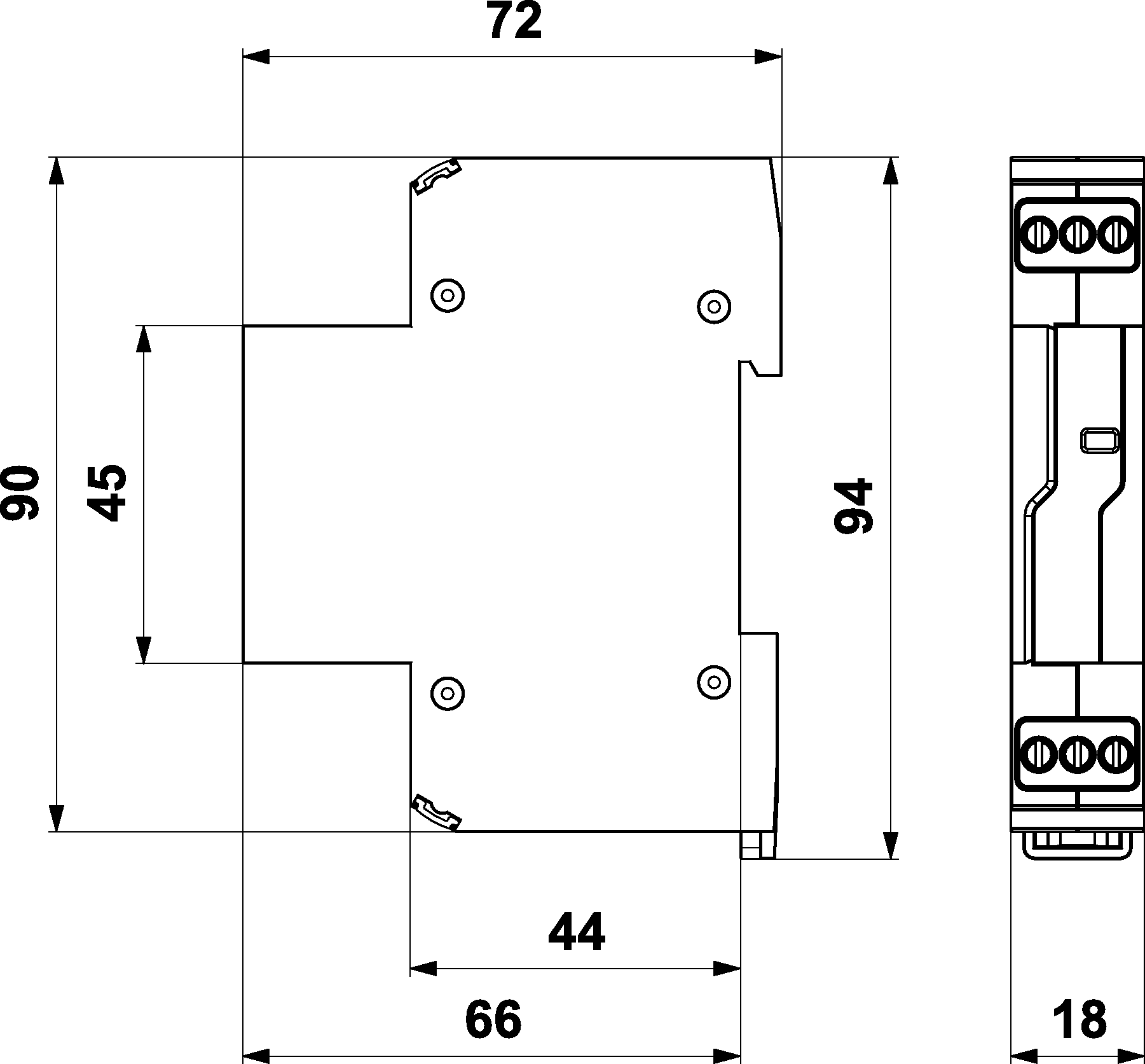

Rozmery produktu
-

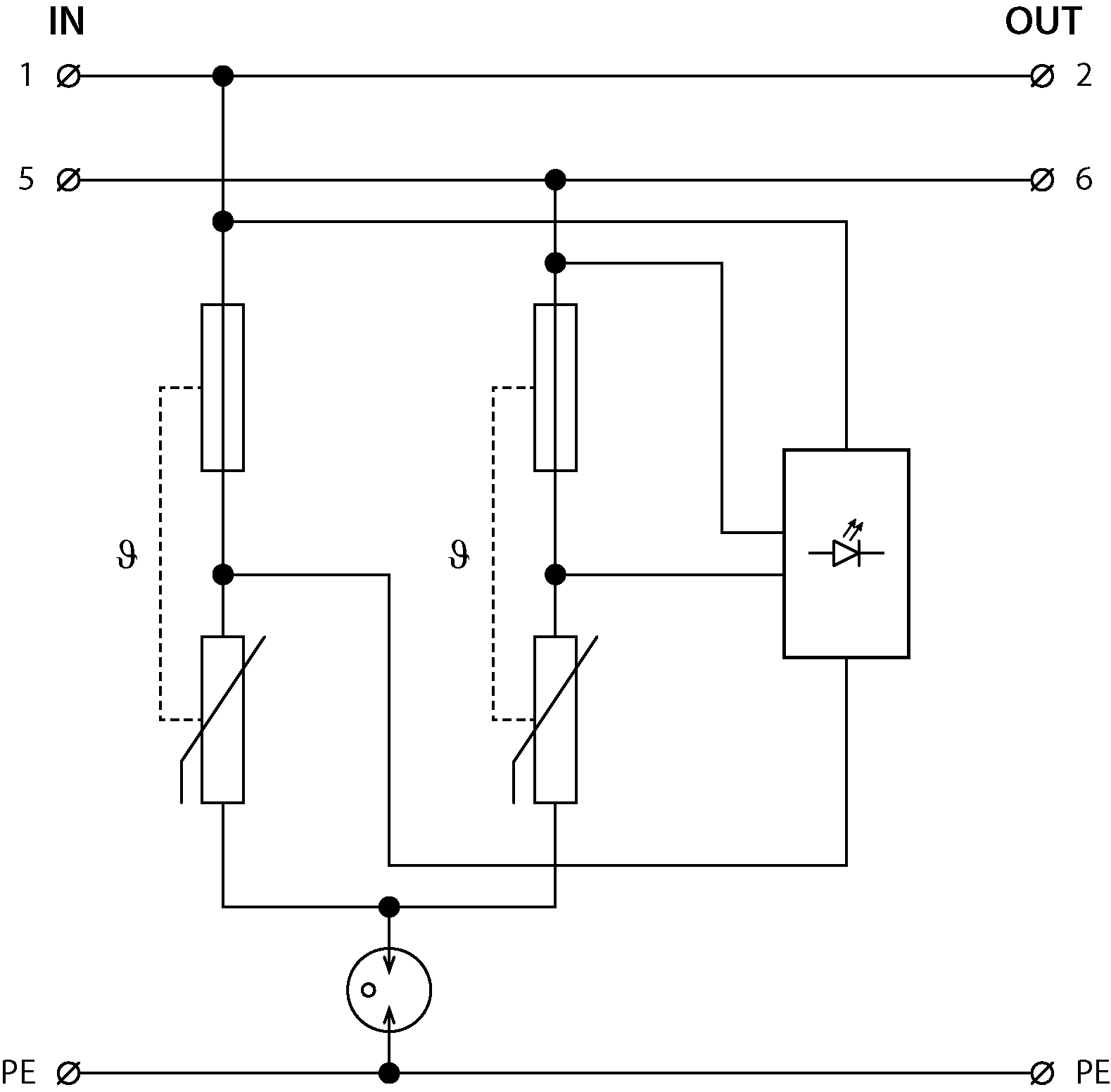

Schéma zapojenia
