S vf filtrem
DA-275-BFi2
Objednávacie číslo: A06262
signalizácia poruchy prerušením napájania
- prepäťová ochrana s integrovaným odrušovacím vf filtrom
- inštalácia do rozvodov nn v blízkosti chráneného zariadenia
- k ochrane napájania systémov MaR a pod. proti pulznému prepätiu a vf rušeniu
- priorita ochrany
Technické parametre
| Názov parametra | Hodnota parametra | |
|---|---|---|
| Typ SPD | T3 | |
| Menovité napätie | Un | 230 V AC |
| Najvyššie trvalé prevádzkové napätie | Uc | 275,00 V AC |
| Menovitý zaťažovací prúd pri 25°C | IL | 2,000 A |
| Typ siete | TT|TN | |
| Maximálne predistenie | B 16 A | |
| Menovitý skratový prúd | ISCCR | 3,0 kA |
| Reziduálny prúd | IPE | 0,800 mA |
| Útlm filtra pri 1MHz nesymetrický (50 ?/50 ?) | 20 dB | |
| Menovitý výbojový prúd (8/20 µs) L-N | In | 3,00 kA |
| Menovitý výbojový prúd (8/20 µs) L+N-PE | In | 5,00 kA |
| Menovitý výbojový prúd (8/20 µs) N-PE | In | 3,00 kA |
| Skúšobné napätie L-N | Uoc | 6,0 kV |
| Skúšobné napätie L+N-PE | Uoc | 10,0 kV |
| Skúšobné napätie N-PE | Uoc | 6,0 kV |
| Napäťová ochranná hladina mód L-N | Up | 1,65 kV |
| Napäťová ochranná hladina mód L-PE | Up | 1,50 kV |
| Napäťová ochranná hladina mód N-PE | Up | 1,50 kV |
| Doba odozvy L-N | ta | 25 ns |
| Doba odozvy N-PE | ta | 100 ns |
| TOV 5 s L-N | 335 V | |
| TOV 5 s L-PE | 440 V | |
| TOV charakteristika (TOV 5 s) | výdržný | |
| TOV 120 min L-N | 440 V | |
| TOV 120 min L-PE | 335 V | |
| TOV charakteristika (120 min) | výdržný | |
| TOV 200 ms L-PE | 1 455 V | |
| TOV 200 ms N-PE | 1 200 V | |
| TOV charakteristika (TOV 200 ms) | bezpečne poruchová | |
| Signalizácia poruchy | strata napätie | |
| Stupeň kritia | IP 20 | |
| Rozsah provozných teplôt (min/max) | -40 / 80 °C | |
| Spĺňa požiadavky normy | STN EN 61643-11:2013-08 | |
| Trieda ETIM | EC000942 | |
| Colná nomenklatúra | 85363010 | |
| EAN | 8595090562627 |
Súbory na stiahnutie
-

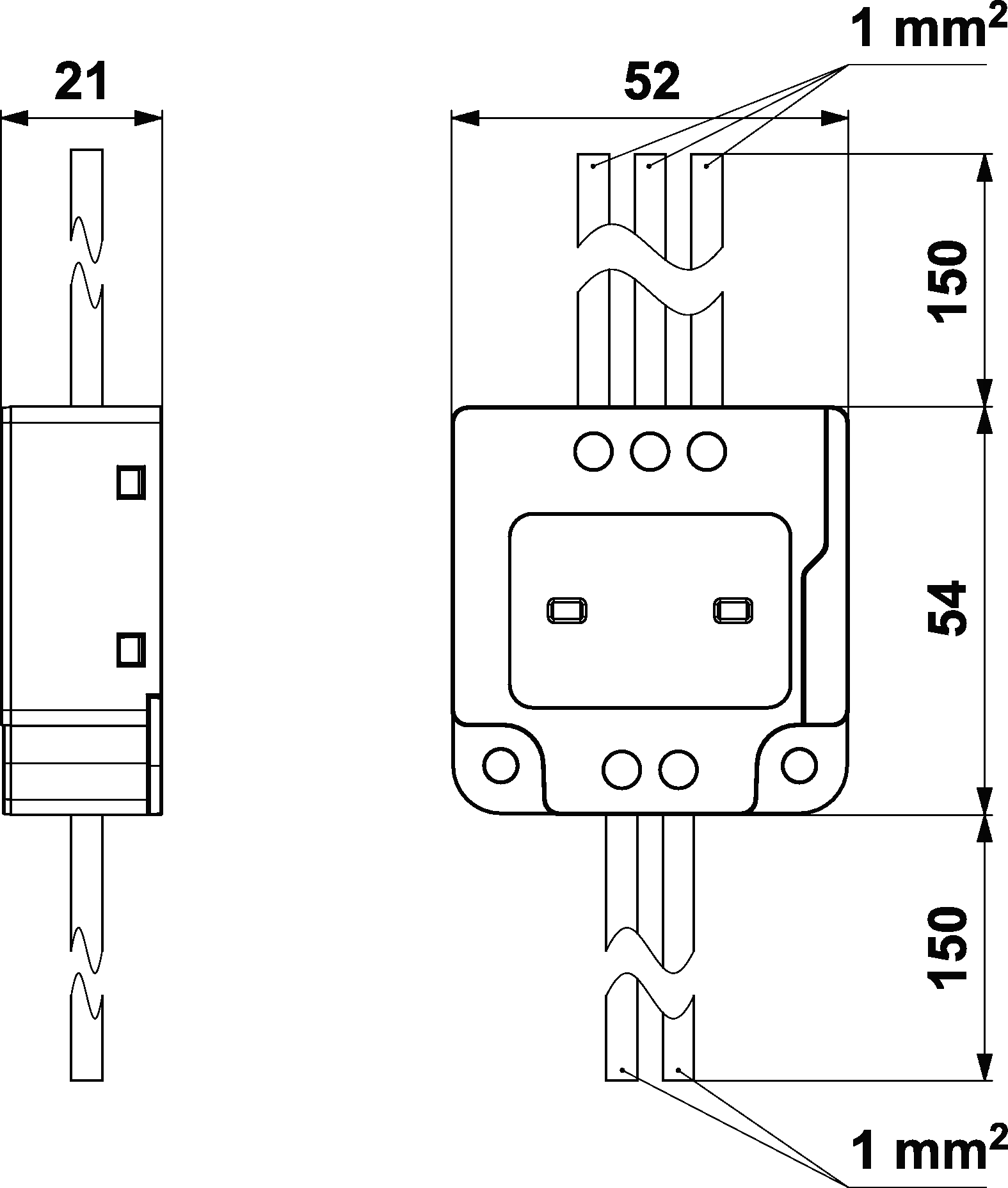

Rozmery produktu
-
Schéma zapojenia
