Vstavané
DA-275-S
Objednávacie číslo: A06739
diaľková signalizácia poruchy
- prepäťová ochrana pre dodatočnú montáž do prístrojov, strojov, zariadení a pod.
- inštalácia do rozvodov nn v blízkosti chráneného zariadenia
- k ochrane všetkých druhov elektrických a elektronických zariadení nn proti pulznému prepätiu
- Je možné použíť i pre jednofázové napájacie siete s oddeľovacím transformátorom, pri montáži nie je nutné dodržať zapojenie vodičov L,N
Technické parametre
| Názov parametra | Hodnota parametra | |
|---|---|---|
| Typ SPD | T3 | |
| Montáž | instalačná krabice | |
| Menovité napätie | Un | 230 V AC |
| Najvyššie trvalé prevádzkové napätie | Uc | 275,00 V AC |
| Typ siete | TT| TN | |
| Maximálne predistenie | B 16 A | |
| Menovitý skratový prúd | ISCCR | 1,5 kA |
| Reziduálny prúd | IPE | 0,004 mA |
| Menovitý výbojový prúd (8/20 µs) L-N | In | 2,00 kA |
| Menovitý výbojový prúd (8/20 µs) N-PE | In | 2,00 kA |
| Skúšobné napätie L-N | Uoc | 4,0 kV |
| Skúšobné napätie L-PE | Uoc | 4,0 kV |
| Skúšobné napätie N-PE | Uoc | 4,0 kV |
| Napäťová ochranná hladina mód L-N | Up | 1,50 kV |
| Napäťová ochranná hladina mód L-PE | Up | 1,50 kV |
| Napäťová ochranná hladina mód N-PE | Up | 1,50 kV |
| Doba odozvy L-N | ta | 25 ns |
| Doba odozvy N-PE | ta | 100 ns |
| TOV 5 s L-N | 335 V | |
| TOV 5 s L-PE | 440 V | |
| TOV charakteristika (TOV 5 s) | výdržný | |
| TOV 120 min L-N | 440 V | |
| TOV charakteristika (120 min) | výdržný | |
| TOV 200 ms L-PE | 1 455 V | |
| TOV 200 ms N-PE | 1 200 V | |
| TOV charakteristika (TOV 200 ms) | bezpečne poruchová | |
| Signalizácia poruchy | strata napätie | |
| Diaľková signalizácia | potenciálový rozpínajúci kontakt | |
| Maximálny prúd signalizácie | 1,00 A | |
| Stupeň kritia | IP 20 | |
| Rozsah provozných teplôt (min/max) | -40 / 80 °C | |
| Spĺňa požiadavky normy | STN EN 61643-11:2013-08 | |
| Trieda ETIM | EC000942 | |
| Colná nomenklatúra | 85363010 | |
| EAN | 8595090567394 |
Súbory na stiahnutie
-

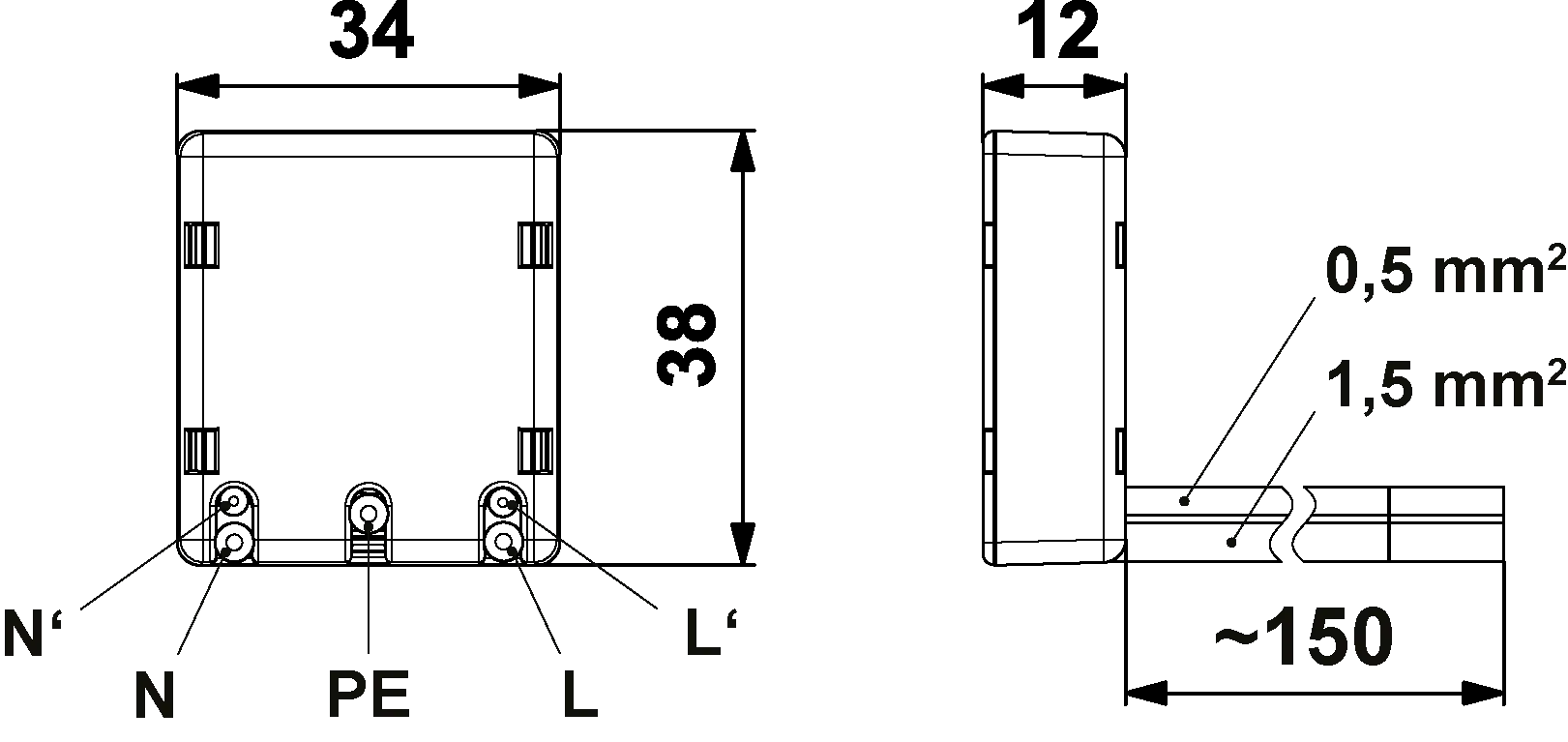

Rozmery produktu
-

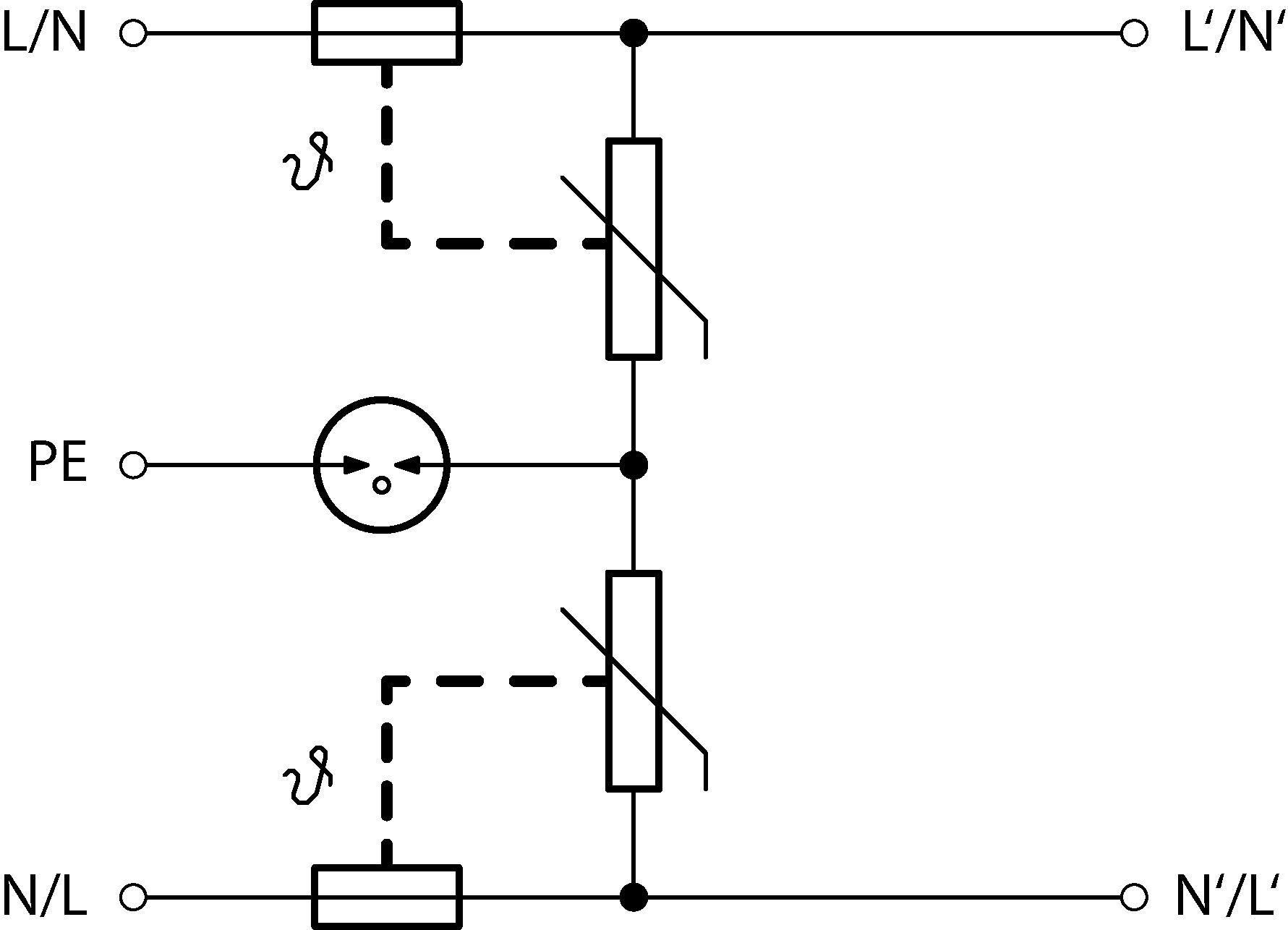

Schéma zapojenia
