Jednostupňové (DS)
DS-B240-RS
Objednávacie číslo: A05149
B – bleskoistka, skrutkové svorky
- hrubá jednostupňová prepäťová ochrana
- k ochrane oznamovacích, dátových a iných vedení pred pulzným prepätím
- najmä k oddeleniu tienenia od ochrannej zeme
Technické parametre
| Názov parametra | Hodnota parametra | |
|---|---|---|
| Typ SPD | C2 | |
| Umiestnenie SPD | ST 2 | |
| Montáž | lišta DIN 35 mm | |
| Najvyššie trvalé prevádzkové napätie | Uc | 127,00 V AC |
| Najvyššie trvalé prevádzkové napätie | Uc | 180,00 V DC |
| Menovitý zaťažovací prúd pri 25°C | IL | 16,000 A |
| C2 menovitý výbojový prúd (8/20 µs) na žilu | In | 10,00 kA |
| C3 ochranná hladina napätia mód žila-PE pri 1 kV/µs | Up | 600 V |
| Doba odozvy žila-PE | ta | 100 ns |
| Pripojenie (vstup-výstup) | svorky - svorky | |
| Prierez pripojovaných vodičov pevný (max) | 4,00 mm2 | |
| Prierez pripojovaných vodičov lanový (max) | 2,50 mm2 | |
| Rozsah provozných teplôt (min/max) | -40 / 70 °C | |
| Spĺňa požiadavky normy | STN EN 61643-21+A1,A2 | |
| Trieda ETIM | EC000943 | |
| Colná nomenklatúra | 85363010 | |
| EAN | 8595090551492 |
Súbory na stiahnutie
-

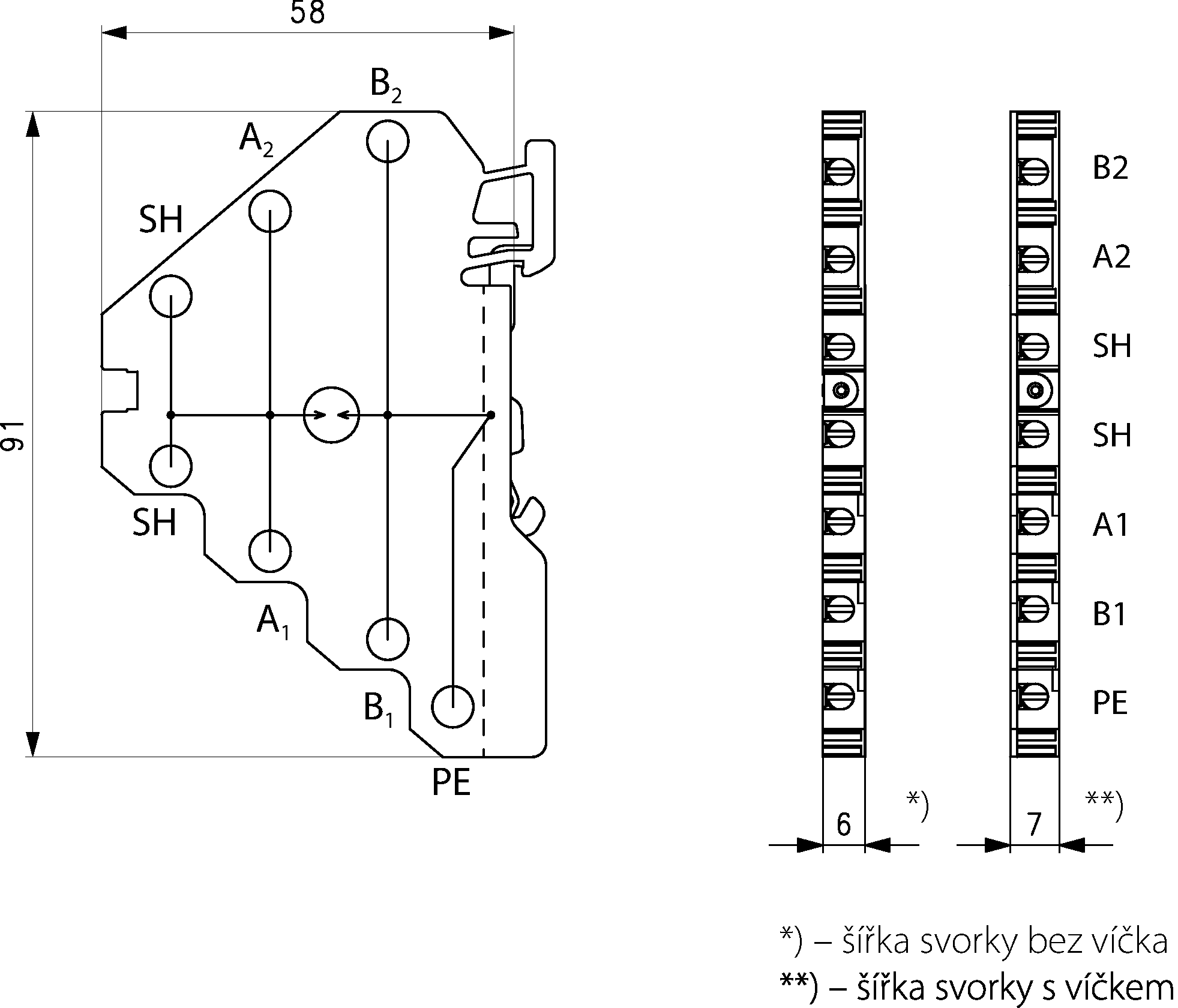

Rozmery produktu
-

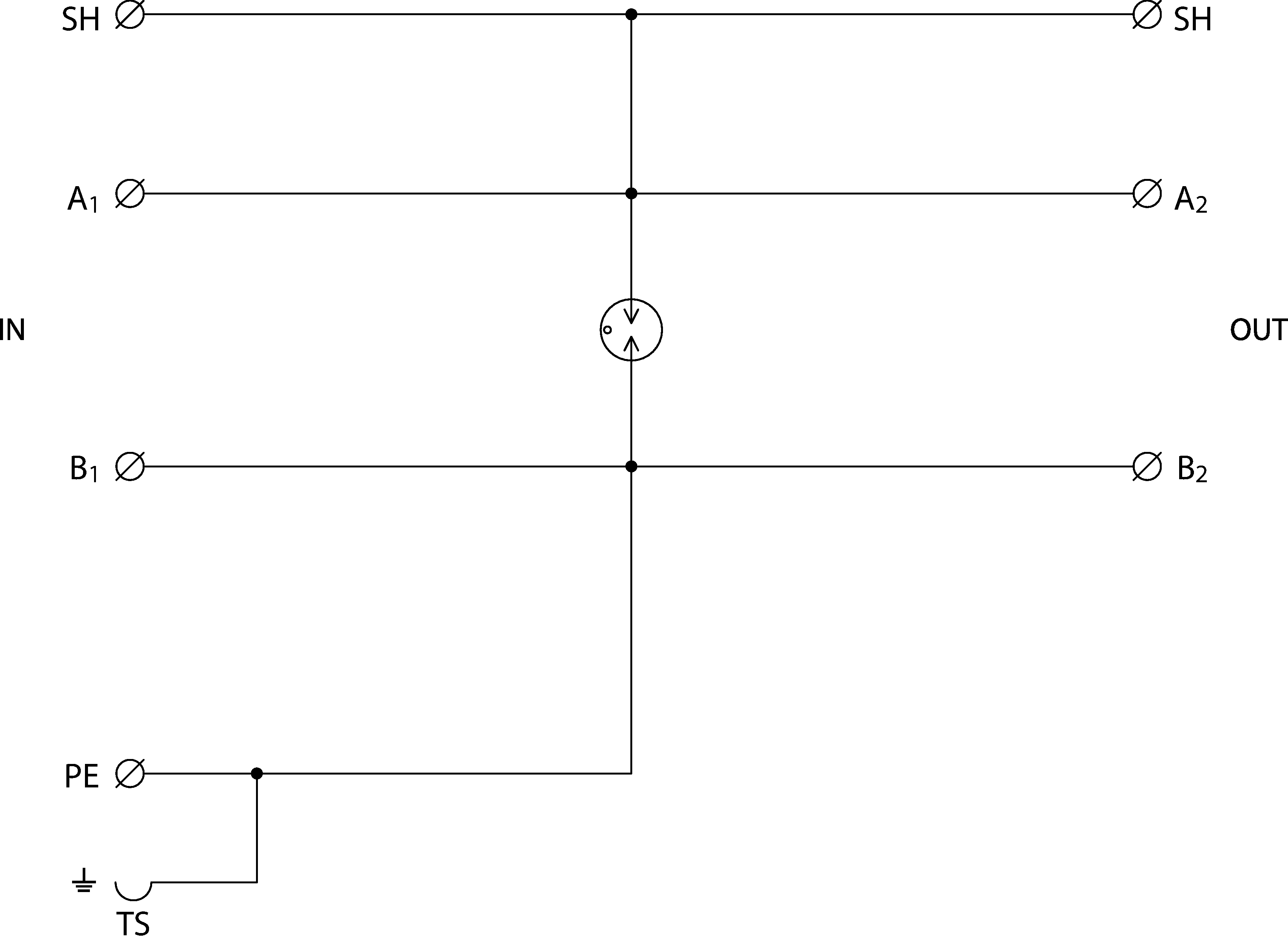

Schéma zapojenia
