Kombinované - T1 (25 kA)
FLP-25-T1-V/3+1
Objednávacie číslo: A05304
vyberateľný modul, optická signalizácia poruchy, možnosť blokácie modulu
- zostava trojpólového veľmi výkonného kombinovaného zvodiča bleskových prúdov a uzatvoreného výkonného iskriska zapojených v módu 3+1
- pro inštaláciu do rozvodov nn na rozhranie zón LPZ 0 – LPZ 1, predovšetkým do hlavných rozvádzačov
- k ochrane proti účinkom prepätia pri priamom i nepriamom údere blesku, je vhodný pre rodinné domy, administratívne a priemyselné objekty
- koordinuje s SPD typu 2 (SLP-275 V) i bez použitia oddeľovacích tlmiviek.
Technické parametre
| Názov parametra | Hodnota parametra | |
|---|---|---|
| Typ SPD | T1 | |
| Montáž | lišta DIN 35 mm | |
| Menovité napätie | Un | 230 V AC |
| Najvyššie trvalé prevádzkové napätie L-N | Uc | 260,00 V AC |
| Najvyššie trvalé prevádzkové napätie N-PE | Uc | 255,00 V AC |
| Menovitý zaťažovací prúd pre V zapojenie | IL | 125 A |
| Typ siete | TT | |
| Maximálne predistenie | 250 A gL/gG | |
| Maximálne predistenie pre V zapojenie | 125 A gL/gG | |
| Menovitý skratový prúd | ISCCR | 50,0 kA |
| Celkový výbojový prúd (10/350 µs) | ITotal(10/350) | 100,00 kA |
| Impulzný výbojový prúd (10/350 µs) L-N | Iimp | 25,00 kA |
| Impulzný výbojový prúd (10/350 µs) N-PE | Iimp | 100,00 kA |
| Napäťová ochranná hladina mód L-N | Up | 1,50 kV |
| Napäťová ochranná hladina mód L-PE | Up | 2,20 kV |
| Napäťová ochranná hladina mód N-PE | Up | 1,50 kV |
| Schopnosť samostatne vypnúť následný prúd N-PE | Ifi | 0,1 kA |
| Doba odozvy L-N | ta | 100 ns |
| Doba odozvy N-PE | ta | 100 ns |
| TOV 5 s L-N | 335 V | |
| TOV charakteristika (TOV 5 s) | výdržný | |
| TOV 200 ms N-PE | 1 200 V | |
| TOV charakteristika (TOV 200 ms) | výdržná | |
| Prierez pripojovaných vodičov pevný (min) | 2,50 mm2 | |
| Prierez pripojovaných vodičov pevný (max) | 50,00 mm2 | |
| Prierez pripojovaných vodičov lanový (min) | 2,50 mm2 | |
| Prierez pripojovaných vodičov lanový (max) | 35,00 mm2 | |
| Signalizácia poruchy L-N | červené sfarbenie indikačného poľa | |
| Signalizácia poruchy N-PE | nie | |
| Stupeň kritia | IP 20 | |
| Rozsah provozných teplôt (min/max) | -40 / 80 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Spĺňa požiadavky normy | STN EN 61643-11:2013-08 | |
| Trieda ETIM | EC000381 | |
| Náhradný modul | FLP-25-T1-V/0|FLP-A100N V/0 | |
| Colná nomenklatúra | 85363090 | |
| EAN | 8595090553045 |
Súbory na stiahnutie
-
Rozmery produktu
-

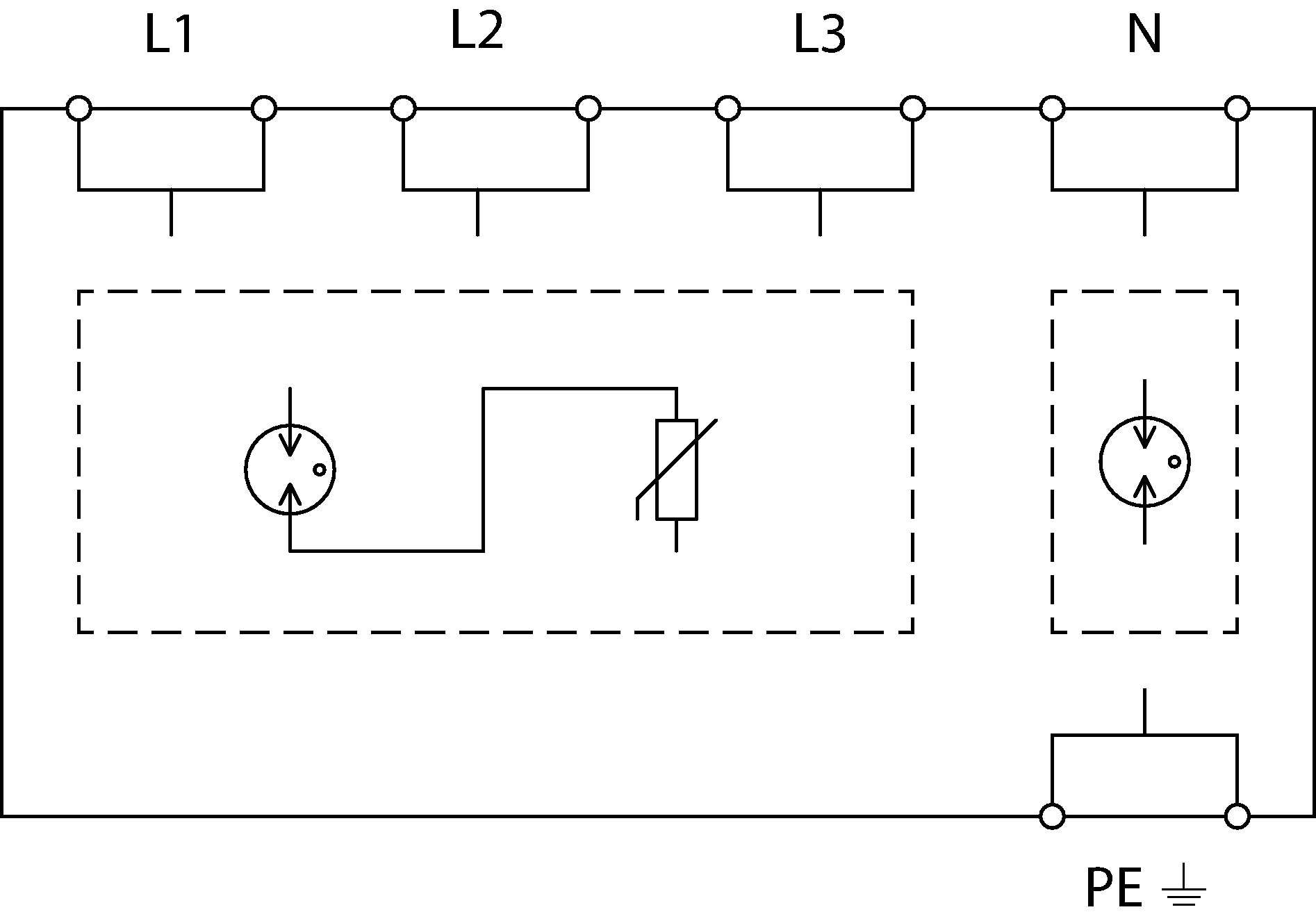

Schéma zapojenia
