Kombinované - T1+T2 (25 kA)

FLP-B+C MAXI V/4

Objednávacie číslo: A05094

vyberateľný modul, optická signalizácia poruchy, možnosť blokácie modulu

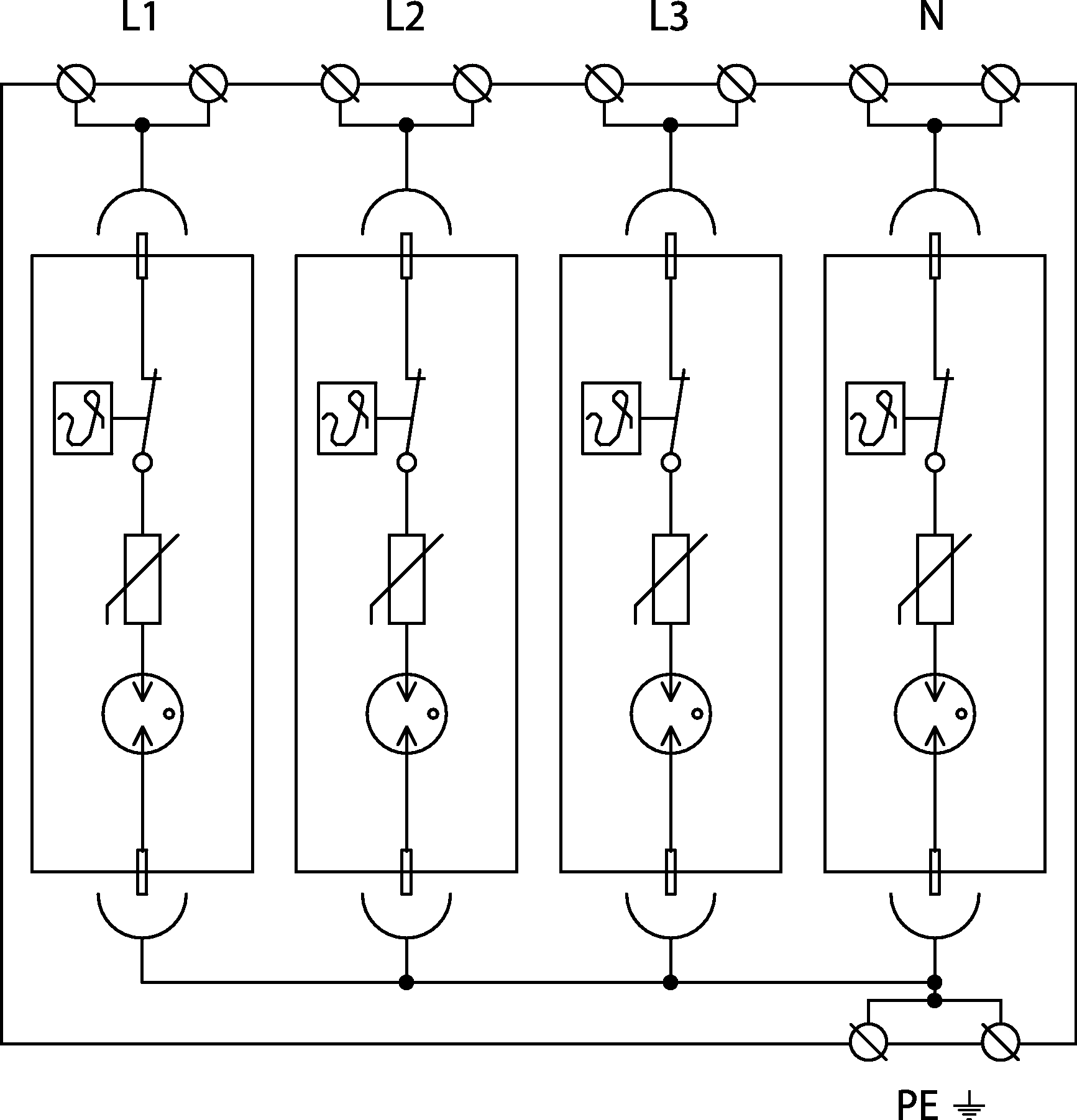

štvorpólový výkonný kombinovaný zvodič bleskových prúdov
určený k inštalácii do rozvodov nn, na rozhraní zón LPZ 0 a LPZ 1, predovšetkým do hlavných rozvádzačov
k ochrane proti účinkom prepätia pri priamom i nepriamom údere blesku. Vhodný pre rodinné domy, administrativne a priemyselné objekty, popr. do podružných rozvádzačov rozľahlých objektov.

Technické parametre

Názov parametra		Hodnota parametra
Typ SPD		T1,T2
Montáž		lišta DIN 35 mm
Menovité napätie	U_n	230 V AC
Najvyššie trvalé prevádzkové napätie	U_c	260,00 V AC
Menovitý zaťažovací prúd pre V zapojenie	I_L	125 A
Typ siete		TN-S
Maximálne predistenie		250 A gL/gG
Maximálne predistenie pre V zapojenie		125 A gL/gG
Menovitý skratový prúd	I_SCCR	50,0 kA
Celkový výbojový prúd (10/350 µs)	I_{Total(10/350)}	100,00 kA
Impulzný výbojový prúd (10/350 µs)	I_imp	25,00 kA
Menovitý výbojový prúd (8/20 µs)	I_n	30,00 kA
Maximálny výbojový prúd (8/20 µs)	I_max	60,00 kA
Napäťová ochranná hladina	U_p	1,50 kV
Reziduálne napätie MOV pri In	U_RES	0,85 kV
Doba odozvy	t_a	100 ns
TOV 5 s L-N		335 V
TOV charakteristika (TOV 5 s)		výdržný
TOV 120 min L-N		440 V
TOV charakteristika (120 min)		výdržný
Prierez pripojovaných vodičov pevný (min)		2,50 mm²
Prierez pripojovaných vodičov pevný (max)		50,00 mm²
Prierez pripojovaných vodičov lanový (min)		2,50 mm²
Prierez pripojovaných vodičov lanový (max)		35,00 mm²
Signalizácia poruchy		červené sfarbenie indikačného poľa
Stupeň kritia		IP 20
Rozsah provozných teplôt (min/max)		-40 / 80 °C
Rozsah vlhkosti		5 - 95 %
Spĺňa požiadavky normy		STN EN 61643-11:2013-08
Trieda ETIM		EC001457
Náhradný modul		FLP-B+C MAXI V/0
Colná nomenklatúra		85363090
EAN		8595090550945
