Kombinované - T1+T2 (25 kA)
FLP-B+C MAXI VS/1+1
Objednávacie číslo: A03783
vyberateľný modul, optická signalizácia poruchy, možnosť blokácie modulu, diaľková signalizácia poruchy
- Výkonný kombinovaný zvodič bleskových prúdov s uzatvoreným výkonným iskriskom zapojeným v móde 1+1
- určený k inštalácii do rozvodov nn, na rozhraní zón LPZ 0 a LPZ 1, predovšetkým do hlavných rozvádzačov
- k ochrane proti účinkom prepätia pri priamom i nepriamom údere blesku. Vhodný pre rodinné domy, administrativne a priemyselné objekty, popr. do podružných rozvádzačov rozľahlých objektov.
Technické parametre
| Názov parametra | Hodnota parametra | |
|---|---|---|
| Typ SPD | T1,T2 | |
| Montáž | lišta DIN 35 mm | |
| Menovité napätie | Un | 230 V AC |
| Najvyššie trvalé prevádzkové napätie L-N | Uc | 260,00 V AC |
| Najvyššie trvalé prevádzkové napätie N-PE | Uc | 255,00 V AC |
| Menovitý zaťažovací prúd pre V zapojenie | IL | 125 A |
| Typ siete | TT | |
| Maximálne predistenie | 250 A gL/gG | |
| Maximálne predistenie pre V zapojenie | 125 A gL/gG | |
| Menovitý skratový prúd | ISCCR | 50,0 kA |
| Celkový výbojový prúd (10/350 µs) | ITotal(10/350) | 50,00 kA |
| Impulzný výbojový prúd (10/350 µs) L-N | Iimp | 25,00 kA |
| Impulzný výbojový prúd (10/350 µs) N-PE | Iimp | 50,00 kA |
| Menovitý výbojový prúd (8/20 µs) L-N | In | 30,00 kA |
| Menovitý výbojový prúd (8/20 µs) N-PE | In | 50,00 kA |
| Maximálny výbojový prúd (8/20 µs) L-N | Imax | 60,00 kA |
| Maximálny výbojový prúd (8/20 µs) N-PE | Imax | 100,00 kA |
| Napäťová ochranná hladina mód L-N | Up | 1,50 kV |
| Napäťová ochranná hladina mód L-PE | Up | 2,20 kV |
| Napäťová ochranná hladina mód N-PE | Up | 1,50 kV |
| Reziduálne napätie MOV pri In | URES | 0,85 kV |
| Schopnosť samostatne vypnúť následný prúd N-PE | Ifi | 0,1 kA |
| Doba odozvy L-N | ta | 100 ns |
| Doba odozvy N-PE | ta | 100 ns |
| TOV 5 s L-N | 335 V | |
| TOV charakteristika (TOV 5 s) | výdržný | |
| TOV 120 min L-N | 440 V | |
| TOV charakteristika (120 min) | výdržný | |
| TOV 200 ms N-PE | 1 200 V | |
| TOV charakteristika (TOV 200 ms) | výdržná | |
| Prierez pripojovaných vodičov pevný (min) | 2,50 mm2 | |
| Prierez pripojovaných vodičov pevný (max) | 50,00 mm2 | |
| Prierez pripojovaných vodičov lanový (min) | 2,50 mm2 | |
| Prierez pripojovaných vodičov lanový (max) | 35,00 mm2 | |
| Prierez pripojovaných vodičov diaľkovej signalizácie pevný (max) | 1,5 mm2 | |
| Prierez pripojovaných vodičov diaľkovej signalizácie lanový (max) | 1,5 mm2 | |
| Signalizácia poruchy L-N | červené sfarbenie indikačného poľa | |
| Signalizácia poruchy N-PE | nie | |
| Diaľková signalizácia | bezpotenciálový prepínací kontakt | |
| Kontakty diaľkovej signalizácie | 250V/0,5A AC,250V/0,1A DC | |
| Stupeň kritia | IP 20 | |
| Rozsah provozných teplôt (min/max) | -40 / 80 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Spĺňa požiadavky normy | STN EN 61643-11:2013-08 | |
| Trieda ETIM | EC001457 | |
| Náhradný modul | FLP-B+C MAXI V/0|FLP-A50N V/0 | |
| Colná nomenklatúra | 85363090 | |
| EAN | 8595090537830 |
Súbory na stiahnutie
-
Rozmery produktu
-

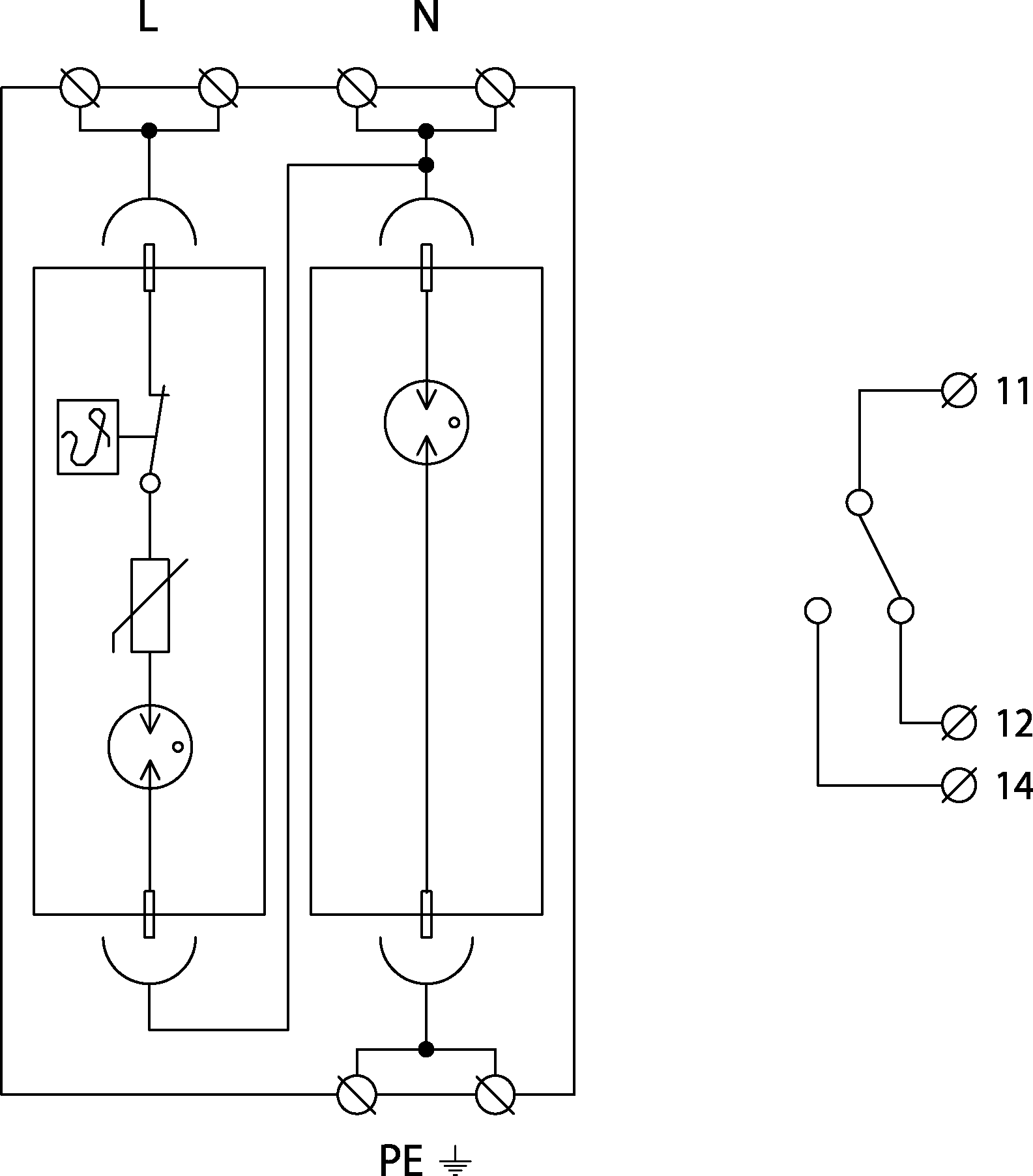

Schéma zapojenia
