ST1 (FX)
FX-090-B75-T-F/F
Objednávacie číslo: A03385
konektory BNC 75 ohm
- zvodič bleskových prúdov s tienením oddeleným od ochrannej zeme bleskoistkou
- inštaluje sa na rozhraní zón LPZ 0 a LPZ 1 na vstupe vedenia do objektu
- k ochrane koaxiálních přijímacích vedení, televizních systémů, kamer a TV přijímačů pred účinky při přímém i nepřímém úderu blesku
- súčásť dodávky: univerzálny plastový adaptér pre montáž na lišty DIN a držiak GND 2
Technické parametre
| Názov parametra | Hodnota parametra | |
|---|---|---|
| Typ SPD | D1,C2 | |
| Umiestnenie SPD | ST 1 | |
| Montáž | lišta DIN 35 mm | |
| Najvyššie trvalé prevádzkové napätie | Uc | 70,00 V DC |
| Menovitý zaťažovací prúd pri 25°C | IL | 4,000 A |
| Frekvenčný rozsah | f | 0,00 - 2150,00 MHz |
| Impedancia | Z | 75 Ω |
| Průchozí útlm | 0,60 dB | |
| PSV typ. (max.) | VSWR | 1,2 |
| D1 impulzný výbojový prúd (10/350 µs) SH-PE | Iimp | 2,50 kA |
| D1 impulzný výbojový prúd (10/350 µs) žila-SH | Iimp | 2,50 kA |
| C2 menovitý výbojový prúd (8/20 µs) SH-PE | In | 10,00 kA |
| C2 menovitý výbojový prúd (8/20 µs) žila-SH | In | 10,00 kA |
| C3 ochranná hladina napätia mód SH-PE pri 1 kV/µs | Up | 600 V |
| C3 ochranná hladina napätia mód žila-SH pri 1 kV/µs | Up | 600 V |
| Doba odozvy žila-SH | ta | 100 ns |
| Doba odozvy SH-PE | ta | 100 ns |
| Pripojenie (vstup-výstup) | BNC 75 | |
| Stupeň kritia | IP 20 | |
| Rozsah provozných teplôt (min/max) | -40 / 80 °C | |
| Spĺňa požiadavky normy | STN EN 61643-21+A1,A2 | |
| Trieda ETIM | EC001466 | |
| Colná nomenklatúra | 85363010 | |
| EAN | 8595090533856 |
Súbory na stiahnutie
-

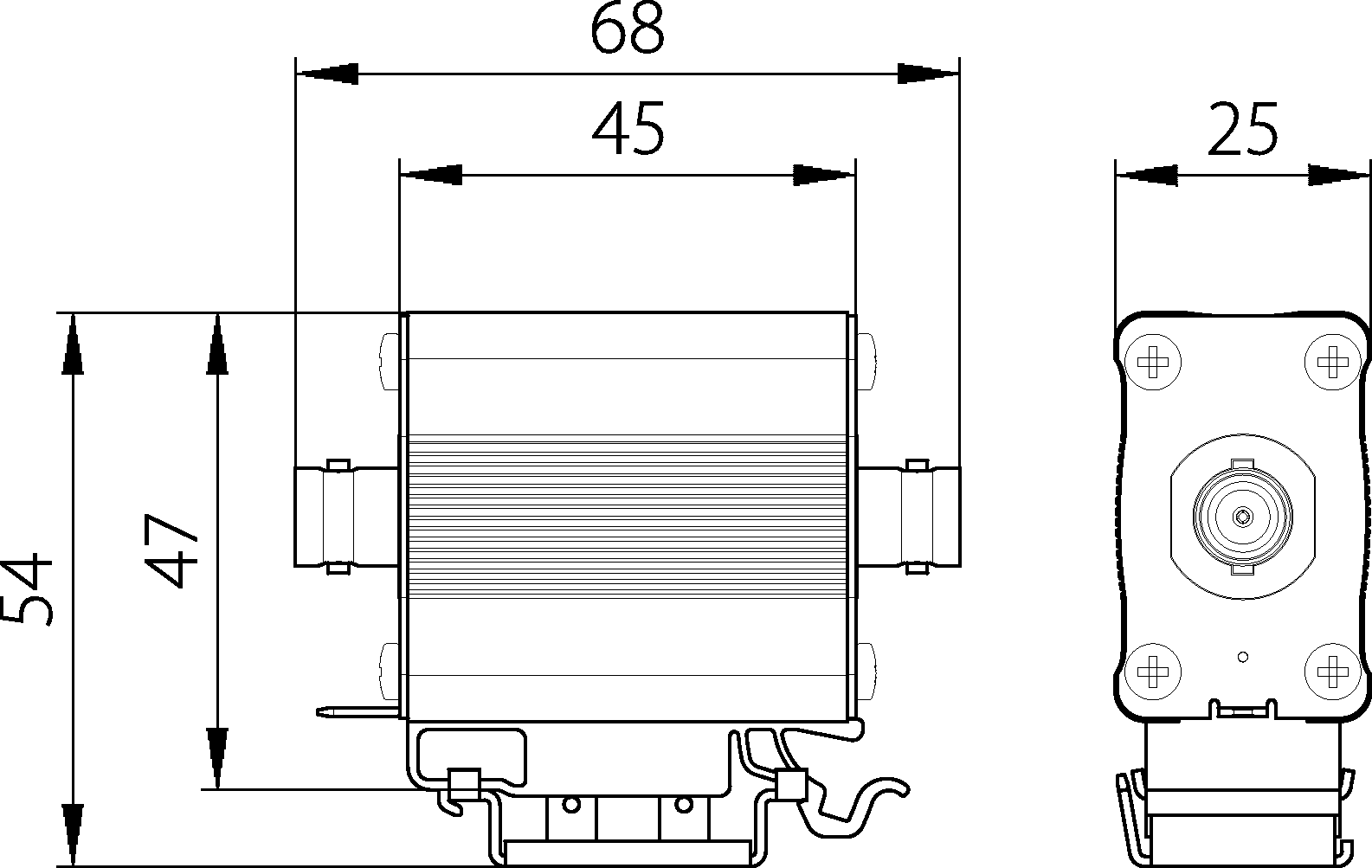

Rozmery produktu
-
Schéma zapojenia
