VLD trieda 1 (SCG)

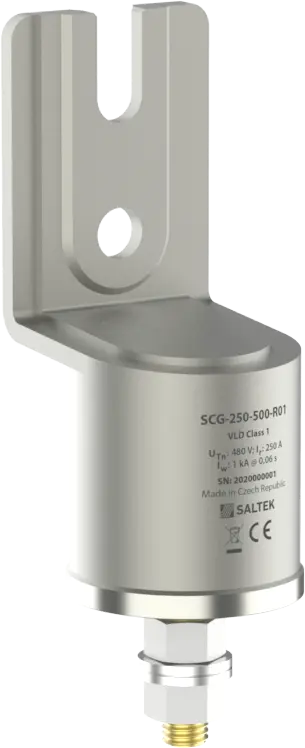

SCG-250-250-R01

Objednávacie číslo: A06154

VLD triedy 1, typ VLD-F

obmedzovače napätia SCG sa používajú k obmedzeniu nedovolených vysokých dotykových napätia na neživých častiach železničných zariadení, ktoré tu môže vzniknúť pri poruchových stavoch (skratoch) alebo indukciou, a to v striedavých i jednosmerných trakčných sústavách, zaisťujú tak ochranu osôb, ktoré sa môžu dostať s týmito časťami do kontaktu
ak dôjde ku kontaktu trakčného vedenia s neživou časťou železničného zariadenia (napr. V dôsledku jeho poruchy a pádu), tak VLD vytvorí vodivé spojenie so spätným obvodom, čo má za následok odpojenie daného úseku v napájacej stanici

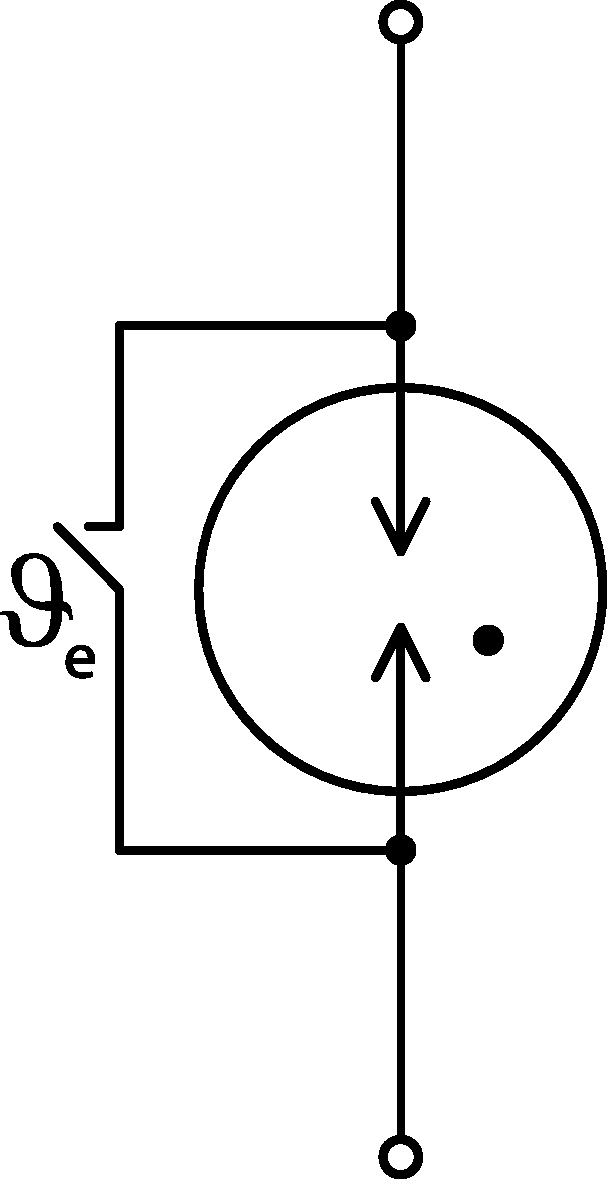

SCG sa pripája medzi chránenou časť a spätný obvod trakčného systému
preťaženie skratovým prúdom alebo dlhodobým výdržným prúdom vedie k trvalému garantovanému preklenutie ochranného prvku patentovaným interným skratovacím zariadením (PV CZ2017248)
použitý ochranný prvok súčasne eliminuje vysoké impulzné prepätia indukované do trakčného vedenia alebo zariadenia pre železničnú dopravu úderom blesku

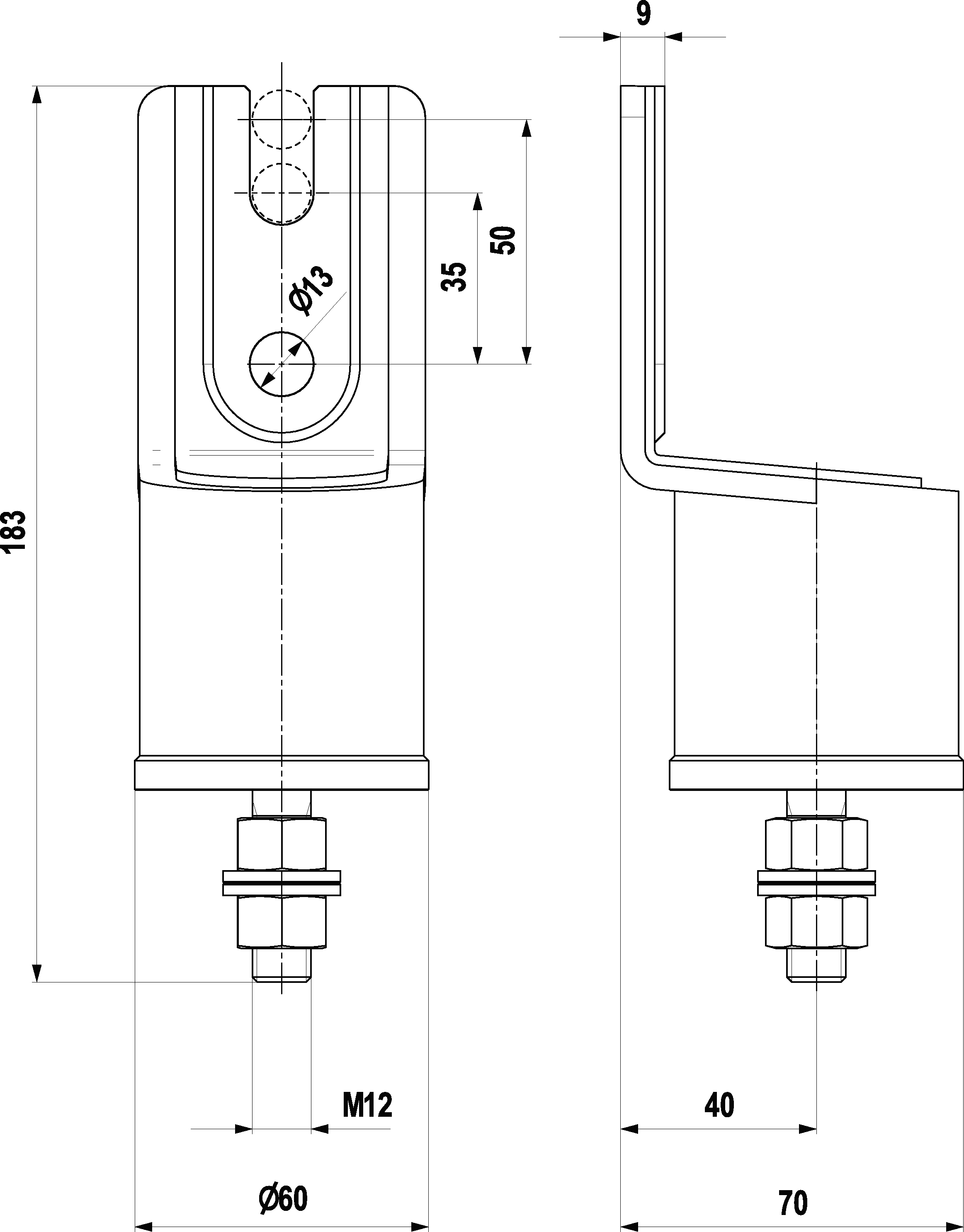

jednoduchá montáž, inštaluje sa priamo na chránené zariadenie

Technické parametre

Názov parametra		Hodnota parametra
Trieda VLD podľa STN EN 50526-2		1
Typ VLD podľa STN EN 50122-1		F
Skratový prúd (@ 300 ms)	I_SCC	5,0 kA
Zvodový prúd pri Uw	I_L	< 1 μA
Výdržné napätie	U_w	130,00 V
Impulz veľkého náboja (10/350)	I_imp-hc	50,00 kA
Atmosférický prúdový impulz (8/20)	I_imp-n	100,00 kA
Impulz vysokého prúdu (8/20)	I_imp-high	100,00 kA
Menovité spúšťacie DC napätie*	U_Tn	250 V
Maximálne reziduálne napätie pri Ir	U_RES	25,00 V
Maximálne reziduálne napätie pri Iw	U_RES	80,00 V
Okamžité spúšťacie napätie*	U_Ti	250,00 V
Krátkodobý výdržný prúd (@ 60 ms)	I_w	1,0 kA
Doba odozvy	t_a	10 000 ns
Stupeň kritia		IP 67
Rozsah provozných teplôt (min/max)		-40 / 70 °C
Spĺňa požiadavky normy		STN EN 50122-1, STN EN 50526-2
Hmotnosť		0,84 kg
Trieda ETIM		EC002496
Colná nomenklatúra		85363030
EAN		8595090561545
		*v ionizovanom móde
