Varistorové
SLP-275 V/3+1
Objednávacie číslo: A01946
vyberateľný modul, optická signalizácia poruchy, možnosť blokácie modulu
- zostava trojpólového varistorového zvodiča prepätia a uzatvoreného iskriska zapojených v móde 3+1
- určený k inštalácii do rozvodov nn, predovšetkým pre siete TT do podružných rozvaděčů v objektech, lze použít i v sítích TN-S
- k ochrane rozvodov a zariadenie proti účinkom indukovaného prepätia pri údere blesku a proti spinaciemu prepätiu
Technické parametre
| Názov parametra | Hodnota parametra | |
|---|---|---|
| Typ SPD | T2 | |
| Montáž | lišta DIN 35 mm | |
| Menovité napätie | Un | 230 V AC |
| Najvyššie trvalé prevádzkové napätie L-N | Uc | 275,00 V AC |
| Najvyššie trvalé prevádzkové napätie N-PE | Uc | 255,00 V AC |
| Typ siete | TT | |
| Maximálne predistenie | 160 A gL/gG | |
| Menovitý skratový prúd | ISCCR | 50,0 kA |
| Menovitý výbojový prúd (8/20 µs) L-N | In | 20,00 kA |
| Menovitý výbojový prúd (8/20 µs) N-PE | In | 20,00 kA |
| Maximálny výbojový prúd (8/20 µs) L-N | Imax | 40,00 kA |
| Maximálny výbojový prúd (8/20 µs) N-PE | Imax | 40,00 kA |
| Napäťová ochranná hladina mód L-N | Up | 1,35 kV |
| Napäťová ochranná hladina mód L-PE | Up | 1,50 kV |
| Napäťová ochranná hladina mód N-PE | Up | 1,50 kV |
| Napäťová ochranná hladina pri 5 kA L-N | Up | 0,90 kV |
| Schopnosť samostatne vypnúť následný prúd N-PE | Ifi | 0,1 kA |
| Doba odozvy L-N | ta | 25 ns |
| Doba odozvy N-PE | ta | 100 ns |
| TOV 5 s L-N | 335 V | |
| TOV charakteristika (TOV 5 s) | výdržný | |
| TOV 120 min L-N | 440 V | |
| TOV charakteristika (120 min) | bezpečne poruchová | |
| TOV 200 ms L-PE | 1 455 V | |
| TOV 200 ms N-PE | 1 200 V | |
| TOV charakteristika (TOV 200 ms) | výdržná | |
| Prierez pripojovaných vodičov pevný (min) | 1,00 mm2 | |
| Prierez pripojovaných vodičov pevný (max) | 35,00 mm2 | |
| Prierez pripojovaných vodičov lanový (min) | 1,00 mm2 | |
| Prierez pripojovaných vodičov lanový (max) | 25,00 mm2 | |
| Signalizácia poruchy L-N | červené sfarbenie indikačného poľa | |
| Signalizácia poruchy N-PE | nie | |
| Stupeň kritia | IP 20 | |
| Rozsah provozných teplôt (min/max) | -40 / 80 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Spĺňa požiadavky normy | STN EN 61643-11:2013-08 | |
| Trieda ETIM | EC000941 | |
| Náhradný modul | SLP-275 V/0|SLP-NPE V/0 | |
| Colná nomenklatúra | 85363030 | |
| EAN | 8595090519461 |
Súbory na stiahnutie
-

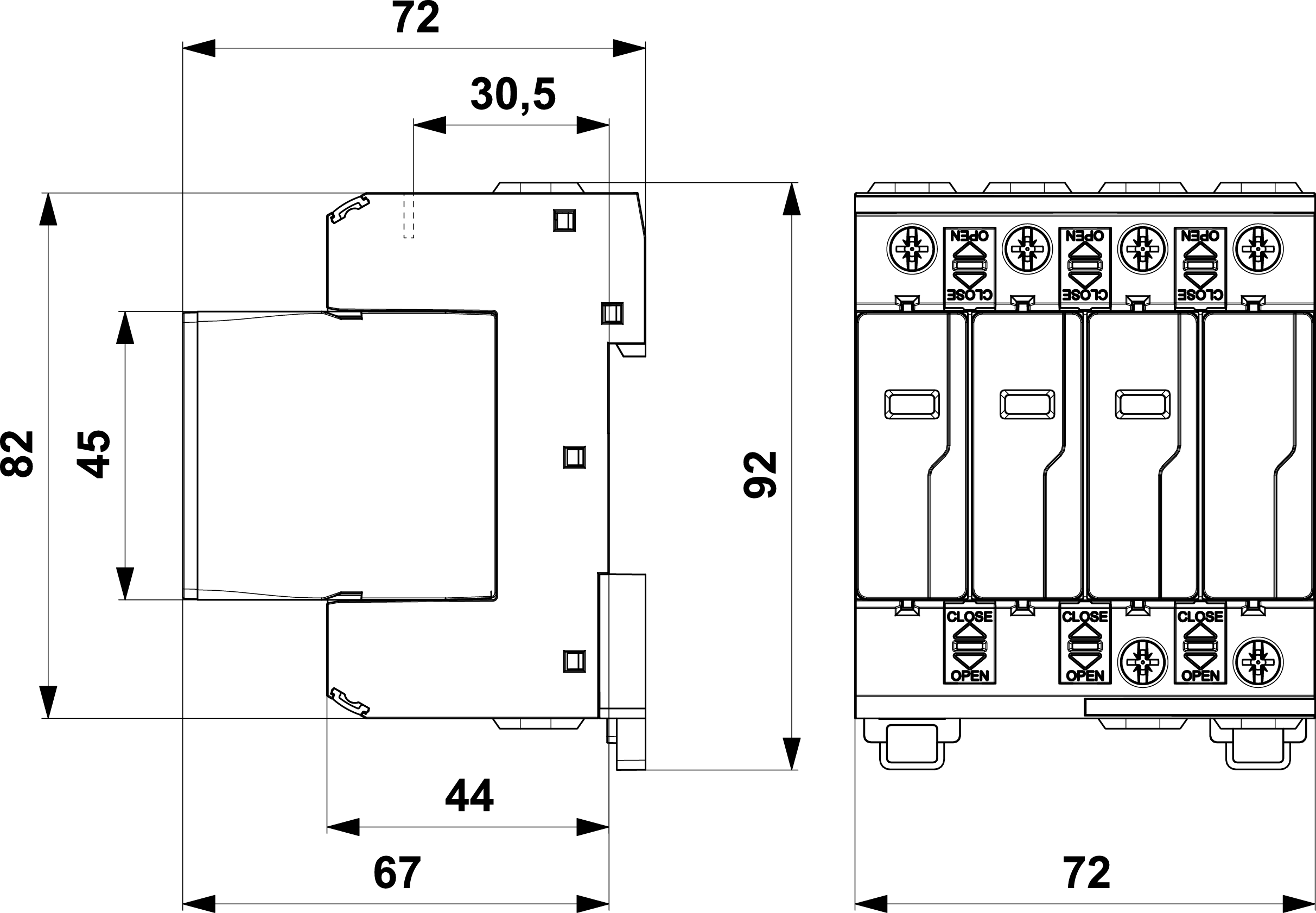

Rozmery produktu
-

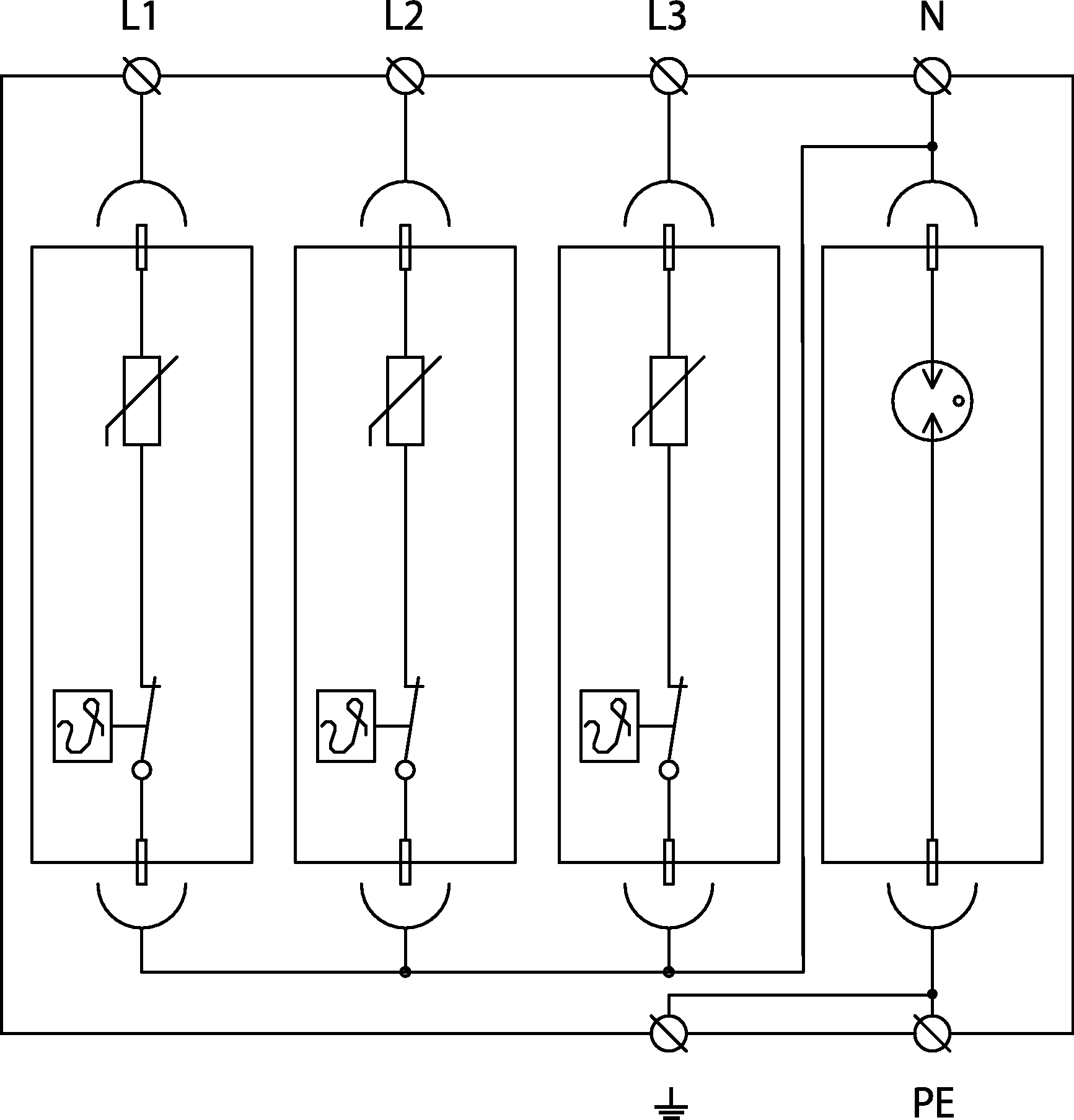

Schéma zapojenia
