Kombinované
SLP-275-VB/3+1
Objednávacie číslo: A07059
vyberateľný modul varistoru, optická signalizácia poruchy
- zostava trojpólového kombinovaného zvodiča prepätia (varistor so sériovo zapojeným uzatvoreným iskriskom) a zatvoreného iskriska zapojených v móde 3+1
- určený k inštalácii do rozvodov nn, predovšetkým do podružných rozvádzačov v miestach s kolísavým napätím a pri použití dieselgenerátorov. Je vhodný i pre inštaláciu do oznamovacích (MaR) obvodov.
- k ochrane rozvodov a zariadenie proti účinkom indukovaného prepätia pri údere blesku v oblastiach zo zvýšenou búrkovou aktivitou a proti spinaciemu prepätiu alebo k ochrane meracích obvodov ako prvý stupeň ochrany
- V kľudovom stave má veľmi malý unikajúci prúd, ktorý sa po celú dobu životnosti nemení, k stárnutiu ochranných prvkov nedochádza
Technické parametre
| Názov parametra | Hodnota parametra | |
|---|---|---|
| Typ SPD | T2 | |
| Montáž | lišta DIN 35 mm | |
| Menovité napätie | Un | 230/400 V AC |
| Najvyššie trvalé prevádzkové napätie L-N | Uc | 275,00 V AC |
| Najvyššie trvalé prevádzkové napätie N-PE | Uc | 255,00 V AC |
| Typ siete | TN-S|TT | |
| Maximálne predistenie | 125 A gL/gG | |
| Menovitý skratový prúd | ISCCR | 50,0 kA |
| Reziduálny prúd | IPE | 0,002 mA |
| Menovitý výbojový prúd (8/20 µs) | In | 20,00 kA |
| Maximálny výbojový prúd (8/20 µs) | Imax | 40,00 kA |
| Napäťová ochranná hladina mód L-N | Up | 1,50 kV |
| Napäťová ochranná hladina mód L-PE | Up | 2,50 kV |
| Napäťová ochranná hladina mód N-PE | Up | 1,50 kV |
| Schopnosť samostatne vypnúť následný prúd N-PE | Ifi | 0,1 kA |
| Doba odozvy | ta | 100 ns |
| TOV 5 s L-N | 335 V | |
| TOV charakteristika (TOV 5 s) | výdržný | |
| TOV 120 min L-N | 440 V | |
| TOV charakteristika (120 min) | výdržný | |
| TOV 200 ms L-PE | 1 455 V | |
| TOV 200 ms N-PE | 1 200 V | |
| TOV charakteristika (TOV 200 ms) | výdržná | |
| Prierez pripojovaných vodičov pevný (min) | 1,00 mm2 | |
| Prierez pripojovaných vodičov pevný (max) | 35,00 mm2 | |
| Prierez pripojovaných vodičov lanový (min) | 1,00 mm2 | |
| Prierez pripojovaných vodičov lanový (max) | 25,00 mm2 | |
| Signalizácia poruchy | červené sfarbenie indikačného poľa | |
| Diaľková signalizácia | nie | |
| Stupeň kritia | IP 20 | |
| Rozsah provozných teplôt (min/max) | -40 / 80 °C | |
| Rozsah vlhkosti | 5 - 95 % | |
| Spĺňa požiadavky normy | STN EN 61643-11:2013-08 | |
| Trieda ETIM | EC000941 | |
| Náhradný modul | SLP-275-VB/0|SLP-NPE V/0 | |
| Colná nomenklatúra | 85363030 | |
| EAN | 8595090570592 |
Súbory na stiahnutie
-
Rozmery produktu
-

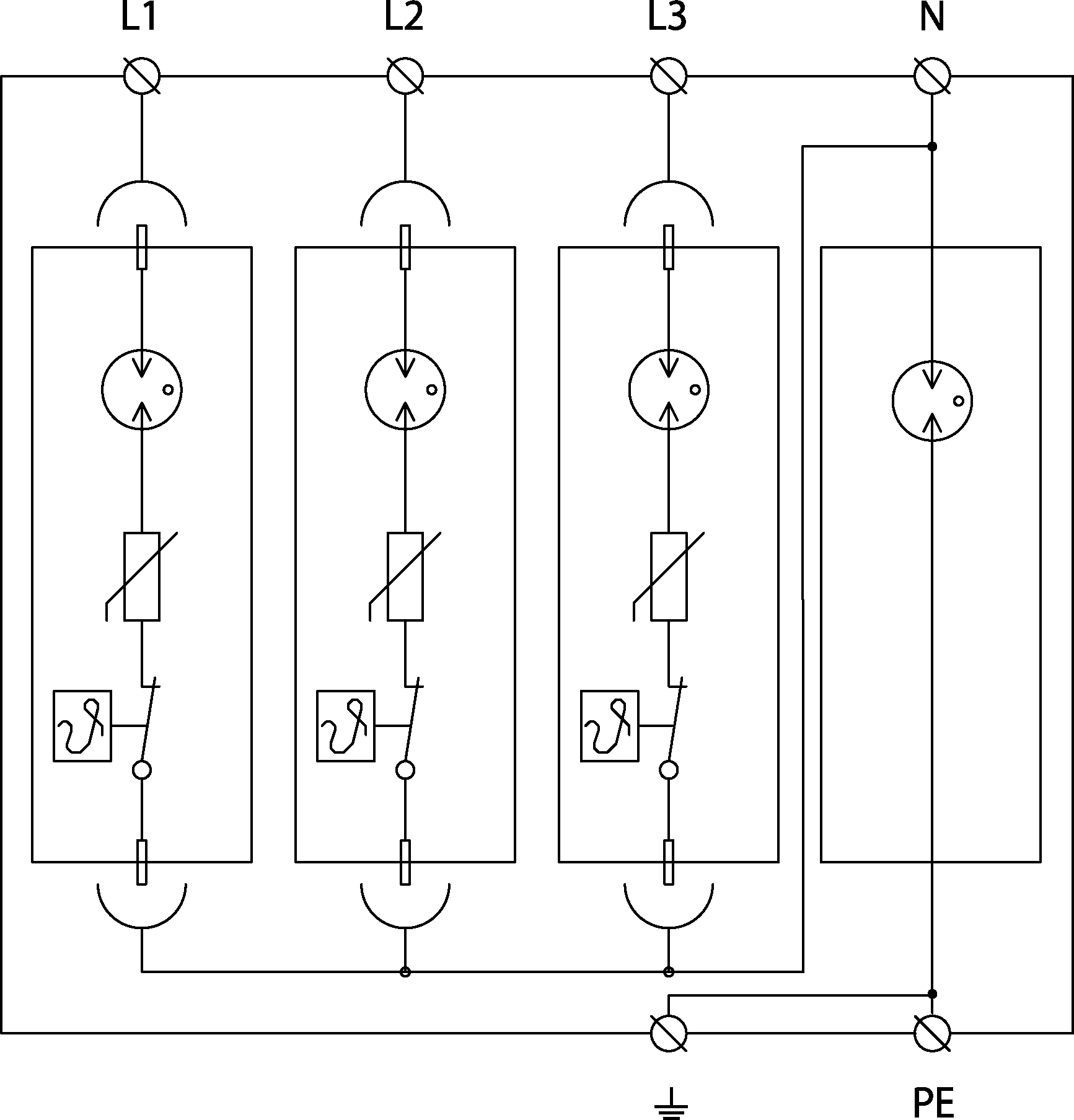

Schéma zapojenia
