ST1 (BD) - austauschbar
BD-090-T-V/2-16
Bestellnummer: A05550
Steckmodul
- Blitzstromableiter zwei zweiadriger Signalleitungen
- Montage am Rand der LPZ-0- und LPZ-1-Zonen an der Zuführung zum Gebäude
- hauptsächlich zum Schutz von Telekommunikationsleitungen gegen Stoßspannung
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| SPD-Typ | D1, C2 | |
| SPD-Montageort | ST 1 | |
| Montage | DIN-Schiene 35 mm | |
| Maximale Betriebsspannung | Uc | 50,00 V AC |
| Maximale Betriebsspannung | Uc | 70,00 V DC |
| Nennlaststrom | IL | 16,000 A |
| Grenzfrequenz Ader-Ader | f | 120,00 MHz |
| D1 Stoßentladestrom (10/350 µs) Ader-Ader | Iimp | 2,50 kA |
| D1 Gesamtableitstoßstrom (10/350 µs) Adern-PE | ITotal | 5,00 kA |
| C2 Nennableitstoßstrom (8/20 µs) pro Ader | In | 10,00 kA |
| C2 Gesamtableitstoßstrom (8/20 µs) Adern-PE | ITotal | 20,00 kA |
| C3 Spannungsschutzpegel Betriebsart Ader-PE bei 1 kV/µs | Up | 550 V |
| C3 Spannungsschutzpegel Betriebsart Ader-Ader bei 1 kV/µs | Up | 550 V |
| Ansprechzeit Ader-Ader | ta | 100 ns |
| Ansprechzeit Ader-PE | ta | 100 ns |
| Anschluss (Ein-/Ausgang) | Klemmen-Klemmen | |
| Min. Querschnitt für Seil | 0,14 mm2 | |
| Max. Querschnitt für Seil | 4,00 mm2 | |
| Min. Querschnitt für Litze | 0,14 mm2 | |
| Max. Querschnitt für Litze | 2,50 mm2 | |
| Betriebstemperaturbereich (min/max) | -40 / 70 °C | |
| nach Norm | EN 61643-21+A1, A2:2013, IEC 61643-21+A1, A2:2012 | |
| ETIM-Klasse | EC001466 | |
| Steckermodul | BD-090-T-V/2-0 | |
| Zolltarifnummer | 85363030 | |
| EAN | 8595090555506 |
Dateien zum Download
-

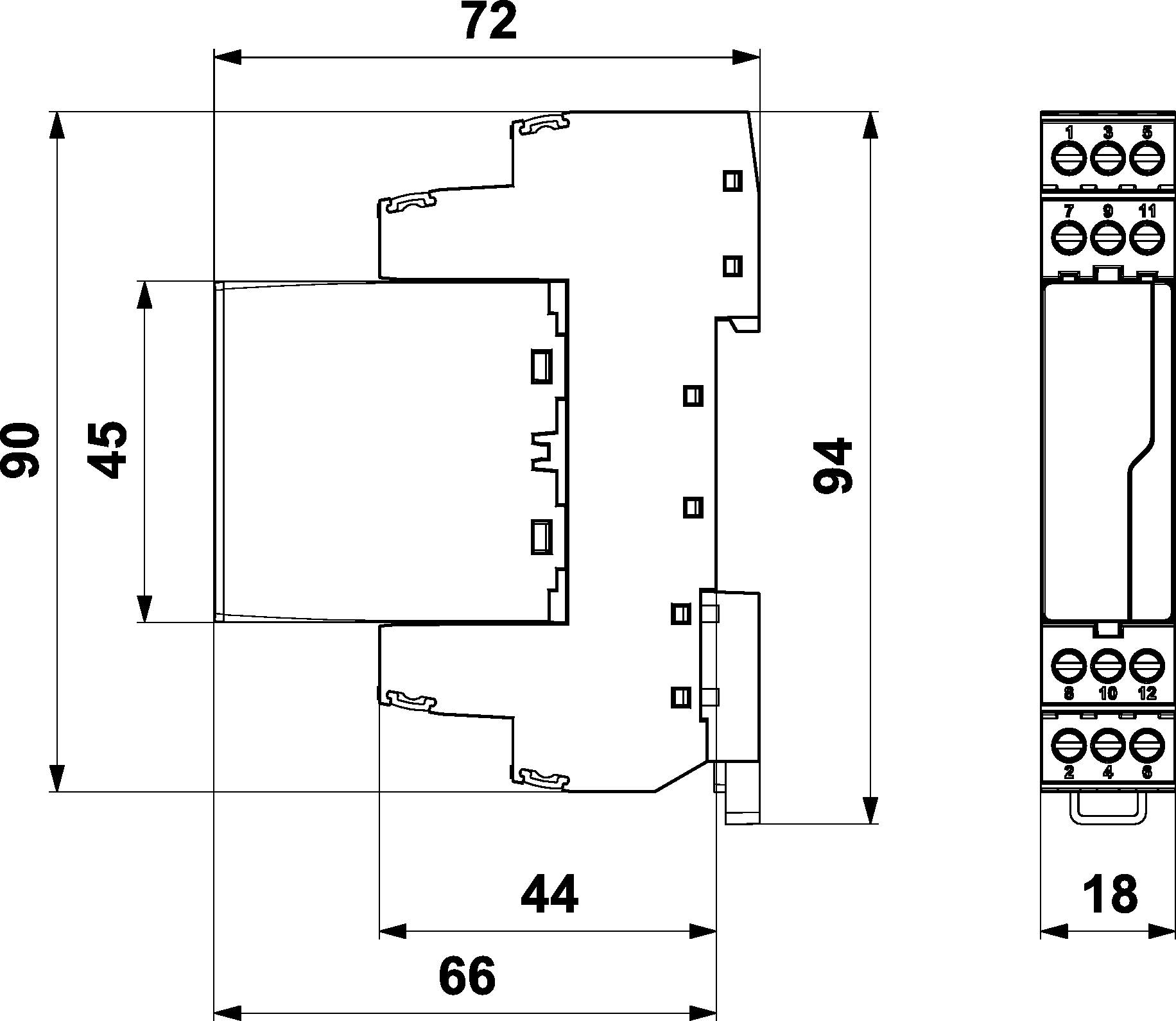

Produktabmessungen
-

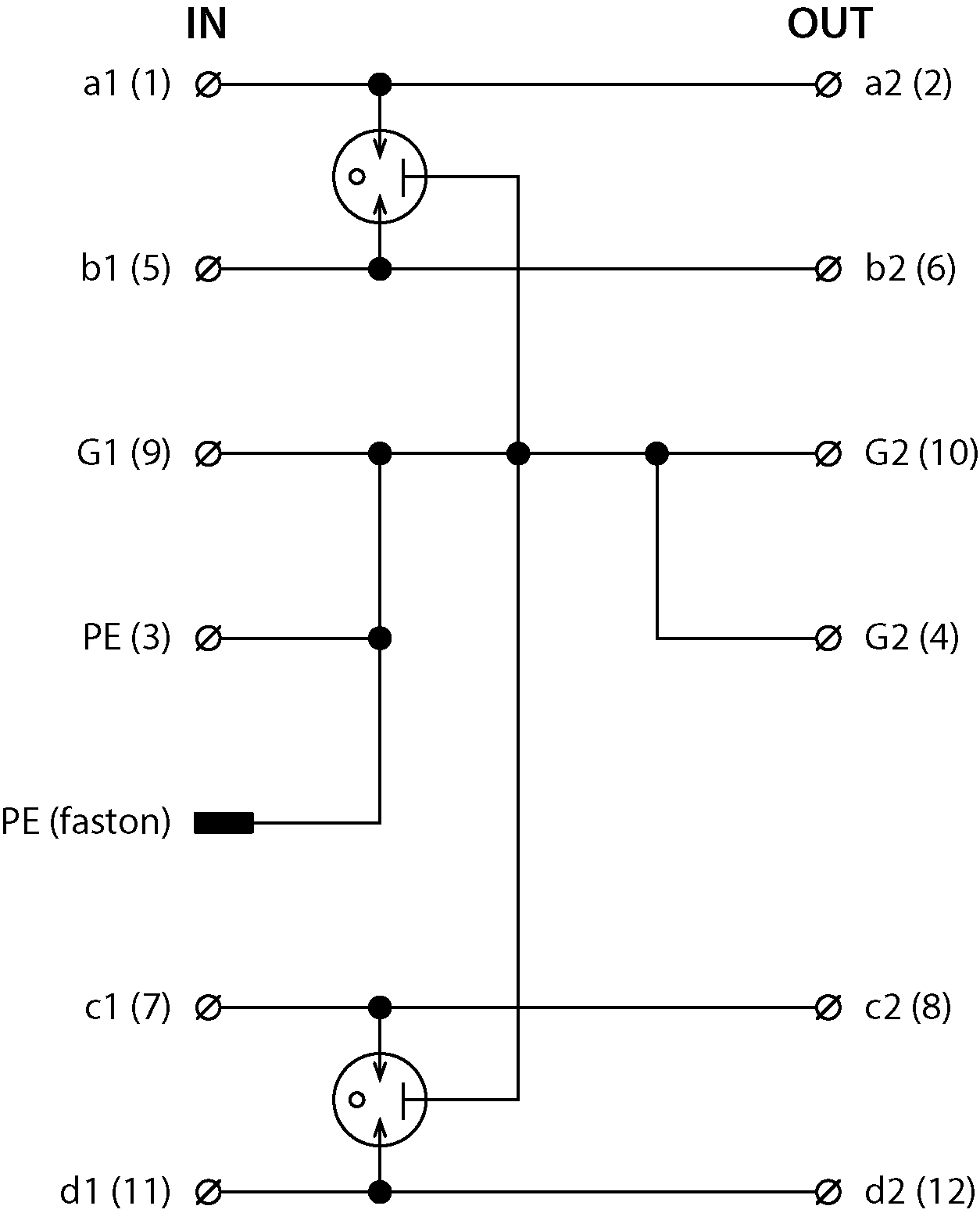

Prinzipschaltbild
