Spezial - für BUS (hohe Übertragungsgeschwindigkeiten)
BDMHF-006-V/1-4FR1
Bestellnummer: A06545
Entfernbares Modul, Kupplungsimpedanz (R-Widerstand), Leitung von der Schutzerde durch Blitzableiter getrennt
- Blitzstromableiter mit zweistufigem Überspannungsschutz von schnellen vieradrigen Signalleitungen
- Installation am Eingang eines Objekts an der Schnittstelle von LPZ 0-LPZ 1 und höher und kurz vor dem geschützten Gerät
- Zum Schutz der Schnittstellen der Steuerungssysteme MaR, EZS, EPS usw., insbesondere RS 485- und PROFIBUS-Schnittstellen, vor Impulsüberspannung
- Gegen Längsüberspannung (Ader - Schutzerde) und gegen Querüberspannung (Ader - Ader) Grob- und Feinüberspannungsschutz
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| SPD-Typ | D1, C2 | |
| SPD-Montageort | ST 1+2+3 | |
| Montage | DIN-Schiene 35 mm | |
| Nennspannung | Un | 6 V DC |
| Maximale Betriebsspannung | Uc | 6,00 V AC |
| Maximale Betriebsspannung | Uc | 8,50 V DC |
| Nennlaststrom | IL | 1,000 A |
| Grenzfrequenz Ader-Ader | f | 70,00 MHz |
| Serienwiderstand per Ader | R | 0,80 Ω |
| C2 Nennableitstoßstrom (8/20 µs) GND-PE | In | 10,00 kA |
| C2 Nennableitstoßstrom (8/20 µs) pro Ader | In | 10,00 kA |
| C2 Gesamtableitstoßstrom (8/20 µs) Adern-PE | ITotal | 20,00 kA |
| C3 Nennentladestrom (10/1000 µs) Ader-PE | ISM | 10 A |
| C3 Nennentladestrom (10/1000 µs) Ader-Ader | ISM | 10 A |
| C3 Spannungsschutzpegel Betriebsart GND-PE bei 1 kV/µs | Up | 550,00 V |
| C3 Spannungsschutzpegel Betriebsart Ader-GND bei 1 kV/µs | Up | 16,00 V |
| C3 Spannungsschutzpegel Betriebsart Ader-Ader bei 1 kV/µs | Up | 16 V |
| Ansprechzeit Ader-Ader | ta | 1 ns |
| Ansprechzeit Ader-GND | ta | 1 ns |
| Ansprechzeit GND-PE | ta | 100 ns |
| Anschluss (Ein-/Ausgang) | Klemmen-Klemmen | |
| Min. Querschnitt für Seil | 0,14 mm2 | |
| Max. Querschnitt für Seil | 4,00 mm2 | |
| Min. Querschnitt für Litze | 0,14 mm2 | |
| Max. Querschnitt für Litze | 2,50 mm2 | |
| Schutzklasse | IP 20 | |
| Betriebstemperaturbereich (min/max) | -40 / 70 °C | |
| nach Norm | EN 61643-21+A1, A2:2013, IEC 61643-21+A1, A2:2012 | |
| ETIM-Klasse | EC001625 | |
| Steckermodul | BDMHF-006-V/1-4-0 | |
| Zolltarifnummer | 85363010 | |
| EAN | 8595090565451 |
Dateien zum Download
-
Produktabmessungen
-

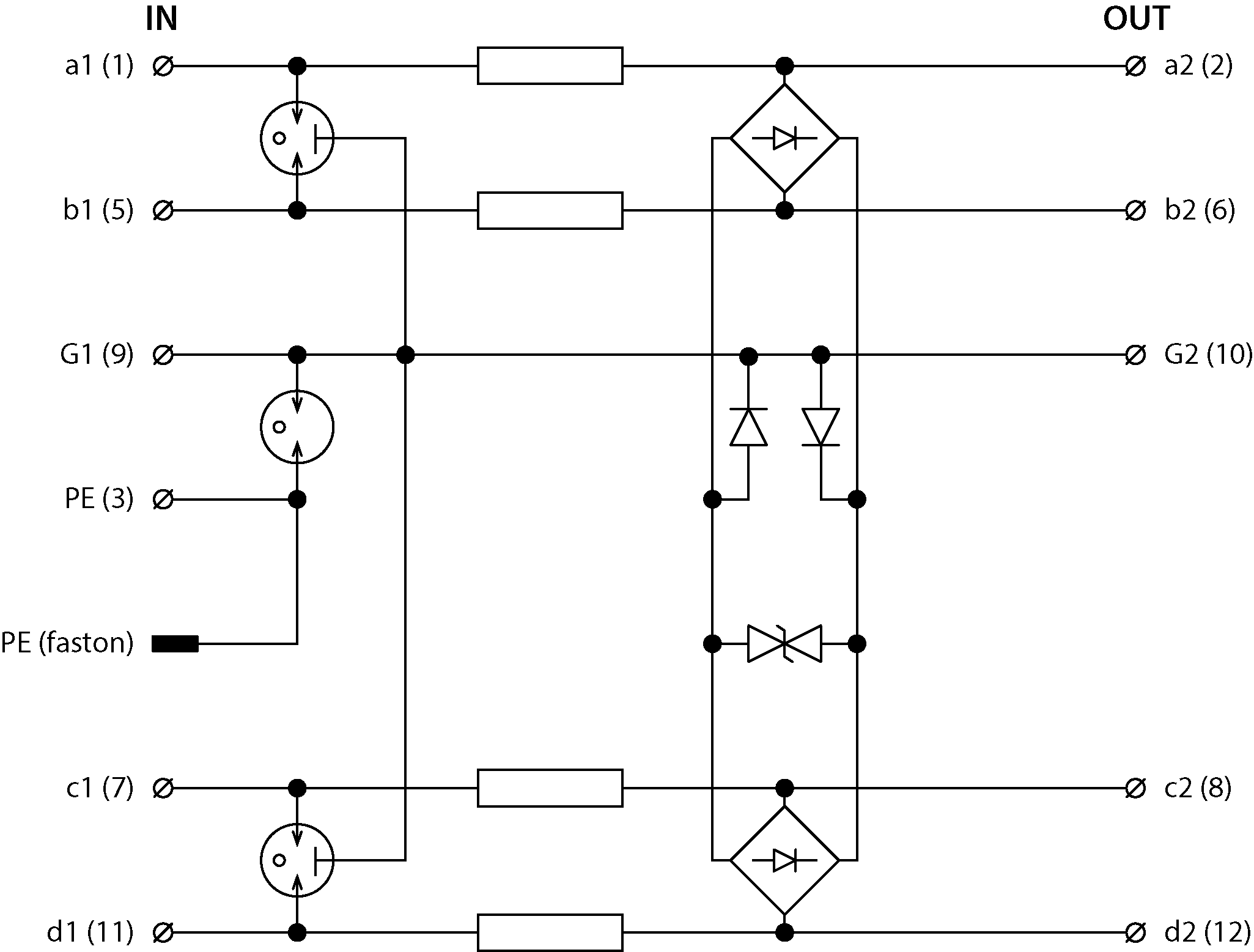

Prinzipschaltbild
