In LSA+ Schienen (CLSA)
CLSA-DSL
Bestellnummer: A05176
für LSA-PLUS-Trennleisten
- eine Kombination aus Grob- und Feinschutz der zweiadrigen Telekommunikationsleitungen inkl. ADSL
- Montage nah an geschützten Geräten
- zum Schutz von Telekommunikationsleitungen gegen die Einwirkung von Stoßspannung
- Grob- und Feinüberspannungsschutz im Differenzbetrieb (Ader – Ader) und Grobschutz im Gleichtaktbetrieb (Ader — PE)
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| SPD-Typ | C2, C3 | |
| SPD-Montageort | ST 2+3 | |
| Montage | LSA-Abschaltleiste | |
| Maximale Betriebsspannung | Uc | 120,00 V AC |
| Maximale Betriebsspannung | Uc | 170,00 V DC |
| Nennlaststrom | IL | 0,500 A |
| Serienwiderstand per Ader | R | 1,60 Ω |
| C2 Nennableitstoßstrom (8/20 µs) pro Ader | In | 5,00 kA |
| C2 Gesamtableitstoßstrom (8/20 µs) Adern-PE | ITotal | 10,00 kA |
| C2 Spannungsschutzpegel Betriebsart Ader-PE bei In | Up | 350 V |
| C2 Spannungsschutzpegel Betriebsart Ader-Ader bei In | Up | 280 V |
| C3 Spannungsschutzpegel Betriebsart Ader-PE bei 1 kV/µs | Up | 400 V |
| C3 Spannungsschutzpegel Betriebsart Ader-Ader bei 1 kV/µs | Up | 230 V |
| Ansprechzeit Ader-Ader | ta | 1 ns |
| Ansprechzeit Ader-PE | ta | 100 ns |
| Anschluss (Ein-/Ausgang) | LSA-Abschaltungsleiste | |
| Schutzklasse | IP 20 | |
| Betriebstemperaturbereich (min/max) | -40 / 70 °C | |
| nach Norm | EN 61643-21+A1, A2:2013, IEC 61643-21+A1, A2:2012 | |
| ETIM-Klasse | EC001625 | |
| Zubehör | Erdungsschiene | |
| Zolltarifnummer | 85363010 | |
| EAN | 8595090551768 |
Dateien zum Download
-
Produktabmessungen
-

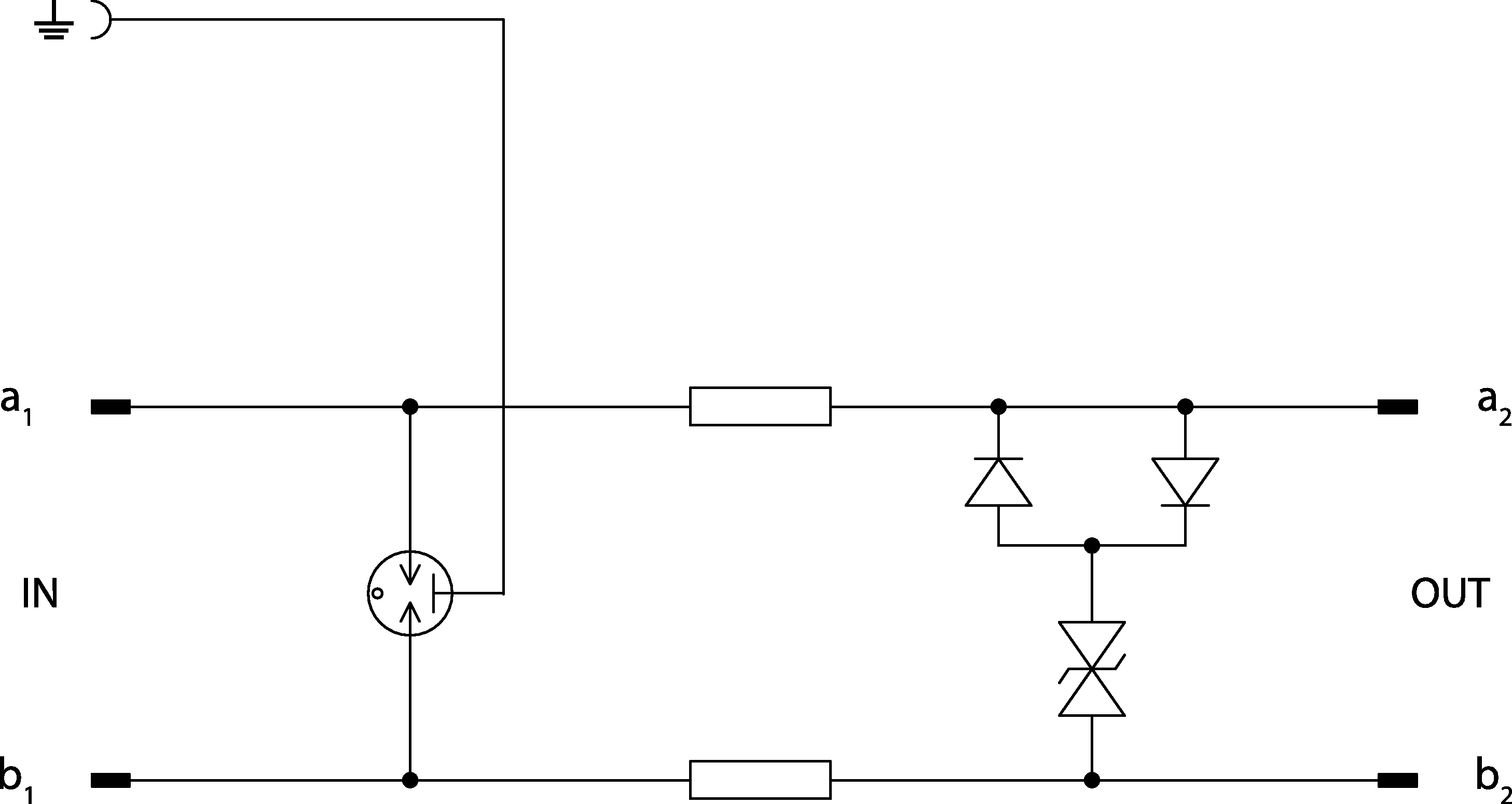

Prinzipschaltbild
