ST2+3 (DM) - Reihenklemme
DMJ-012/2-RB
Bestellnummer: A06065
Übertragungswiderstand (Widerstand), schraubenlose Klemmen
- Grob- und Feinüberspannungsschutz für zwei einadrige Signalnetzwerke
- Montage nah an geschützten Geräten
- zum Schutz von Kommunikationsschnittstellen und Steuerkreisen von Mess- und Regelsystemen, elektronischen Sicherheits- und Brandmeldesystemen usw. gegen die Einwirkung von Stoßspannung
- Grob- und Feinüberspannungsschutz im Gleichtaktbetrieb (Ader — PE)
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| SPD-Typ | C2, C3 | |
| SPD-Montageort | ST 2+3 | |
| Montage | DIN-Schiene 35 mm | |
| Nennspannung | Un | 12 V DC |
| Maximale Betriebsspannung | Uc | 11,00 V AC |
| Maximale Betriebsspannung | Uc | 16,00 V DC |
| Nennlaststrom | IL | 0,500 A |
| Grenzfrequenz Ader-Ader | f | 2,00 MHz |
| Serienwiderstand per Ader | R | 1,60 Ω |
| D1 Stoßentladestrom (10/350 µs) Ader-Ader | Iimp | 0,50 kA |
| D1 Gesamtableitstoßstrom (10/350 µs) Adern-PE | ITotal | 1,00 kA |
| C2 Nennableitstoßstrom (8/20 µs) pro Ader | In | 5,00 kA |
| C2 Gesamtableitstoßstrom (8/20 µs) Adern-PE | ITotal | 10,00 kA |
| C2 Spannungsschutzpegel Betriebsart Ader-PE bei In | Up | 40 V |
| C3 Spannungsschutzpegel Betriebsart Ader-PE bei 1 kV/µs | Up | 20 V |
| Ansprechzeit Ader-PE | ta | 1 ns |
| Anschluss (Ein-/Ausgang) | schraubenlose Klemmen/schraubenlose Klemmen | |
| Min. Querschnitt für Seil | 0,08 mm2 | |
| Max. Querschnitt für Seil | 4,00 mm2 | |
| Min. Querschnitt für Litze | 0,08 mm2 | |
| Max. Querschnitt für Litze | 2,50 mm2 | |
| Schutzklasse | IP 20 | |
| Betriebstemperaturbereich (min/max) | -40 / 70 °C | |
| nach Norm | EN 61643-21+A1, A2:2013, IEC 61643-21+A1, A2:2012 | |
| ETIM-Klasse | EC001625 | |
| Zolltarifnummer | 85363010 | |
| EAN | 8595090560654 |
Dateien zum Download
-
Produktabmessungen
-

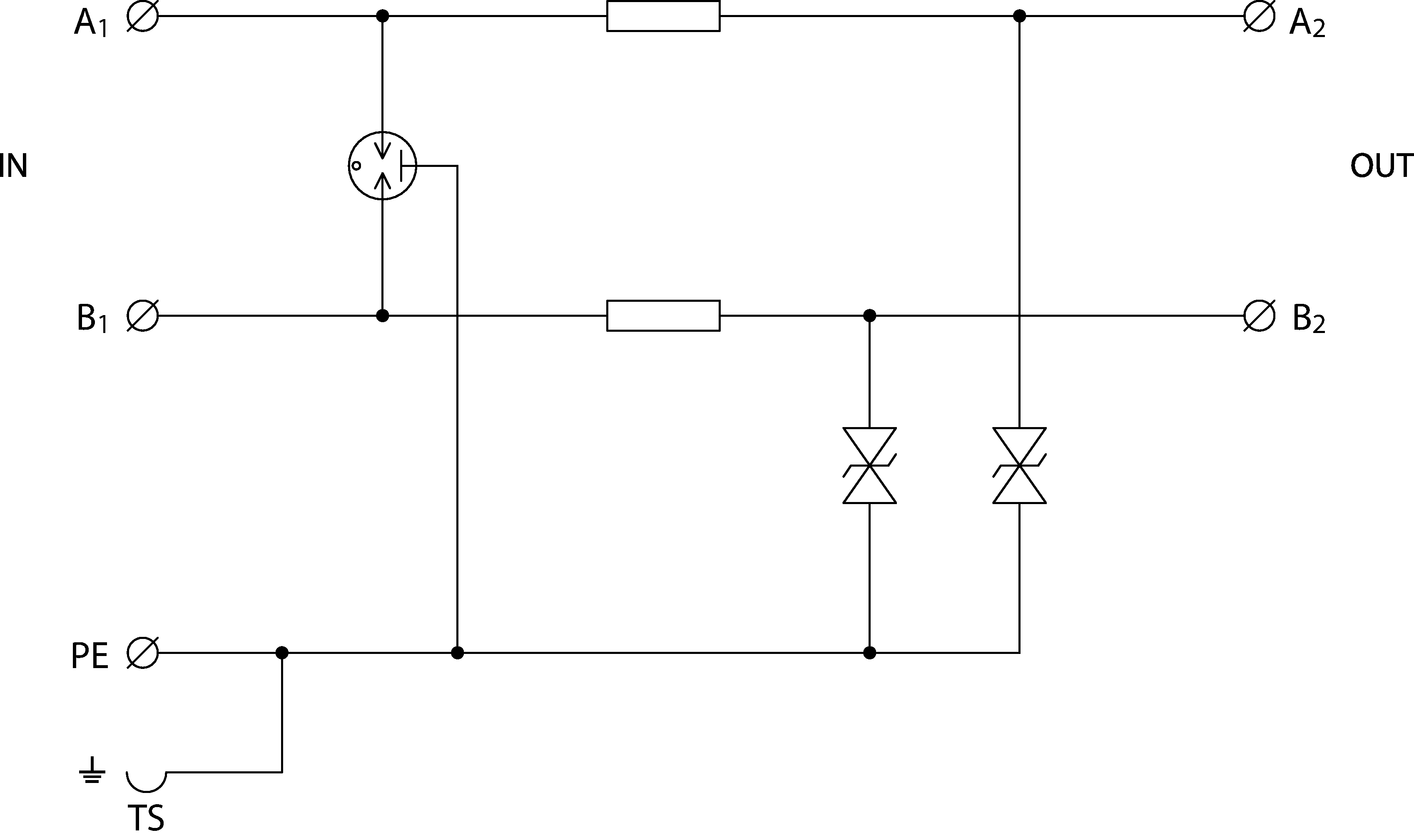

Prinzipschaltbild
