Spezial - mit Strombegrenzung
DMS-048T
Bestellnummer: A06597
Übertragungswiderstand (Widerstand)
- spezieller zweistufiger Überspannungsschutz zweiadriger Signalleitungen mit Strombegrenzung
- Montage nah an geschützten Geräten
- zum Schutz von Kommunikationsschnittstellen, hauptsächlich Messschleifen, für Mess- und Regelsysteme, elektronische Sicherheits- und Brandmeldesysteme usw. gegen Stoßspannung bei langen Leitungen mit Stromnetz parallellaufend
- Grob- und Feinüberspannungsschutz im Differenzbetrieb (Ader – Ader) und Grobüberspannungsschutz im Gleichtaktbetrieb (Ader — PE)
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| SPD-Typ | C2 | |
| SPD-Montageort | ST 2+3 | |
| Montage | DIN-Schiene 35 mm | |
| Nennspannung | Un | 48 V DC |
| Maximale Betriebsspannung | Uc | 39,00 V AC |
| Maximale Betriebsspannung | Uc | 56,00 V DC |
| Nennlaststrom | IL | 0,060 A |
| Grenzfrequenz Ader-Ader | f | 1,80 MHz |
| Serienwiderstand per Ader | R | 8,00 Ω |
| C2 Nennableitstoßstrom (8/20 µs) pro Ader | In | 5,00 kA |
| C2 Gesamtableitstoßstrom (8/20 µs) Adern-PE | ITotal | 10,00 kA |
| C2 Spannungsschutzpegel Betriebsart Ader-PE bei In | Up | 450 V |
| C2 Spannungsschutzpegel Betriebsart Ader-Ader bei In | Up | 90 V |
| Ansprechzeit Ader-Ader | ta | 1 ns |
| Ansprechzeit Ader-PE | ta | 100 ns |
| Anschluss (Ein-/Ausgang) | Klemmen | |
| Max. Querschnitt für Seil | 2,50 mm2 | |
| Max. Querschnitt für Litze | 2,50 mm2 | |
| Schutzklasse | IP 20 | |
| Betriebstemperaturbereich (min/max) | -40 / 70 °C | |
| nach Norm | EN 61643-21+A1, A2:2013, IEC 61643-21+A1, A2:2012 | |
| ETIM-Klasse | EC001625 | |
| Zolltarifnummer | 85363030 | |
| EAN | 8595090565970 |
Dateien zum Download
-

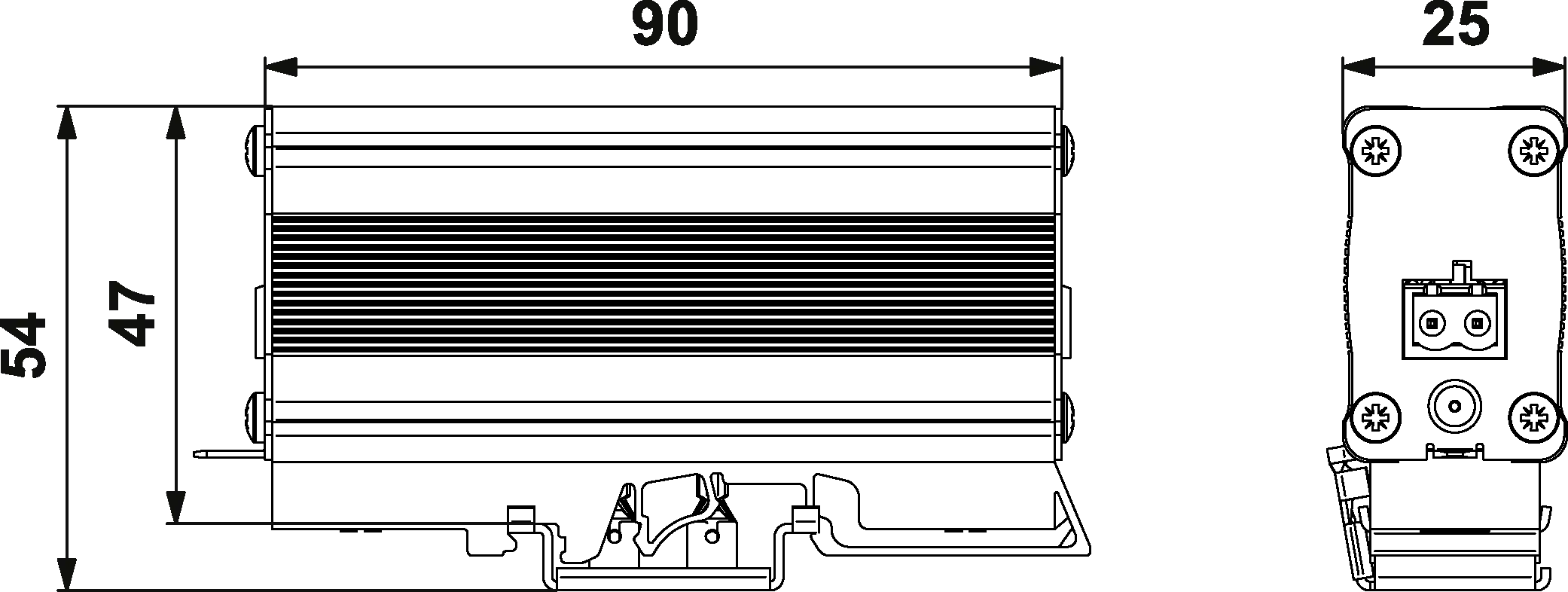

Produktabmessungen
-

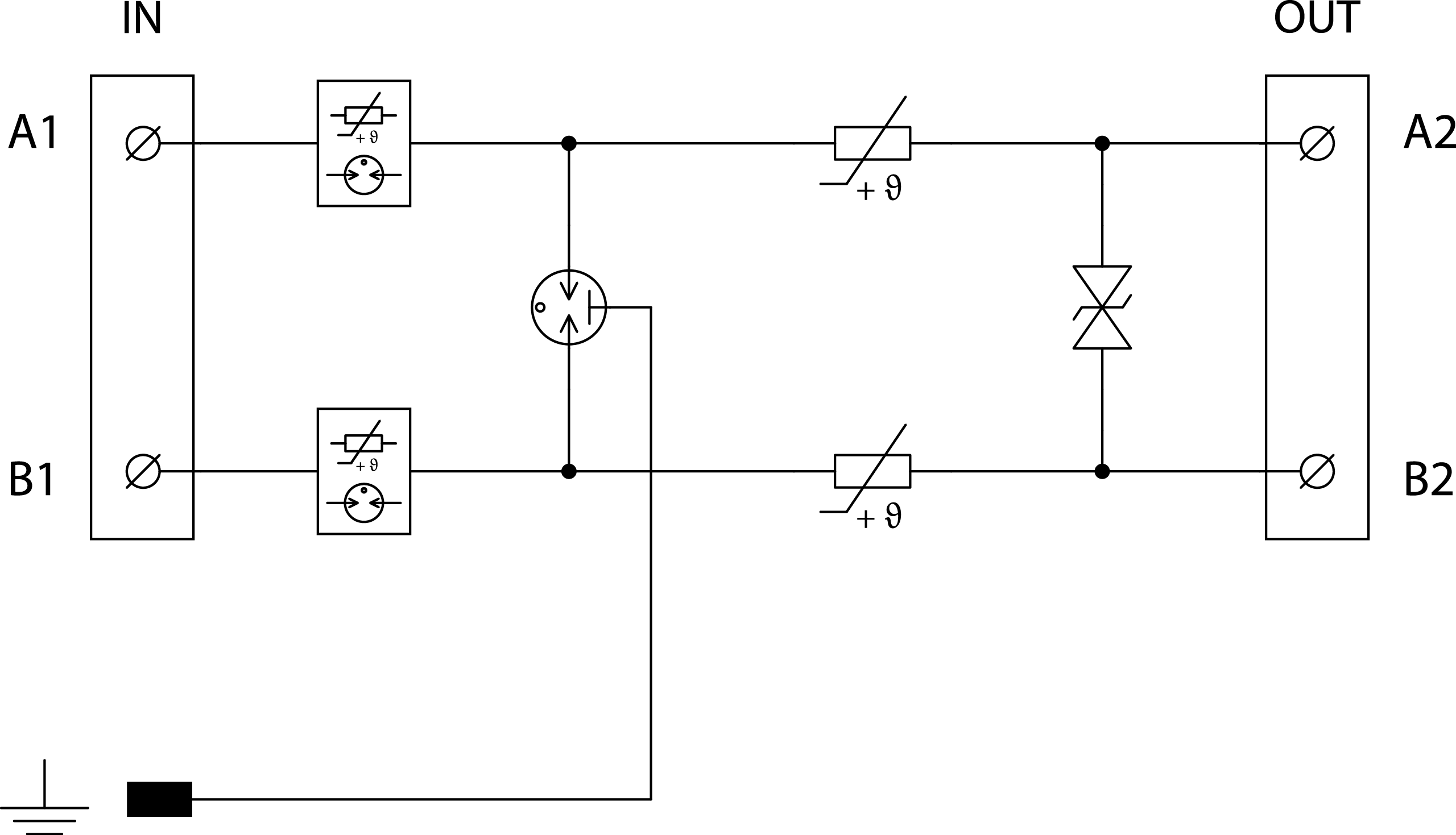

Prinzipschaltbild
