MOV
FLP-12,5-075-VH/1S
Bestellnummer: A04169
Steckmodul, optische Störungssignalisierung, Fernstörungssignalisierung§ 1 Varistor-Blitzstromableiter§ Montage an den Zonengrenzen LPZ 0 und LPZ 1 oder darüberhinausgehend§ zum Schutz gegen die Einwirkung von Blitzteilströmen, geführten Blitz- oder Schaltüberspannungen
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| SPD-Typ | T1, T2 | |
| Montage | DIN-Schiene 35 mm | |
| Nennspannung | Un | 48÷60 V AC/DC |
| Maximale Betriebsspannung | Uc | 75,00 V AC |
| Maximale Betriebsspannung | Uc | 75,00 V DC |
| Netzart | TN | |
| Maximale Vorsicherung | 160 A gL/gG | |
| Kurzschlussstrom | ISCCR | 25,0 kA |
| Stoßentladestrom (10/350 µs) | Iimp | 12,50 kA |
| Nennableitstoßstrom (8/20 µs) | In | 20,00 kA |
| maximaler Entladestrom (8/20 µs) | Imax | 40,00 kA |
| Spannungsschutzpegel | Up | 0,45 kV |
| Ansprechzeit | ta | 25 ns |
| Min. Querschnitt für Seil | 1,00 mm2 | |
| Max. Querschnitt für Seil | 35,00 mm2 | |
| Min. Querschnitt für Litze | 1,00 mm2 | |
| Max. Querschnitt für Litze | 25,00 mm2 | |
| Max. Querschnitt des Fernmeldekontakt | 1,5 mm2 | |
| Max. Querschnitt des Fernmeldekontakt, Litze | 1,5 mm2 | |
| Fehleranzeige | rotes Anzeigenfeld | |
| Fernanzeige | potentialfreier Wechselkontakt | |
| Potentialfreiem Fernmeldekontakt | 250V/0,5A AC,250V/0,1A DC | |
| Schutzklasse | IP 20 | |
| Betriebstemperaturbereich (min/max) | -40 / 80 °C | |
| Feuchtigkeit | 5 - 95 % | |
| nach Norm | EN 61643-11:2012, IEC 61643-11:2011 | |
| ETIM-Klasse | EC000381 | |
| Steckermodul | FLP-12,5-075-VH/0 | |
| Zolltarifnummer | 85363030 | |
| EAN | 8595090541691 |
Dateien zum Download
-

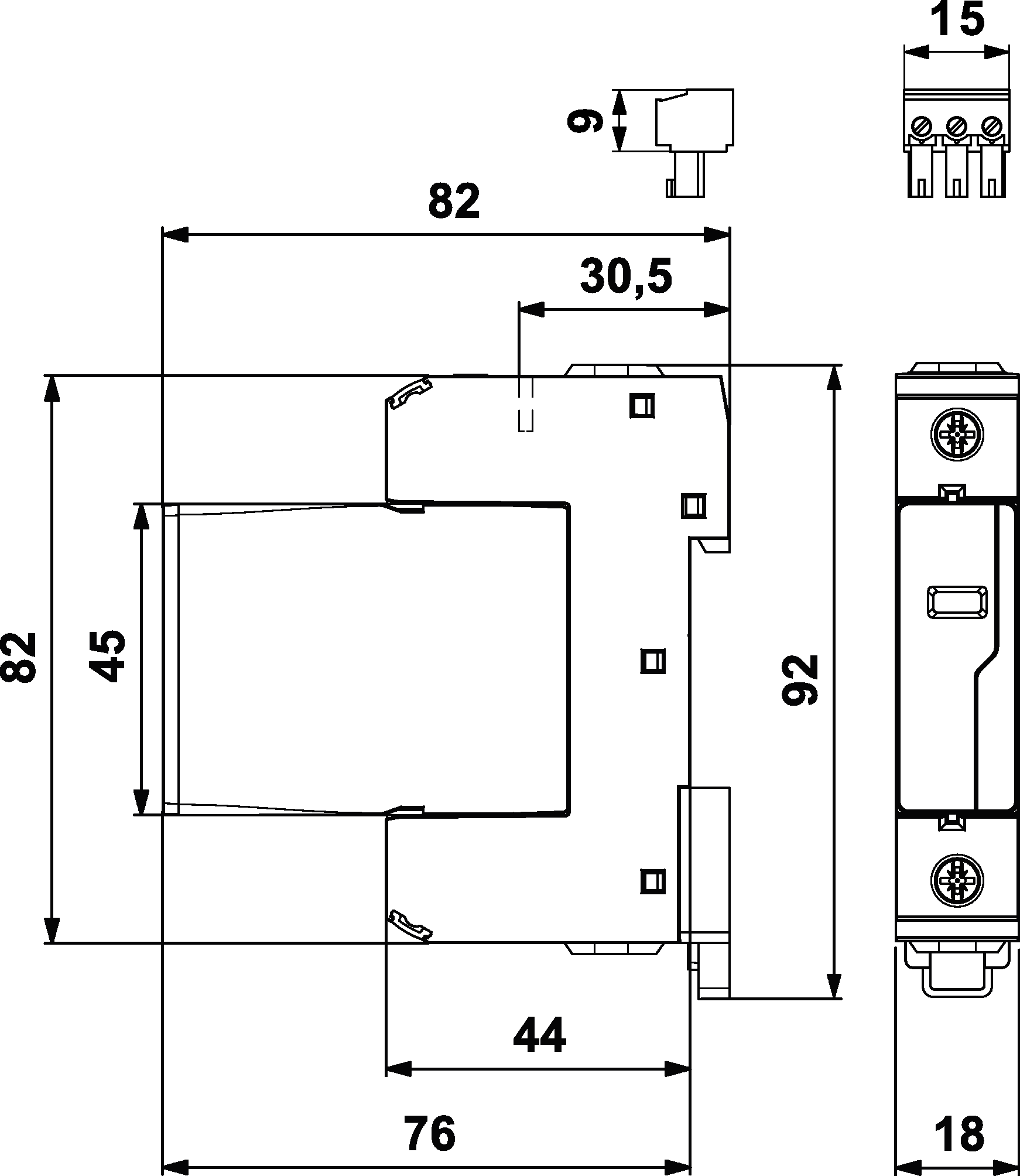

Produktabmessungen
-
Prinzipschaltbild
