Kombiniert - T1 (25 kA)
FLP-25-T1-V/2
Bestellnummer: A06259
Entfernbares Modul, optische Fehlersignalisierung, Möglichkeit der Modulblockierung
- Zweipoliger Hochleistungs-Kombi-Blitzstromableiter, ohne nachfolgende Ströme
- Installation in Niederspannungsverteilungen an den Schnittstellen der LPZ 0-LPZ 1 Zone, hauptsächlich zu den Hauptverteilern
- Zum Schutz gegen Überspannung "bei direkten und indirekten Blitzeinschlägen, eignet für Familienhäuser, Büro- und Industriegebäude
- " Koordiniert mit SPD Typ 2 (SLP-275 V) auch ohne den Einsatz von Isolationsdrosseln, Null Leckstrom
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| SPD-Typ | T1 | |
| Montage | DIN-Schiene 35 mm | |
| Nennspannung | Un | 230 V AC |
| Maximale Betriebsspannung | Uc | 260,00 V AC |
| Nennlaststrom V-Schaltung | IL | 125 A |
| Netzart | TN | |
| Maximale Vorsicherung | 250 A gL/gG | |
| Maximale Vorsicherung bei V-Verdrahtung | 125 A gL/gG | |
| Kurzschlussstrom | ISCCR | 50,0 kA |
| Gesamtableitstoßstrom (10/350 µs) | ITotal(10/350) | 50,00 kA |
| Stoßentladestrom (10/350 µs) | Iimp | 25,00 kA |
| Spannungsschutzpegel | Up | 1,50 kV |
| Ansprechzeit | ta | 100 ns |
| TOV 5 s L-N | 335 V | |
| TOV-Eigenschaft (5 s) | Widerstand | |
| Min. Querschnitt für Seil | 2,50 mm2 | |
| Max. Querschnitt für Seil | 50,00 mm2 | |
| Min. Querschnitt für Litze | 2,50 mm2 | |
| Max. Querschnitt für Litze | 35,00 mm2 | |
| Fehleranzeige | rotes Anzeigenfeld | |
| Fernanzeige | nein | |
| Schutzklasse | IP 20 | |
| Betriebstemperaturbereich (min/max) | -40 / 80 °C | |
| Feuchtigkeit | 5 - 95 % | |
| nach Norm | EN 61643-11:2012, IEC 61643-11:2011 | |
| ETIM-Klasse | EC000381 | |
| Steckermodul | FLP-25-T1-V/0 | |
| Zolltarifnummer | 85363090 | |
| EAN | 8595090562597 |
Dateien zum Download
-

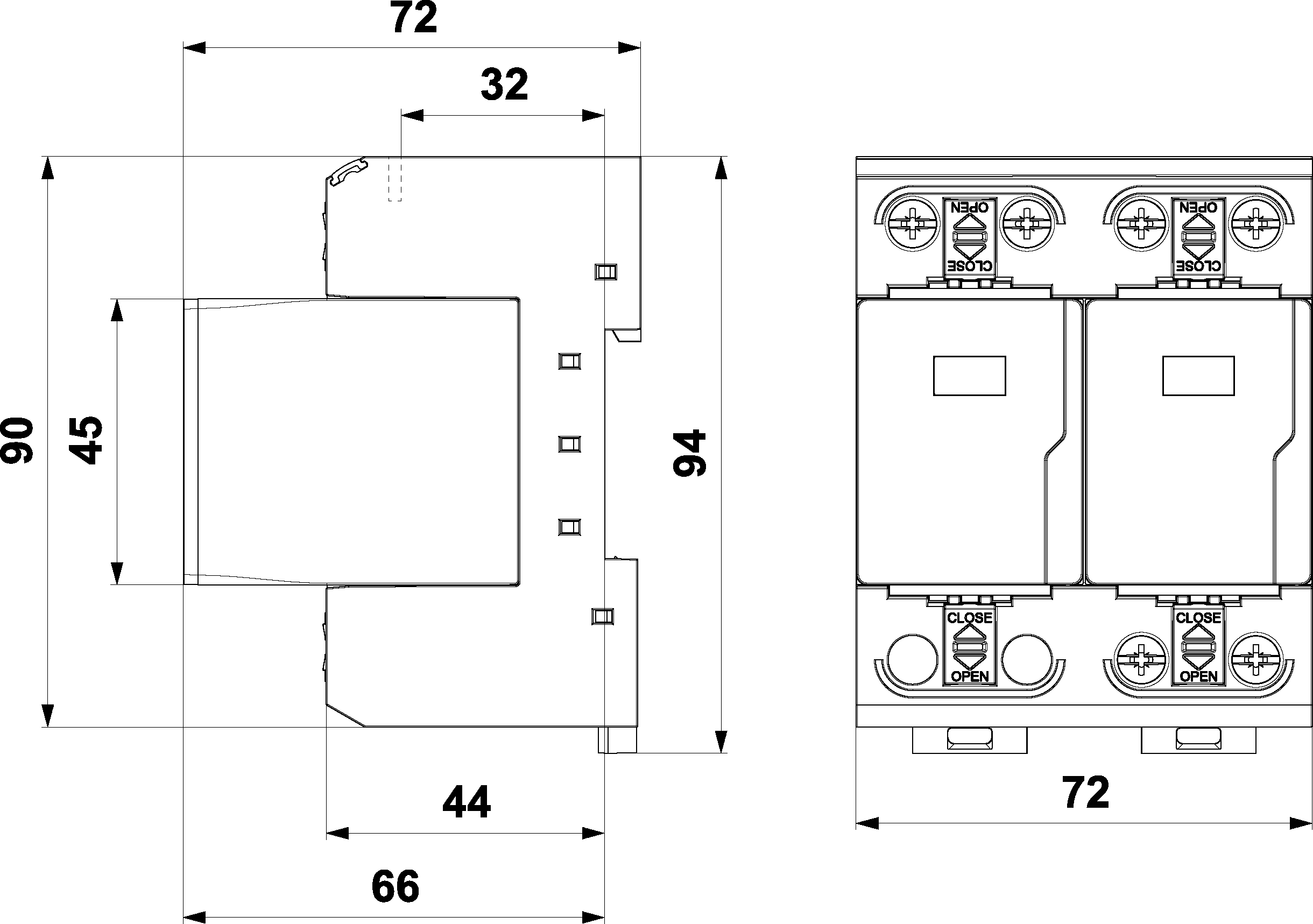

Produktabmessungen
-

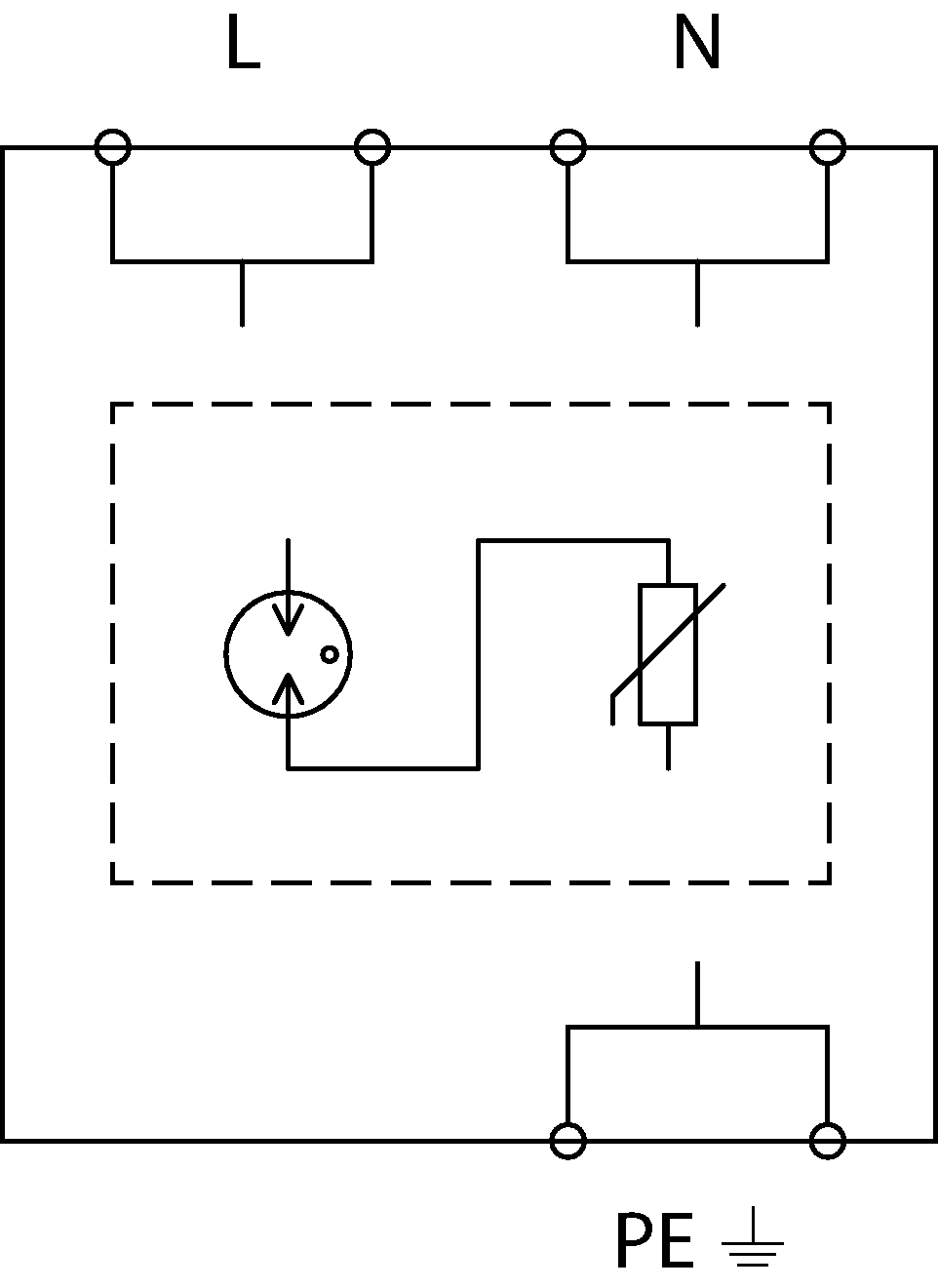

Prinzipschaltbild
