Kombiniert - T1 (25 kA)

FLP-25-T1-V/3+1

Bestellnummer: A05304

Steckmodul, optische Störungssignalisierung, Modulverriegelung

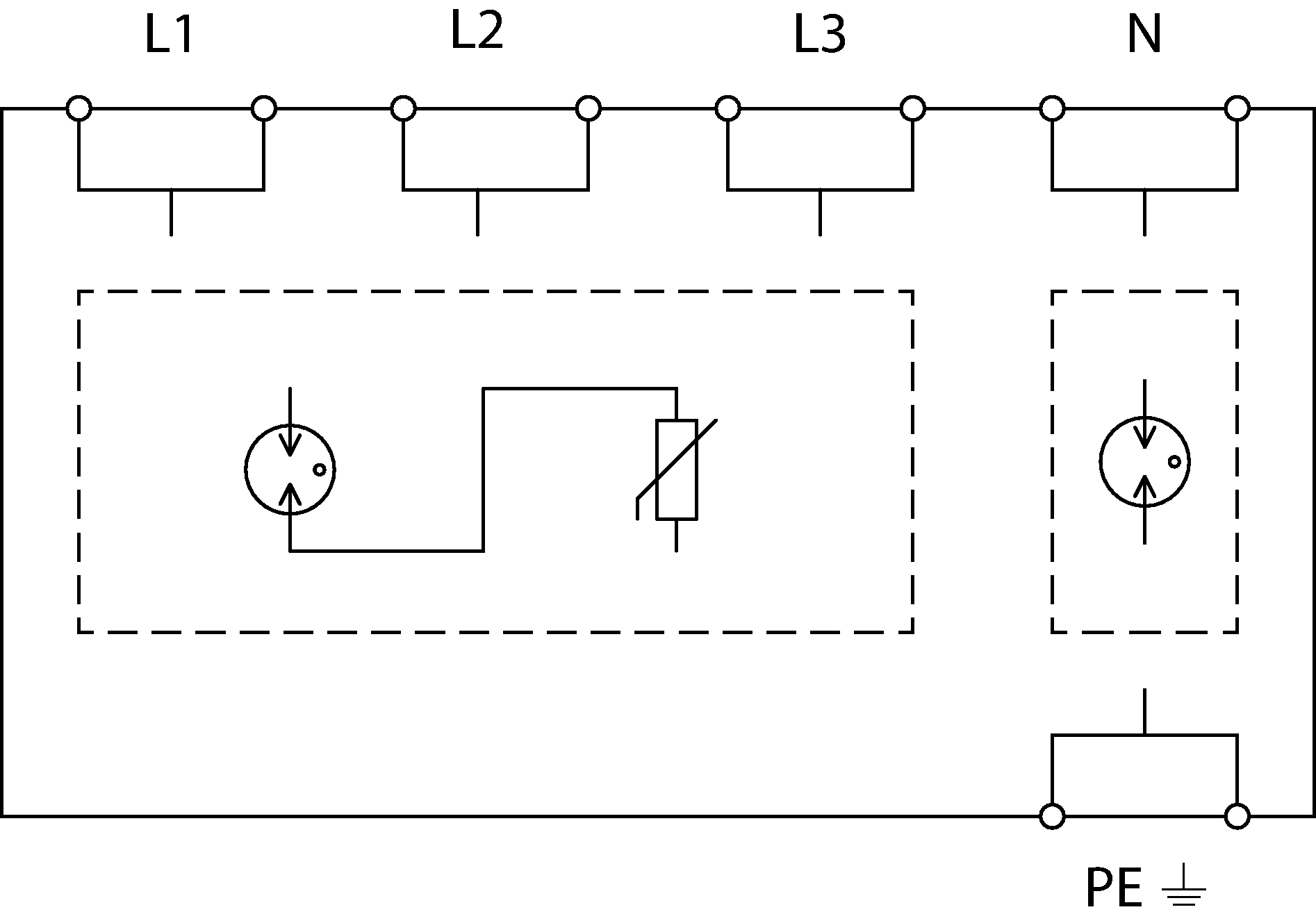

Eine Kombination aus dreipoligem hochleistungsfähigem Blitzstromableiter und gekapselter hochleistungsfähiger Funkenstrecke im 3+1 Betriebsmodus, leckstromfrei
Montage an den Zonengrenzen LPZ 0 und LPZ 1 oder darüberhinausgehend, hauptsächlich an den Hauptverteilungen
zum Schutz gegen die Einwirkung von direkten oder indirekten Blitzeinschlägen für unterschiedliche Anwendungen: Häuser, Büros und Industriebauten
Koordinierung mit ÜSG Typ 2 (SL-275 V) auch ohne Überspannungs-Entkopplungsdrosseln

Technische Parameter

Parametername		Parameterwert
SPD-Typ		T1
Montage		DIN-Schiene 35 mm
Nennspannung	U_n	230 V AC
Maximale Betriebsspannung L-N	U_c	260,00 V AC
Maximale Betriebsspannung N-PE	U_c	255,00 V AC
Nennlaststrom V-Schaltung	I_L	125 A
Netzart		TT
Maximale Vorsicherung		250 A gL/gG
Maximale Vorsicherung bei V-Verdrahtung		125 A gL/gG
Kurzschlussstrom	I_SCCR	50,0 kA
Gesamtableitstoßstrom (10/350 µs)	I_{Total(10/350)}	100,00 kA
Stoßentladestrom (10/350 µs) L-N	I_imp	25,00 kA
Stoßentladestrom (10/350 µs) N-PE	I_imp	100,00 kA
Spannungsschutzpegel L-N	U_p	1,50 kV
Spannungsschutzpegel L-PE	U_p	2,20 kV
Spannungsschutzpegel N-PE	U_p	1,50 kV
Möglichkeit zur unabhängigen Abschaltung des folgenden Stroms N-PE	I_fi	0,1 kA
Ansprechzeit L-N	t_a	100 ns
Ansprechzeit N-PE	t_a	100 ns
TOV 5 s L-N		335 V
TOV-Eigenschaft (5 s)		Widerstand
TOV 200 ms N-PE		1 200 V
TOV-Eigenschaft (200 ms)		Widerstand
Min. Querschnitt für Seil		2,50 mm²
Max. Querschnitt für Seil		50,00 mm²
Min. Querschnitt für Litze		2,50 mm²
Max. Querschnitt für Litze		35,00 mm²
Fehleranzeige L-N		rotes Anzeigenfeld
Fehleranzeige N-PE		nein
Schutzklasse		IP 20
Betriebstemperaturbereich (min/max)		-40 / 80 °C
Feuchtigkeit		5 - 95 %
nach Norm		EN 61643-11:2012, IEC 61643-11:2011
ETIM-Klasse		EC000381
Steckermodul		FLP-25-T1-V/0\|FLP-A100N V/0
Zolltarifnummer		85363090
EAN		8595090553045
