Kombiniert - T1 (25 kA)
FLP-25-T1-VS/4
Bestellnummer: A05303
Steckmodul, optische Störungssignalisierung, Modulverriegelung, Fernstörungssignalisierung
- Vierpoliger hochleistungsfähiger Blitzstromableiter, leckstromfrei
- Montage an den Zonengrenzen LPZ 0 und LPZ 1 oder darüberhinausgehend, hauptsächlich an den Hauptverteilungen
- zum Schutz gegen die Einwirkung von direkten oder indirekten Blitzeinschlägen für unterschiedliche Anwendungen: Häuser, Büros und Industriebauten
- Koordinierung mit ÜSG Typ 2 (SL-275 V) auch ohne Überspannungs-Entkopplungsdrosseln
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| SPD-Typ | T1 | |
| Montage | DIN-Schiene 35 mm | |
| Nennspannung | Un | 230 V AC |
| Maximale Betriebsspannung | Uc | 260,00 V AC |
| Nennlaststrom V-Schaltung | IL | 125 A |
| Netzart | TN | |
| Maximale Vorsicherung | 250 A gL/gG | |
| Maximale Vorsicherung bei V-Verdrahtung | 125 A gL/gG | |
| Kurzschlussstrom | ISCCR | 50,0 kA |
| Gesamtableitstoßstrom (10/350 µs) | ITotal(10/350) | 100,00 kA |
| Stoßentladestrom (10/350 µs) | Iimp | 25,00 kA |
| Spannungsschutzpegel | Up | 1,50 kV |
| Ansprechzeit | ta | 100 ns |
| TOV 5 s L-N | 335 V | |
| TOV-Eigenschaft (5 s) | Widerstand | |
| Min. Querschnitt für Seil | 2,50 mm2 | |
| Max. Querschnitt für Seil | 50,00 mm2 | |
| Min. Querschnitt für Litze | 2,50 mm2 | |
| Max. Querschnitt für Litze | 35,00 mm2 | |
| Max. Querschnitt des Fernmeldekontakt | 1,5 mm2 | |
| Max. Querschnitt des Fernmeldekontakt, Litze | 1,5 mm2 | |
| Fehleranzeige | rotes Anzeigenfeld | |
| Fernanzeige | potentialfreier Wechselkontakt | |
| Potentialfreiem Fernmeldekontakt | 250V/0,5A AC,250V/0,1A DC | |
| Schutzklasse | IP 20 | |
| Betriebstemperaturbereich (min/max) | -40 / 80 °C | |
| Feuchtigkeit | 5 - 95 % | |
| nach Norm | EN 61643-11:2012, IEC 61643-11:2011 | |
| ETIM-Klasse | EC000381 | |
| Steckermodul | FLP-25-T1-V/0 | |
| Zolltarifnummer | 85363090 | |
| EAN | 8595090553038 |
Dateien zum Download
-
Produktabmessungen
-

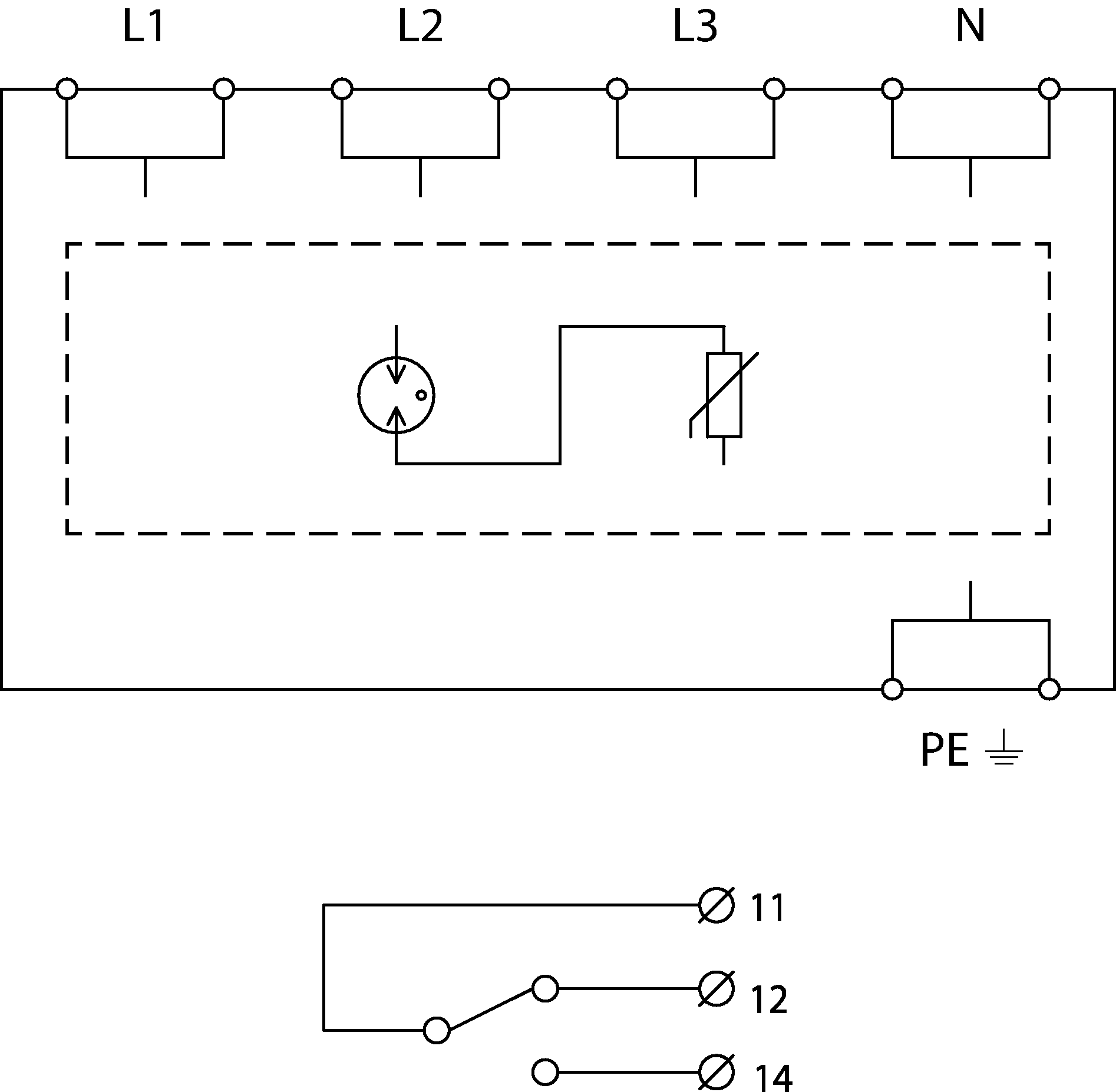

Prinzipschaltbild
