Sammelschiene 40 mm - T1+T2 (12,5 kA)
FLP-ZP-12,5-VBH/3S+1
Bestellnummer: A06628
Austauschbares Modul, optische Fehleranzeige, Blockierungsmöglichkeit des Moduls, für Sammelschienen 40 mm, Fernstörungssignalisierung
- Leistungsfähiges kombiniertes Überspannungsschutzgerät, ohne entstandene Sequenzströme
- Installation in NS Verteilungen an der Schnittstelle der Zonen LPZ 0–LPZ 1, insbesondere in Hauptschaltanlagen vor Messanlagen
- zum Schut gegen Überspannungseffekte bei direktem und indirektem Blitzeinschlag, geeignet für Familienhäuser, Verwaltungsgebäude und Industrieobjekte
- Leckstrom freie Einbindung
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| SPD-Typ | T1,T2,T3 | |
| Montage | Sammelschienen 40 mm | |
| Nennspannung | Un | 230 V AC |
| Maximale Betriebsspannung L-N | Uc | 255,00 V AC |
| Maximale Betriebsspannung N-PE | Uc | 255,00 V AC |
| Netzart | TT|TN-S | |
| Maximale Vorsicherung | 160 A gL/gG | |
| Kurzschlussstrom | ISCCR | 25,0 kA |
| Gesamtableitstoßstrom (10/350 µs) | ITotal(10/350) | 50,00 kA |
| Stoßentladestrom (10/350 µs) L-N | Iimp | 12,50 kA |
| Stoßentladestrom (10/350 µs) N-PE | Iimp | 50,00 kA |
| Nennableitstoßstrom (8/20 µs) L-N | In | 20,00 kA |
| Nennableitstoßstrom (8/20 µs) N-PE | In | 50,00 kA |
| Prüfspannung | Uoc | 10,0 kV |
| Blitzstrom (gesammt) (8/20 µs) | ITotal(8/20) | 100,00 kA |
| Maximaler Entladestrom (8/20 µs) L-N | Imax | 60,00 kA |
| Maximaler Entladestrom (8/20 µs) N-PE | Imax | 100,00 kA |
| Spannungsschutzpegel L-N | Up | 1,50 kV |
| Spannungsschutzpegel L-PE | Up | 1,50 kV |
| Spannungsschutzpegel N-PE | Up | 1,50 kV |
| Ansprechzeit L-N | ta | 100 ns |
| Ansprechzeit N-PE | ta | 100 ns |
| TOV 5 s L-N | 335 V | |
| TOV 5 s L-PE | 440 V | |
| TOV-Eigenschaft (5 s) | Widerstand | |
| TOV 120 min L-N | 440 V | |
| TOV 120 min L-PE | 335 V | |
| TOV-Eigenschaft (120 Min.) | Widerstand | |
| TOV 200 ms N-PE | 1 200 V | |
| TOV-Eigenschaft (200 ms) | Widerstand | |
| Min. Querschnitt für Seil | 1,00 mm2 | |
| Max. Querschnitt für Seil | 35,00 mm2 | |
| Min. Querschnitt für Litze | 1,00 mm2 | |
| Max. Querschnitt für Litze | 25,00 mm2 | |
| Max. Querschnitt des Fernmeldekontakt | 1,5 mm2 | |
| Max. Querschnitt des Fernmeldekontakt, Litze | 1,5 mm2 | |
| Fehleranzeige | rotes Anzeigenfeld | |
| Fernanzeige | potentialfreier Wechselkontakt | |
| Potentialfreiem Fernmeldekontakt | 250V/0,5A AC,250V/0,1A DC | |
| Schutzklasse | IP 20 | |
| Betriebstemperaturbereich (min/max) | -40 / 80 °C | |
| Feuchtigkeit | 5 - 95 % | |
| nach Norm | EN 61643-11:2012, IEC 61643-11:2011 | |
| ETIM-Klasse | EC000381 | |
| Steckermodul | FLP-ZP-12,5-VBH/0 | |
| Zolltarifnummer | 85363090 | |
| EAN | 8595090566281 |
Dateien zum Download
-

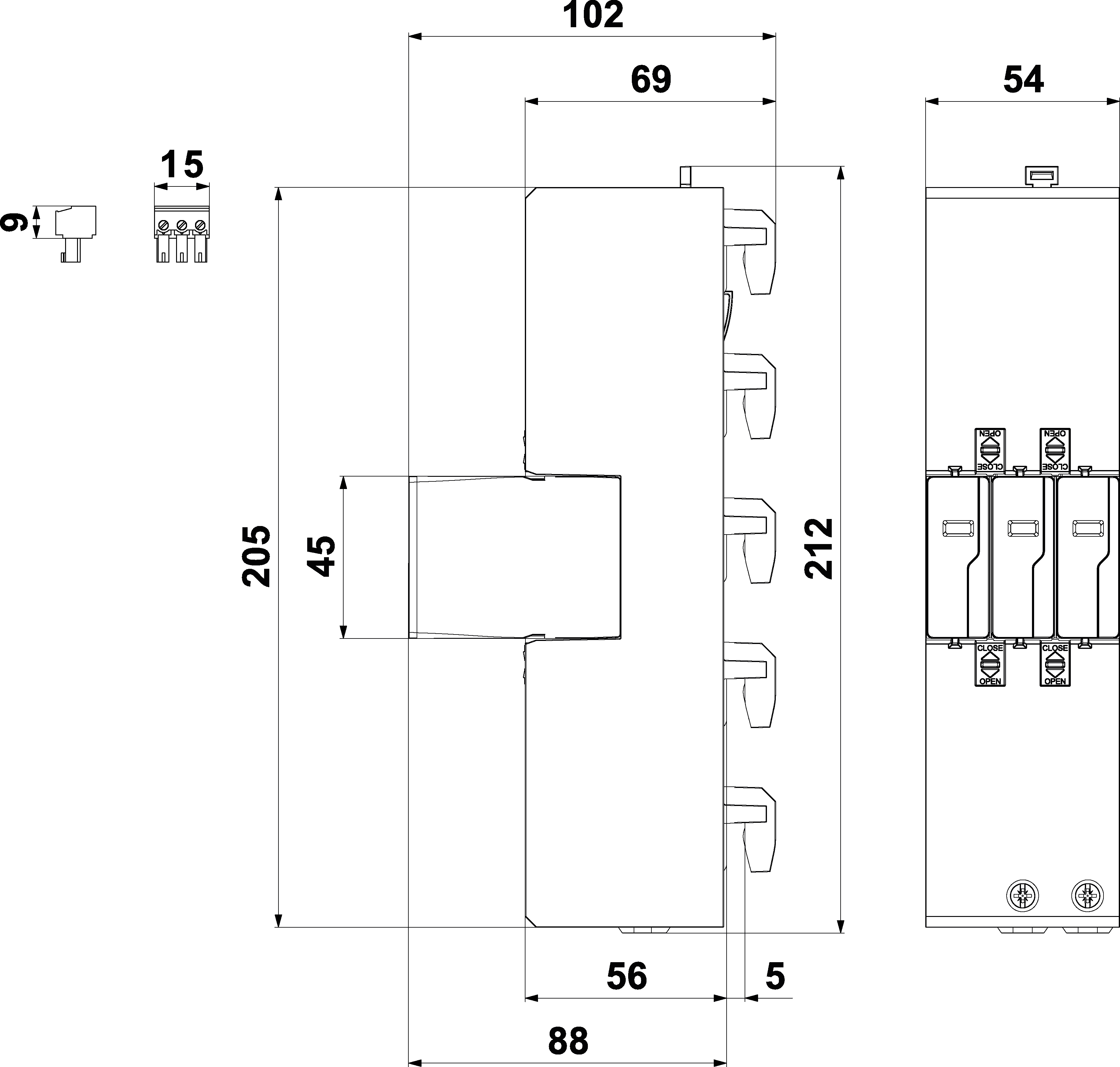

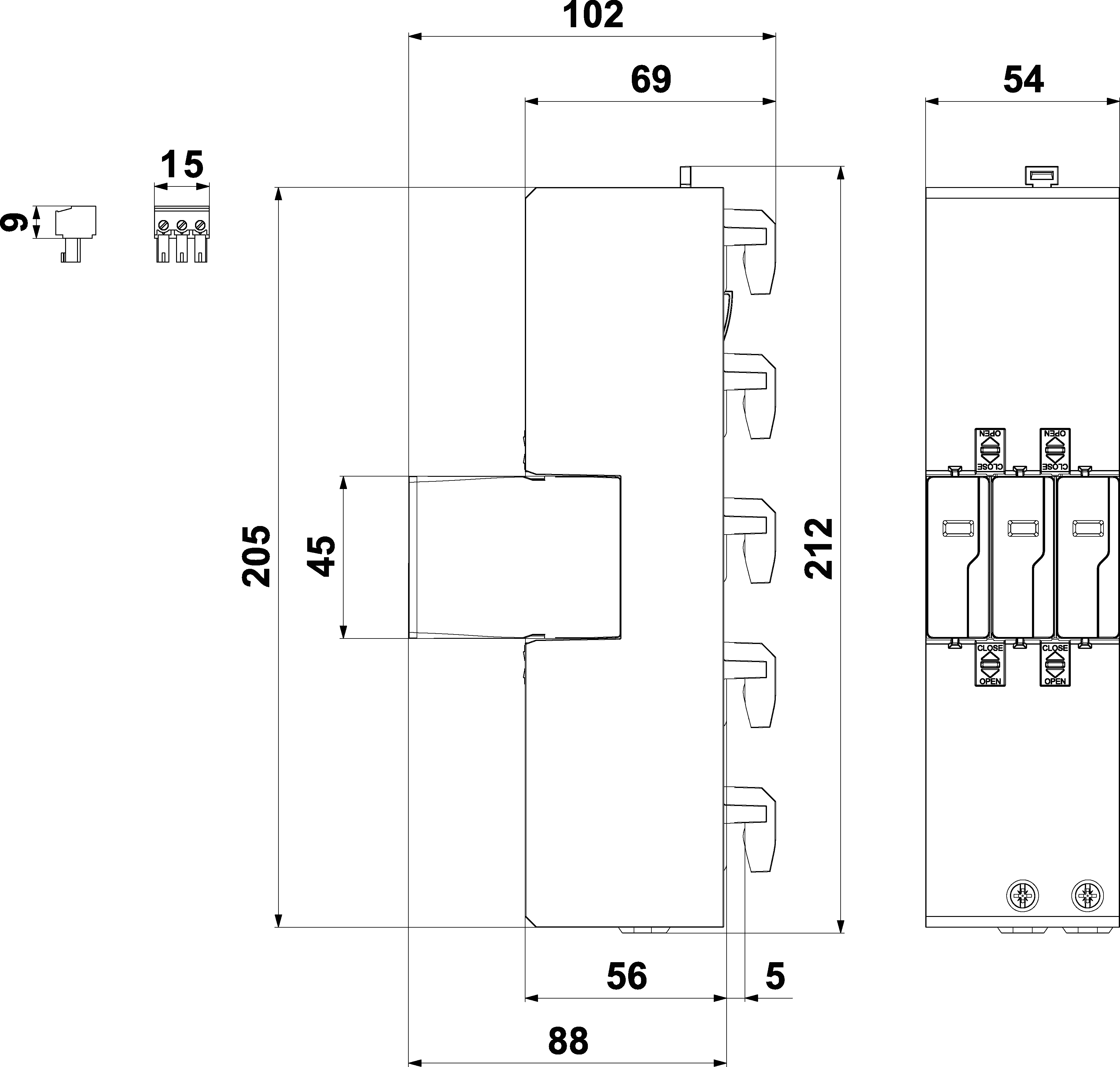

Produktabmessungen
-

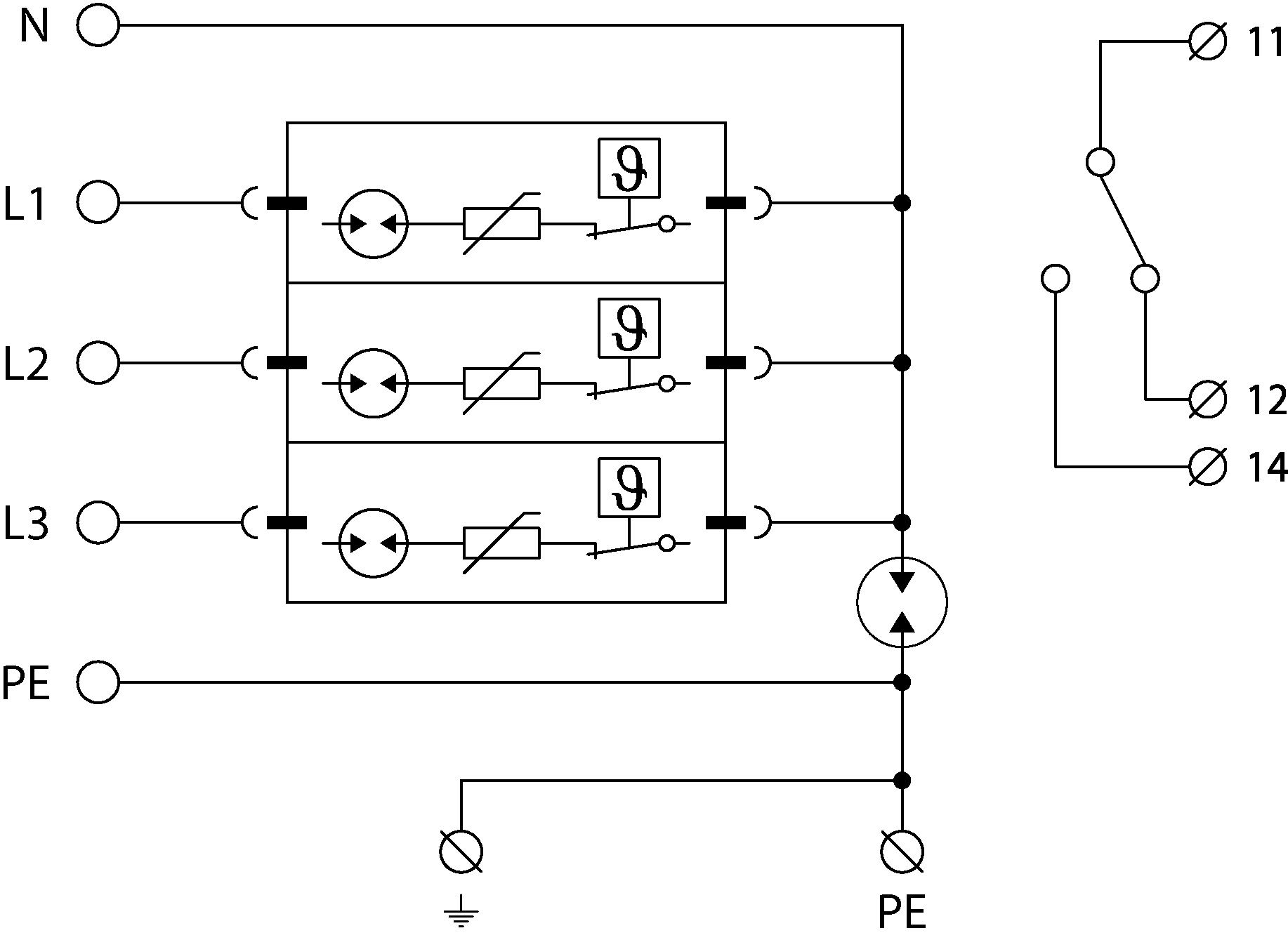

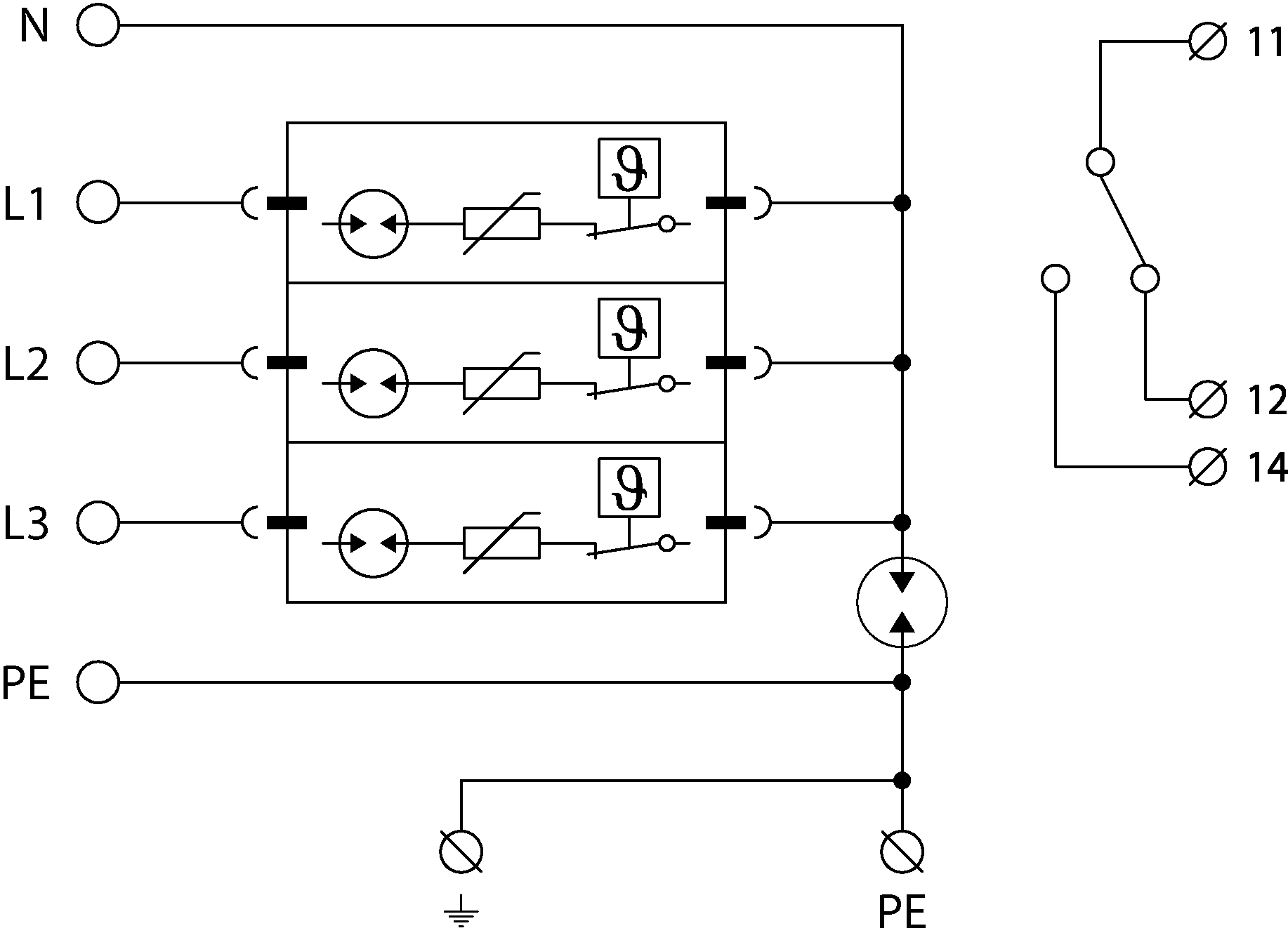

Prinzipschaltbild
