ST1 (FX)

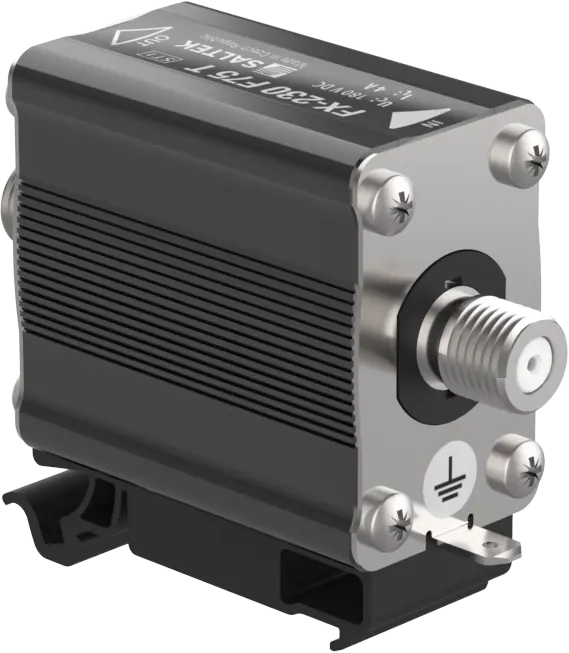

FX-230 F75 T F/F
Bestellnummer: A03392
F-Stecker, 75 Ohm
- Blitzstromableiter mit potentialfreier Abschirmung (getrennt über GDT)
- Montage am Rand der LPZ-0- und LPZ-1-Zonen an der Zuführung zum Gebäude
- zum Schutz von Koaxialleitungen von TV- und Videoüberwachungssystemen, geeignet als die erste Schutzstufe zum Schutz in Koordination mit dem SX-Typ
- im Lieferumfang: Universaladapter aus Kunststoff zur DIN-Schienenmontage und GND-2-Halter
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| SPD-Typ | D1, C2 | |
| SPD-Montageort | ST 1 | |
| Montage | DIN-Schiene 35 mm | |
| Maximale Betriebsspannung | Uc | 180,00 V DC |
| Nennlaststrom | IL | 4,000 A |
| Frequenzbereich | f | 0,00 - 2150,00 MHz |
| Impedanz | Z | 75 Ω |
| Durchlassdämpfung | 0,20 dB | |
| VSWR typ. (max.) | VSWR | 1,3 |
| D1 Stoßentladestrom (10/350 µs) SH-PE | Iimp | 2,50 kA |
| D1 Stoßentladestrom (10/350 µs) Ader-SH | Iimp | 2,50 kA |
| C2 Nennableitstoßstrom (8/20 µs) SH-PE | In | 10,00 kA |
| C2 Nennableitstoßstrom (8/20 µs) Ader-SH | In | 10,00 kA |
| C3 Spannungsschutzpegel Betriebsart SH-PE bei 1 kV/µs | Up | 660 V |
| C3 Spannungsschutzpegel Betriebsart Ader-Sh bei 1 kV/µs | Up | 660 V |
| Ansprechzeit Ader-SH | ta | 100 ns |
| Ansprechzeit SH-PE | ta | 100 ns |
| Anschluss (Ein-/Ausgang) | F 75 | |
| Schutzklasse | IP 20 | |
| Betriebstemperaturbereich (min/max) | -40 / 80 °C | |
| nach Norm | EN 61643-21+A1, A2:2013, IEC 61643-21+A1, A2:2012 | |
| ETIM-Klasse | EC001466 | |
| Zolltarifnummer | 85363010 | |
| EAN | 8595090533924 |
Dateien zum Download
-

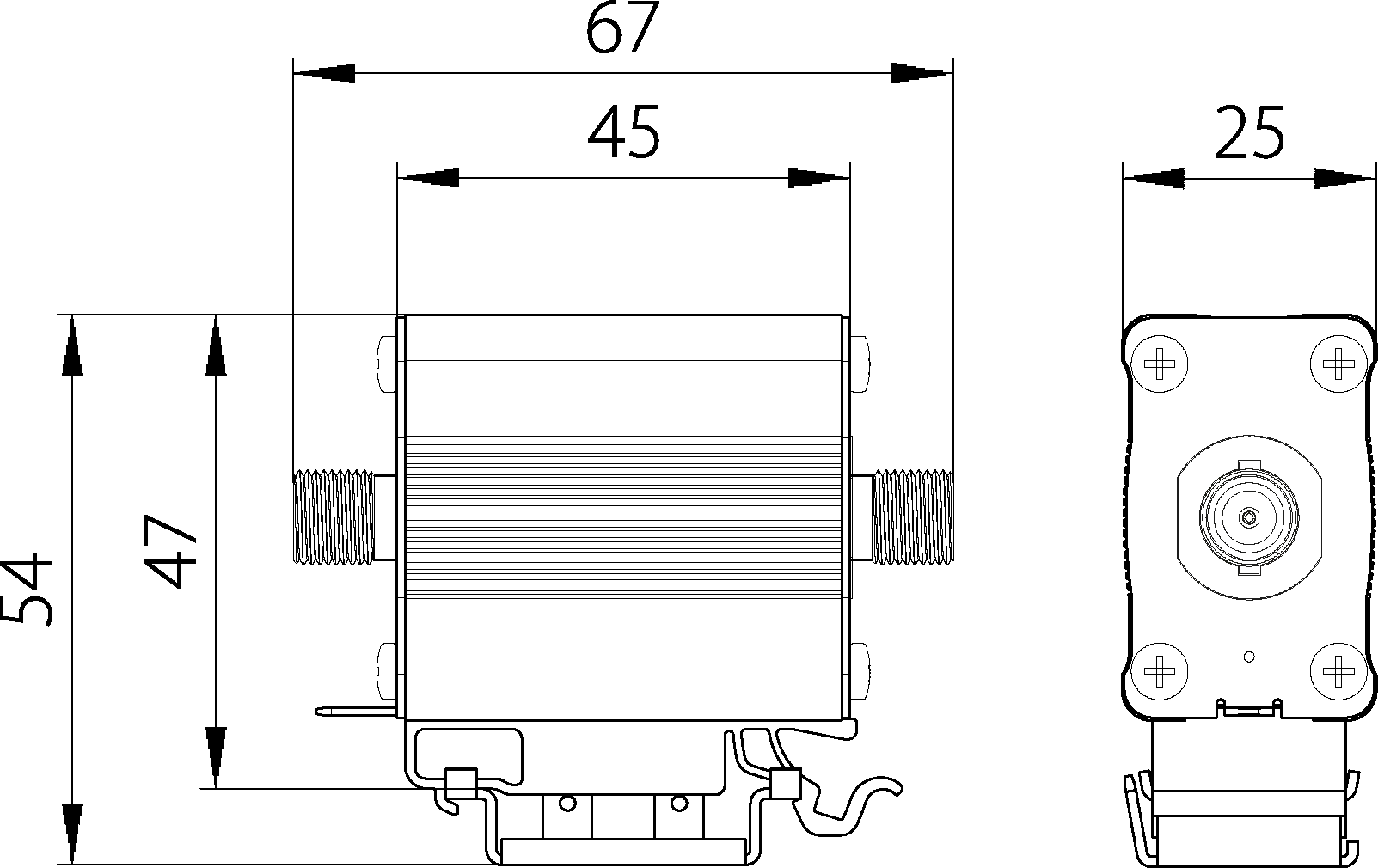

Produktabmessungen
-

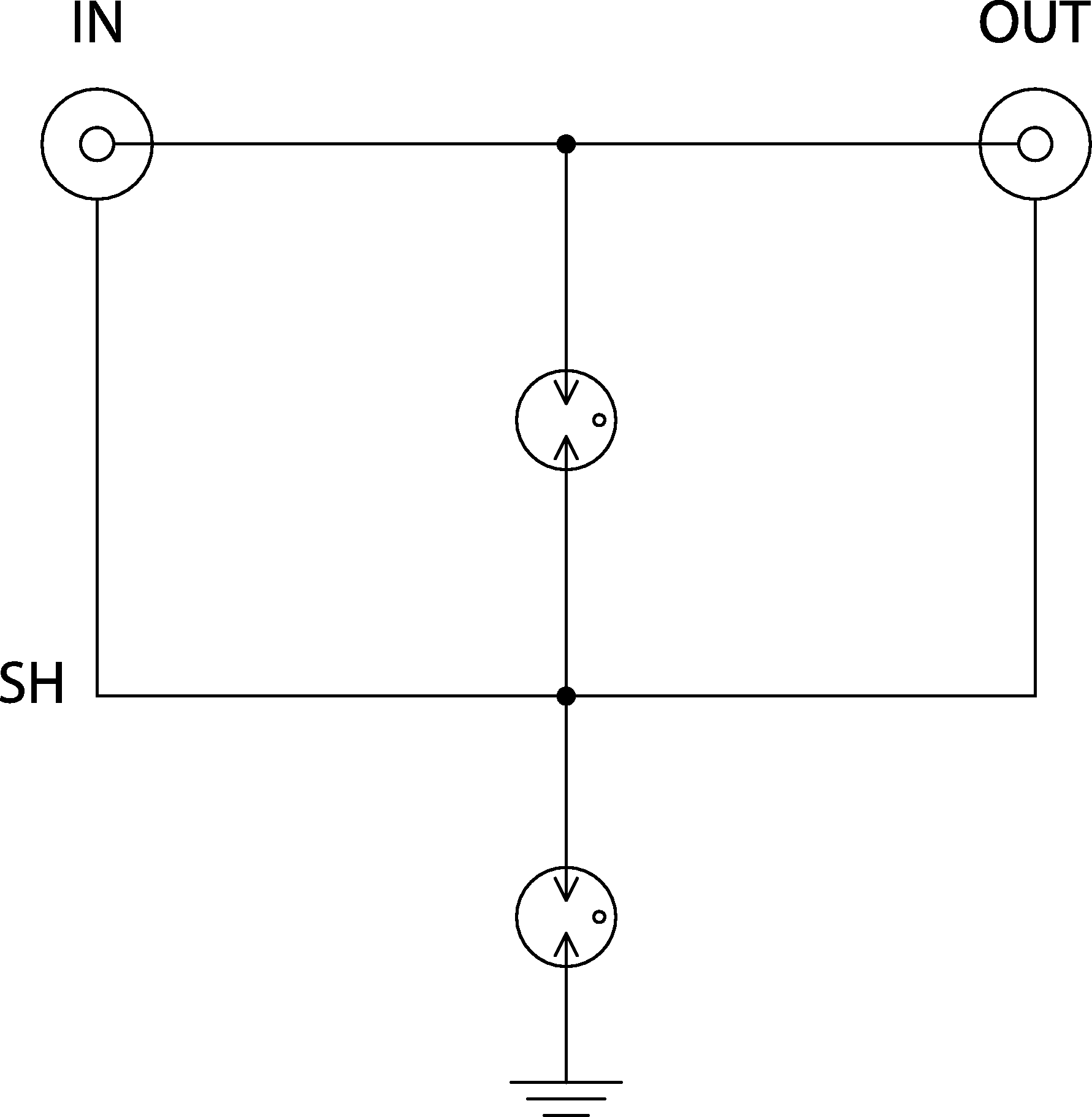

Prinzipschaltbild
