Trenn-Drosselspulen
RTO-63
Bestellnummer: A01434
- Übertragungswiderstand
- zur Koordinierung von ÜSGs Typ 1 und 2 oder Typ 2 und 3
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| Montage | DIN-Schiene 35 mm | |
| Nennspannung | Un | 500 V AC |
| Nennlaststrom | IL | 63,000 A |
| Frequenz | f | 50 Hz |
| Widerstand | R | 2 mOhm |
| Induktivität | L | 10,00 uH |
| Maximale Vorsicherung | 63 A gL/gG nebo C 63 A | |
| Verlustleistung bei IL | 8,00 W | |
| Min. Querschnitt für Seil | 1,00 mm2 | |
| Max. Querschnitt für Seil | 50,00 mm2 | |
| Min. Querschnitt für Litze | 1,00 mm2 | |
| Max. Querschnitt für Litze | 35,00 mm2 | |
| Schutzklasse | IP 20 | |
| Betriebstemperaturbereich (min/max) | -40 / 80 °C | |
| nach Norm | EN 60950-1 ed.2 | |
| ETIM-Klasse | EC002496 | |
| Zolltarifnummer | 85363030 | |
| EAN | 8595090514343 |
Dateien zum Download
-

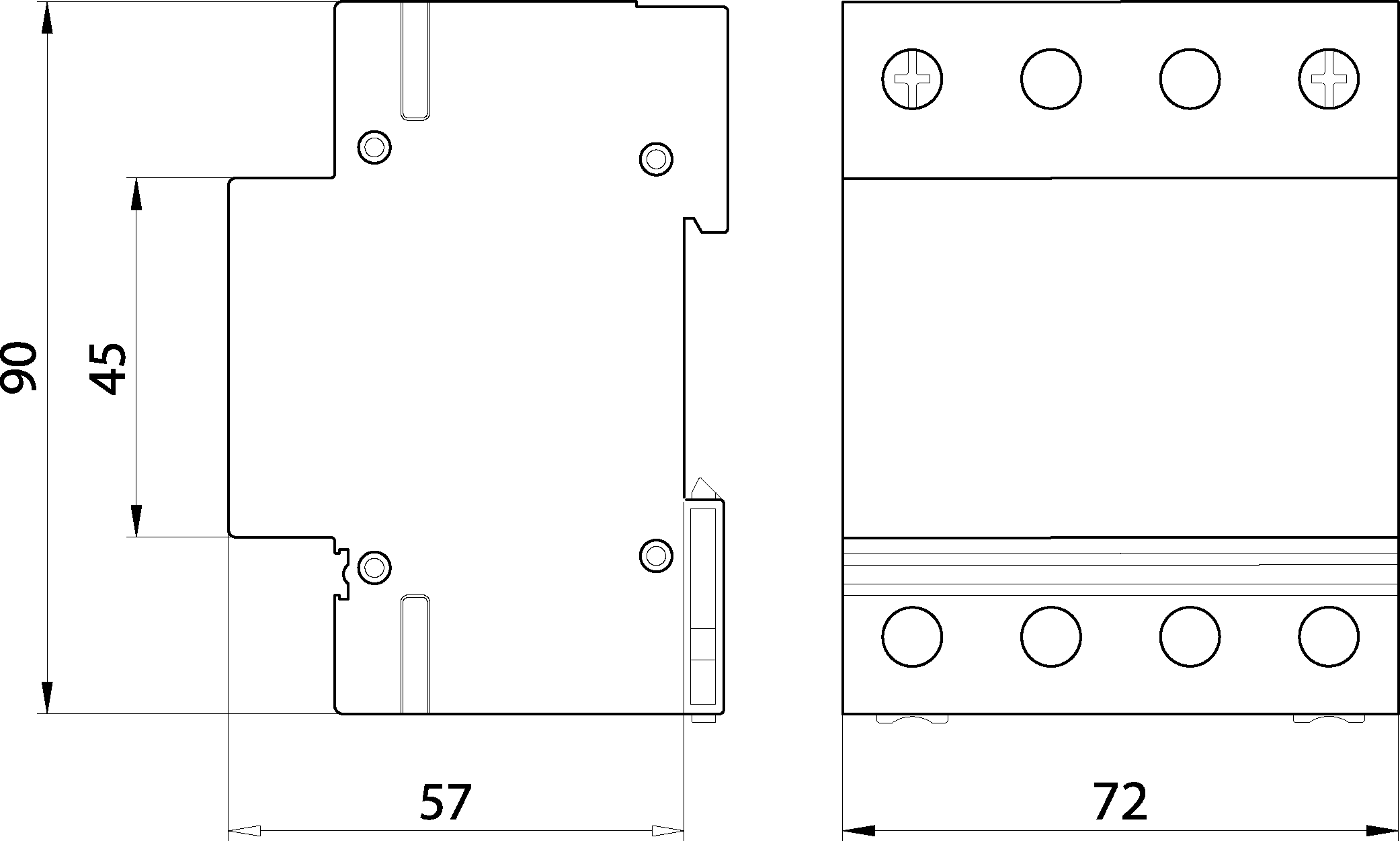

Produktabmessungen
-

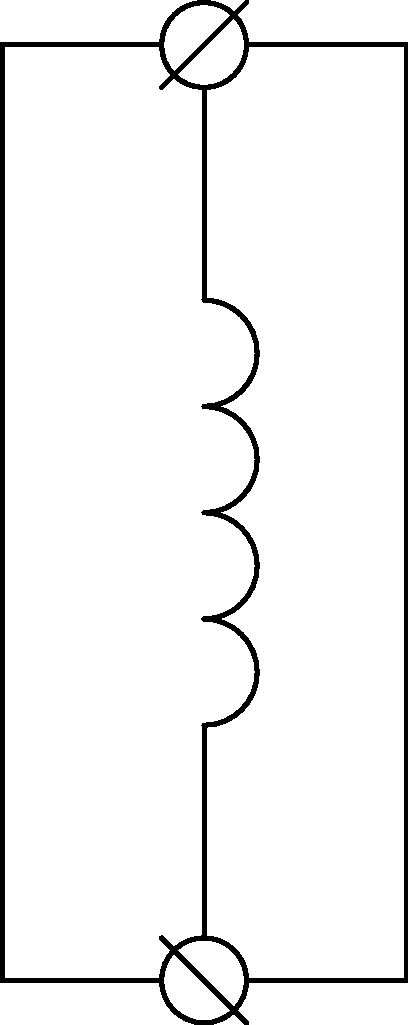

Prinzipschaltbild
