MOV

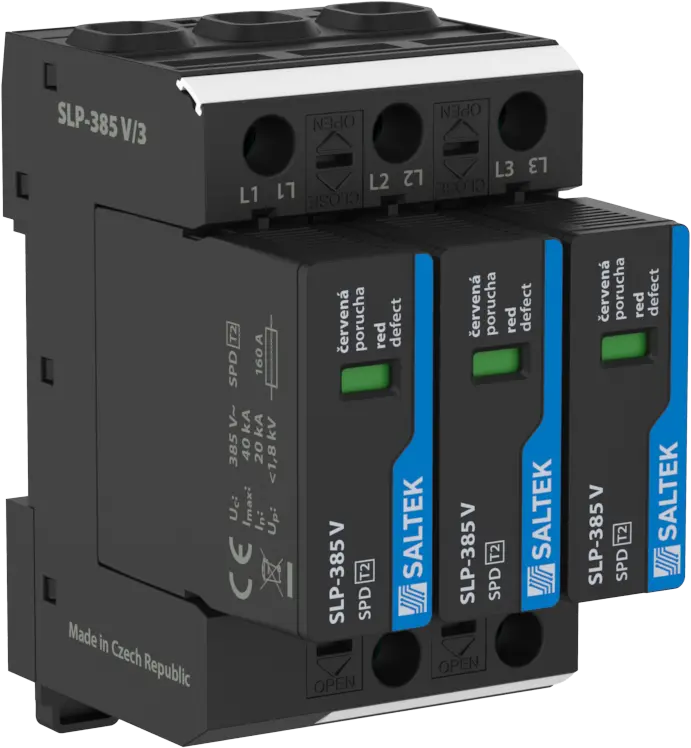

SLP-385 V/3
Bestellnummer: A01952
Steckmodul, optische Störungssignalisierung, Modulverriegelung
- dreipoliger Varistor-Überspannungsableiter
- Montage an NS-Anlagen, insb. Unterverteiler in TN-Systemen
- zum Schutz von Anlagen und Ausrüstung gegen die Einwirkung von geführten Blitz- oder Schaltüberspannungen
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| SPD-Typ | T2 | |
| Montage | DIN-Schiene 35 mm | |
| Maximale Betriebsspannung | Uc | 385,00 V AC |
| Maximale Betriebsspannung | Uc | 500,00 V DC |
| Netzart | TN | |
| Maximale Vorsicherung | 160 A gL/gG | |
| Kurzschlussstrom | ISCCR | 50,0 kA |
| Nennableitstoßstrom (8/20 µs) | In | 20,00 kA |
| maximaler Entladestrom (8/20 µs) | Imax | 40,00 kA |
| Spannungsschutzpegel | Up | 1,80 kV |
| Spannungsschutzpegel bei 5 kA | Up | 1,30 kV |
| Ansprechzeit | ta | 25 ns |
| TOV 120 min L-N | 440 V | |
| TOV-Eigenschaft (120 Min.) | Widerstand | |
| Min. Querschnitt für Seil | 1,00 mm2 | |
| Max. Querschnitt für Seil | 35,00 mm2 | |
| Min. Querschnitt für Litze | 1,00 mm2 | |
| Max. Querschnitt für Litze | 25,00 mm2 | |
| Fehleranzeige | rotes Anzeigenfeld | |
| Schutzklasse | IP 20 | |
| Betriebstemperaturbereich (min/max) | -40 / 80 °C | |
| Feuchtigkeit | 5 - 95 % | |
| nach Norm | EN 61643-11:2012, IEC 61643-11:2011 | |
| ETIM-Klasse | EC000941 | |

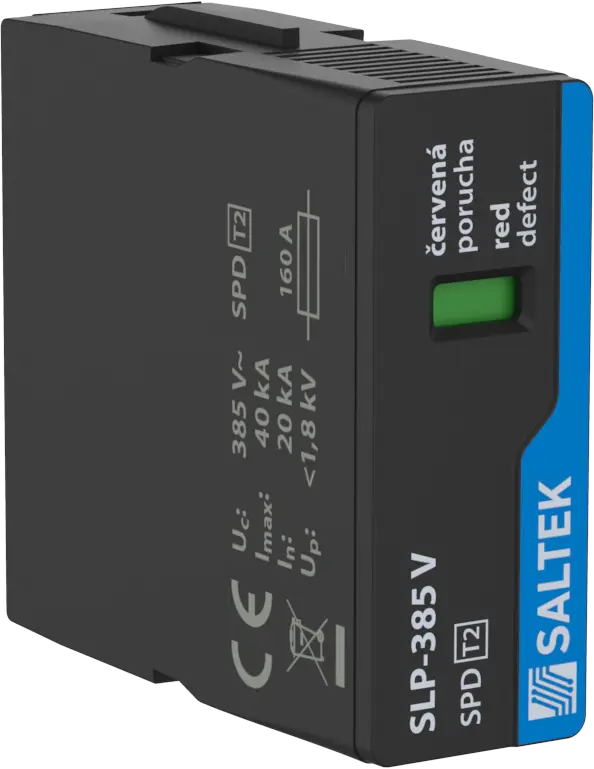

| Steckermodul | SLP-385 V/0 | |
| Zolltarifnummer | 85363030 | |
| EAN | 8595090519522 |
Dateien zum Download
-

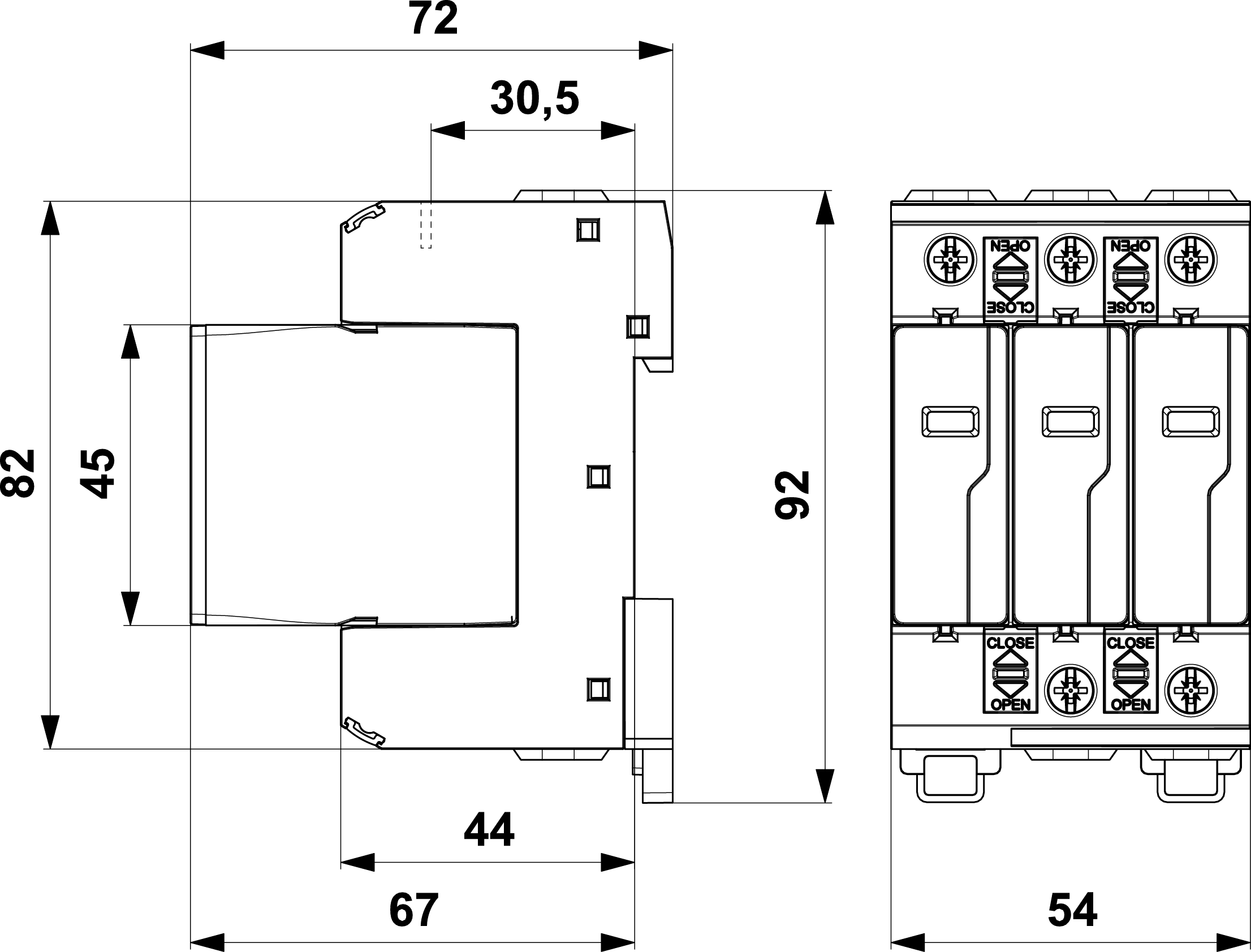

Produktabmessungen
-
Prinzipschaltbild
