MOV
SLP-PV500 V/U
Bestellnummer: A03664
Steckmodul, optische Störungssignalisierung, Modulverriegelung
- Varistor-Überspannungsableiter in U-Schaltung
- zum Schutz von PV- Anlagen, wo Trennungsabstand des Funkenüberschlags ohne LPS eingehalten wird
- maximale Dauerbetriebsspannung für PV-Anwendung: UCPV ≥ 1,2x UOC STC
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| SPD-Typ | PV T2 | |
| Montage | DIN-Schiene 35 mm | |
| Maximale Betriebsspannung Betriebsart +/PE, -/PE | UCPV | 510,00 V DC |
| Kurzschlussstrom | ISCPV | 10 000 A DC |
| Reststrom Betriebsart +/PE, -/PE | IPE | 0,190 mA AC |
| Reststrom Betriebsart +/PE, -/PE | IPE | 0,005 mA DC |
| Blitzstrom (gesammt) (8/20 µs) | ITotal(8/20) | 80,00 kA |
| Nennableitstoßstrom (8/20 µs) | In | 15,00 kA |
| maximaler Entladestrom (8/20 µs) | Imax | 40,00 kA |
| Spannungsschutzpegel Betriebsart +/- | Up | 4,00 kV |
| Spannungsschutzpegel Betriebsart +/PE, -/PE | Up | 2,00 kV |
| Ansprechzeit | ta | 25 ns |
| Min. Querschnitt für Seil | 1,00 mm2 | |
| Max. Querschnitt für Seil | 35,00 mm2 | |
| Min. Querschnitt für Litze | 1,00 mm2 | |
| Max. Querschnitt für Litze | 25,00 mm2 | |
| Fehleranzeige | rotes Anzeigenfeld | |
| Schutzklasse | IP 20 | |
| Betriebstemperaturbereich (min/max) | -40 / 80 °C | |
| nach Norm | EN 61643-31, IEC 61643-31 | |
| ETIM-Klasse | EC000941 | |

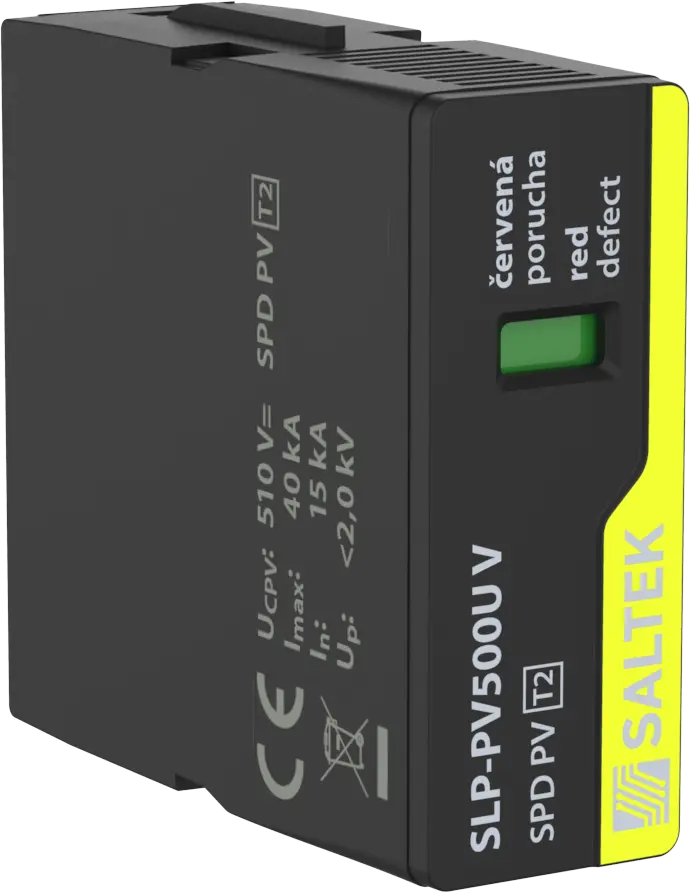

| Steckermodul | SLP-PV500U V/0 | |
| Zolltarifnummer | 85363030 | |
| EAN | 8595090536642 |
Dateien zum Download
-
Produktabmessungen
-
Prinzipschaltbild
