SPD
SP-T2+T3-320/Y-CCT-LED
Bestellnummer: A06243
Störungssignalisierung durch Unterbrechung der Stromversorgung
- Überspannungsableiter speziell für LED-Lampen
- Montage nahe an geschützten Geräten in NS-Leistungskreis
- auch für Ausrüstung am Gebäude mit hoher Exposition (nach IEEE C62.41.2)
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| SPD-Typ | T2,T3 | |
| Nennspannung | Un | 230 V AC |
| Maximale Betriebsspannung | Uc | 320,00 V AC |
| Nennlaststrom | IL | 10,000 A |
| Netzart | TT|TN | |
| Maximale Vorsicherung | 32 A gL/gG nebo C 32 A | |
| Kurzschlussstrom | ISCCR | 3,0 kA |
| Reststrom | IPE | 0,004 mA |
| Nennableitstoßstrom (8/20 µs) L-N | In | 5,00 kA |
| Nennableitstoßstrom (8/20 µs) N-PE | In | 5,00 kA |
| Maximaler Entladestrom (8/20 µs) L-N | Imax | 10,00 kA |
| Maximaler Entladestrom (8/20 µs) N-PE | Imax | 10,00 kA |
| Prüfspannung L-N | Uoc | 10,0 kV |
| Prüfspannung L-PE | Uoc | 10,0 kV |
| Prüfspannung N-PE | Uoc | 10,0 kV |
| Spannungsschutzpegel L-N | Up | 1,30 kV |
| Spannungsschutzpegel L-PE | Up | 1,50 kV |
| Spannungsschutzpegel N-PE | Up | 1,50 kV |
| Ansprechzeit L-N | ta | 25 ns |
| Ansprechzeit N-PE | ta | 100 ns |
| TOV 5 s L-N | 335 V | |
| TOV 5 s L-PE | 440 V | |
| TOV-Eigenschaft (5 s) | Widerstand | |
| TOV 120 min L-N | 440 V | |
| TOV-Eigenschaft (120 Min.) | Widerstand | |
| TOV 200 ms L-PE | 1 455 V | |
| TOV 200 ms N-PE | 1 200 V | |
| TOV-Eigenschaft (200 ms) | ungefährlicher Ausfall | |
| Max. Querschnitt für Seil | 2,50 mm2 | |
| Max. Querschnitt für Litze | 1,50 mm2 | |
| Fehleranzeige | Spannungsverlust, dunkelgraues Anzeigenfeld | |
| Schutzklasse | IP 20 | |
| Betriebstemperaturbereich (min/max) | -40 / 80 °C | |
| Feuchtigkeit | 5 - 95 % | |
| nach Norm | EN 61643-11:2012, IEC 61643-11:2011 | |
| ETIM-Klasse | EC000942 | |
| Zolltarifnummer | 85363030 | |
| EAN | 8595090562436 |
Dateien zum Download
-

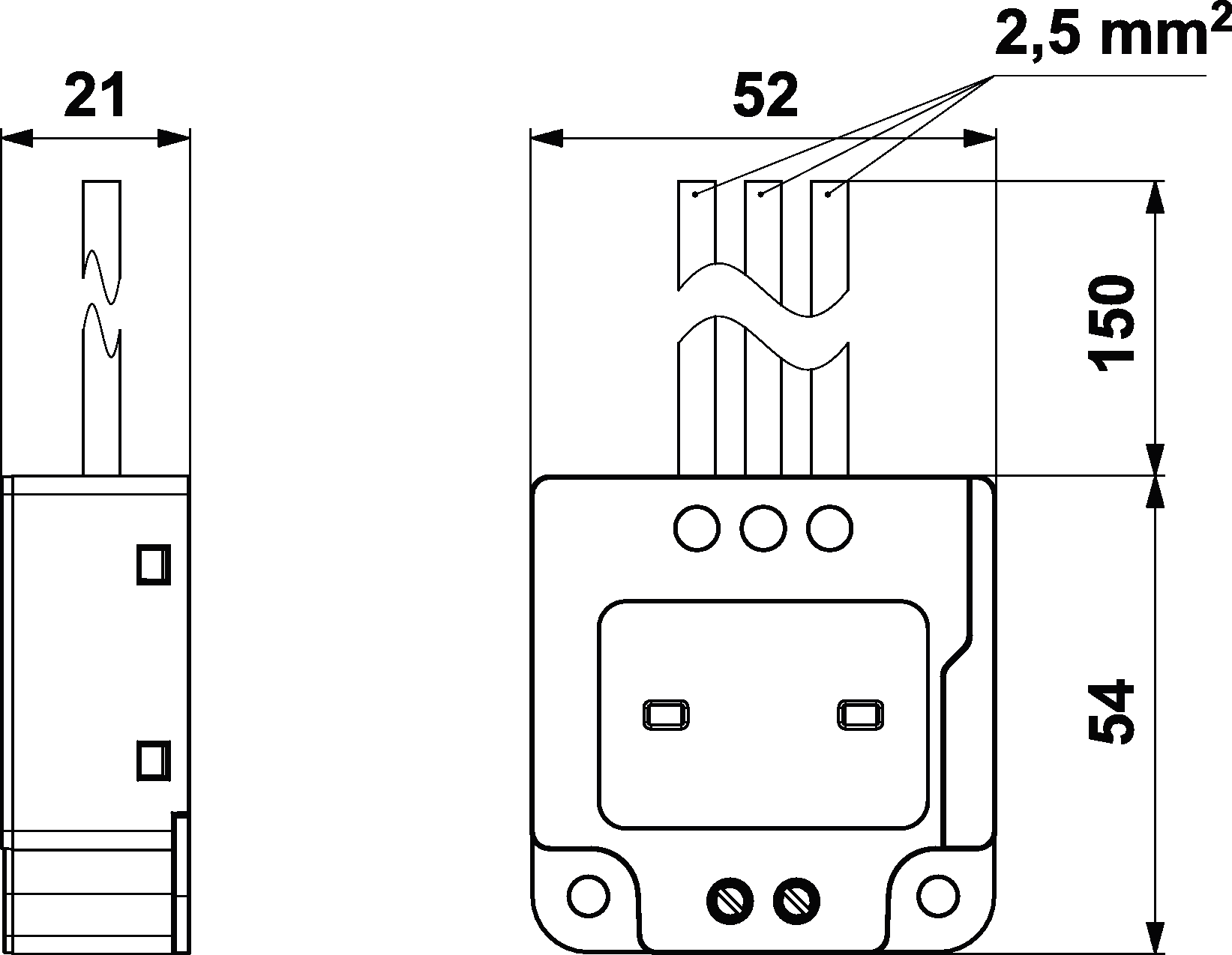

Produktabmessungen
-
Prinzipschaltbild
