Videosignal-Verteilungen (VL)

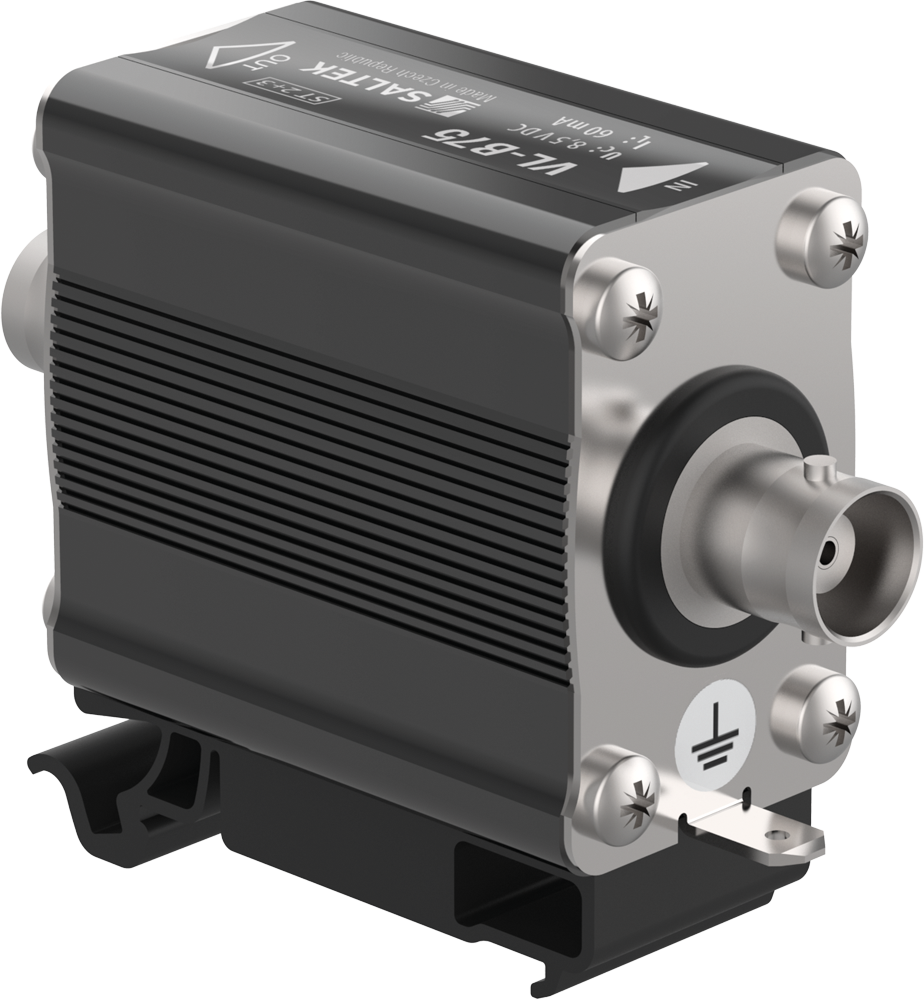

VL-B75 F/F
Bestellnummer: A03376
BNC-Stecker, 75 Ohm
- eine Kombination aus Grob- und Feinschutz für Videoüberwachung
- Montage nah an geschützten Geräten
- zum Schutz von Videosystemen, Videoüberwachung usw. gegen Stoßspannung
- im Lieferumfang: Universaladapter aus Kunststoff zur DIN-Schienenmontage und GND-2-Halter
Technische Parameter
| Parametername | Parameterwert | |
|---|---|---|
| SPD-Typ | C2, C3 | |
| SPD-Montageort | ST 2+3 | |
| Montage | DIN-Schiene 35 mm | |
| Maximale Betriebsspannung | Uc | 6,00 V AC |
| Maximale Betriebsspannung | Uc | 8,50 V DC |
| Nennlaststrom | IL | 0,060 A |
| Serienwiderstand per Ader | R | 0,27 Ω |
| C2 Nennableitstoßstrom (8/20 µs) SH-PE | In | 5,00 kA |
| C2 Nennableitstoßstrom (8/20 µs) Ader-SH | In | 5,00 kA |
| C2 Spannungsschutzpegel Betriebsart SH-PE bei In | Up | 350 V |
| C2 Spannungsschutzpegel Betriebsart Ader-SH bei In | Up | 150 V |
| C3 Spannungsschutzpegel Betriebsart SH-PE bei 1 kV/µs | Up | 350 V |
| C3 Spannungsschutzpegel Betriebsart Ader-Sh bei 1 kV/µs | Up | 35 V |
| Ansprechzeit Ader-SH | ta | 1 ns |
| Ansprechzeit SH-PE | ta | 100 ns |
| Anschluss (Ein-/Ausgang) | BNC 75 | |
| Schutzklasse | IP 20 | |
| Betriebstemperaturbereich (min/max) | -40 / 80 °C | |
| nach Norm | EN 61643-21+A1, A2:2013, IEC 61643-21+A1, A2:2012 | |
| ETIM-Klasse | EC001625 | |
| Zolltarifnummer | 85363010 | |
| EAN | 8595090533764 |
Dateien zum Download
-

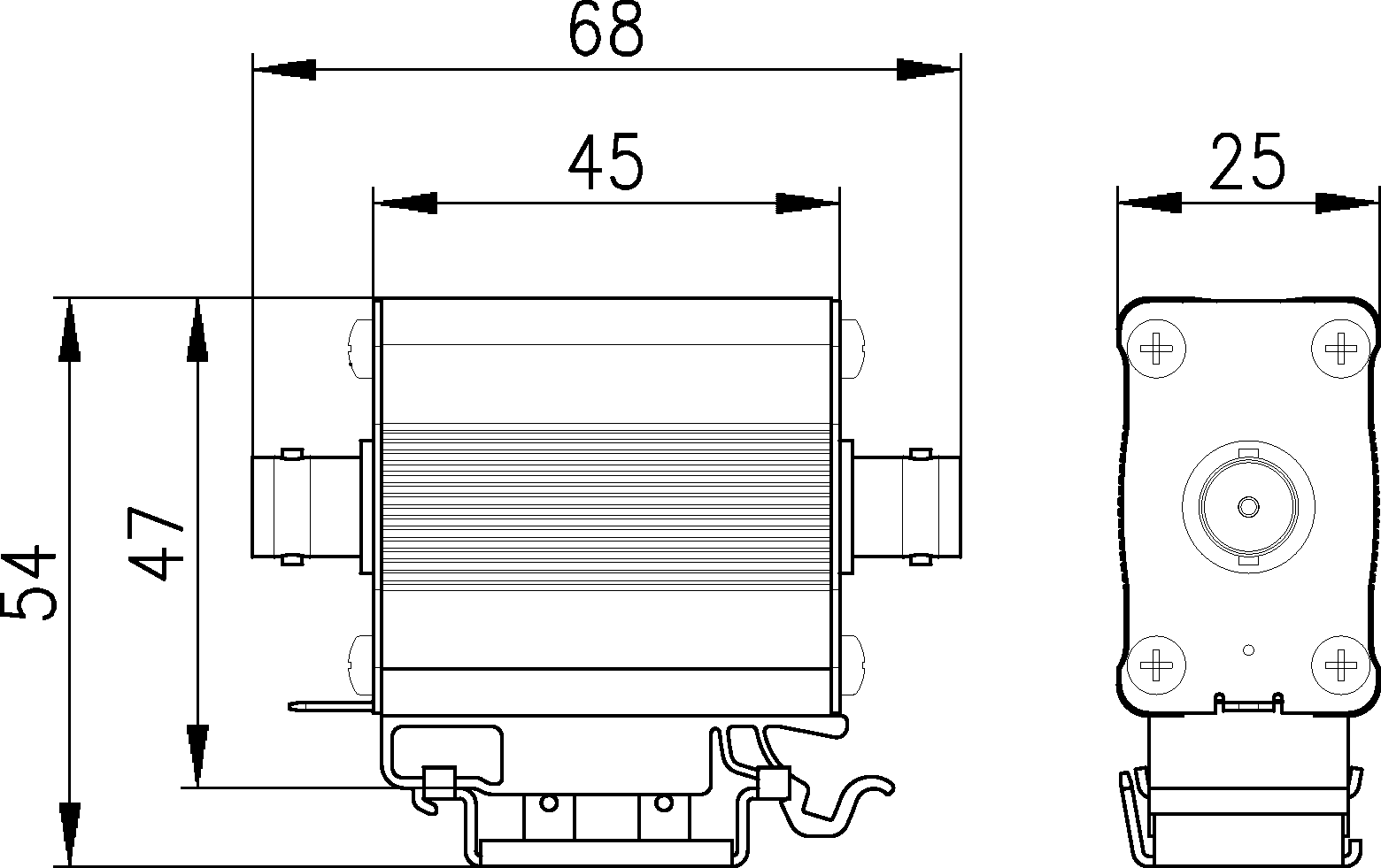

Produktabmessungen
-

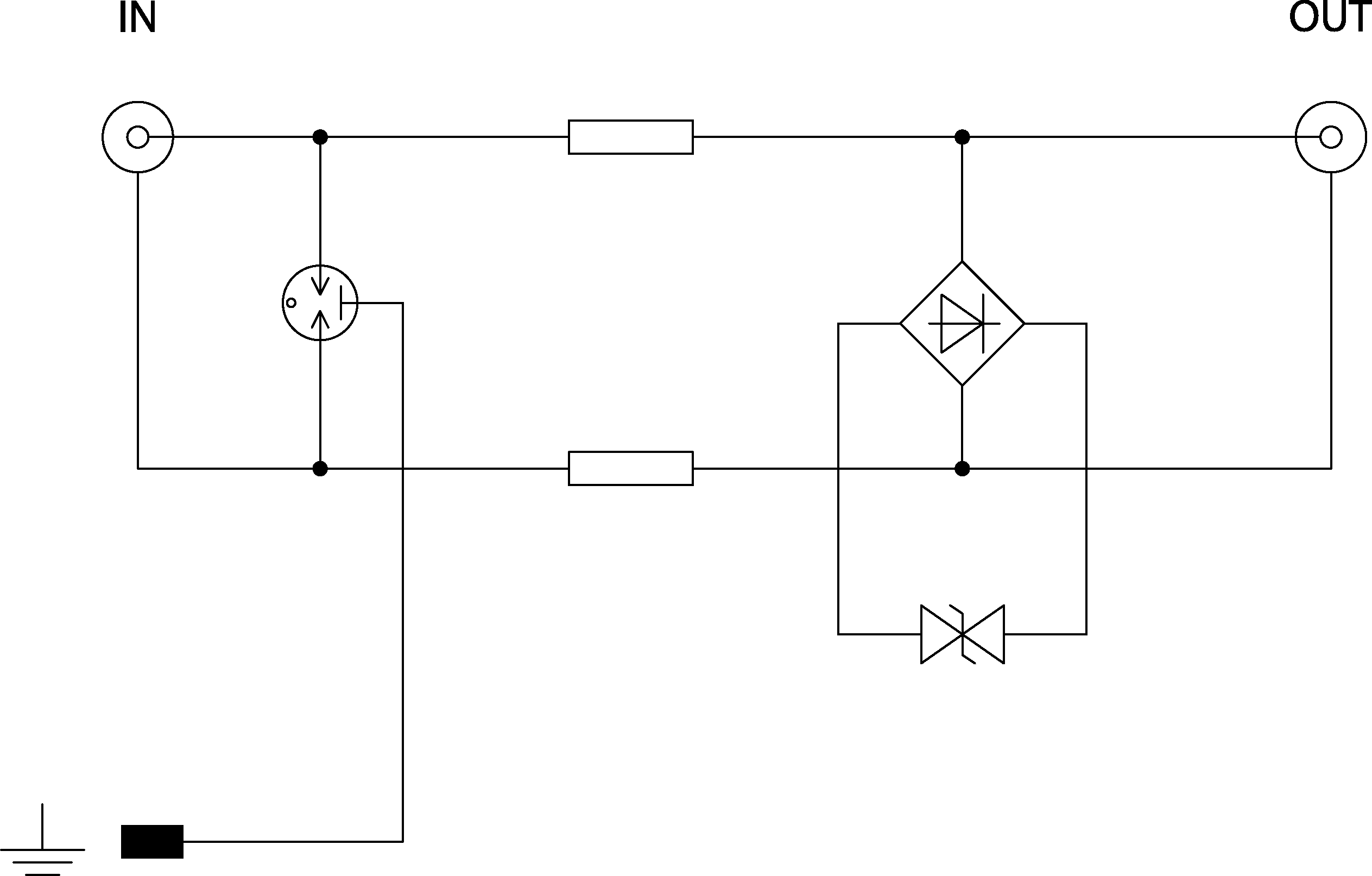

Prinzipschaltbild
