ST1 (BD) - výměnné
BD-090-T-V/2-F16
Objednací číslo: A05554
vyjímatelný modul, linka od ochranné země oddělena pomocí bleskojistky
- svodič bleskových proudů dvou dvou-/tří-žilových signálových linek
- instalace na vstupu do objektu, na rozhraní zón LPZ 0–LPZ 1 a vyšších
- k ochraně sdělovacích, datových a jiných vedení před pulsním přepětím
Technické parametry
| Název parametru | Hodnota parametru | |
|---|---|---|
| Typ SPD | D1, C2 | |
| Umístění SPD | ST 1 | |
| Montáž | lišta DIN 35 mm | |
| Nejvyšší trvalé provozní napětí | Uc | 50,00 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 70,00 V DC |
| Jmenovitý zatěžovací proud při 25°C | IL | 16,000 A |
| Mezní frekvence žíla-žíla | f | 120,00 MHz |
| D1 impulsní výbojový proud (10/350 µs) na žílu | Iimp | 2,50 kA |
| D1 celkový výbojový proud (10/350 µs) žíly-PE | ITotal | 5,00 kA |
| C2 jmenovitý výbojový proud (8/20 µs) GND-PE | In | 10,00 kA |
| C2 jmenovitý výbojový proud (8/20 µs) na žílu | In | 10,00 kA |
| C2 celkový výbojový proud (8/20 µs) žíly-PE | ITotal | 20,00 kA |
| C3 ochranná hladina napětí mód GND-PE při 1 kV/µs | Up | 550,00 V |
| C3 ochranná hladina napětí mód žíla-GND při 1 kV/µs | Up | 550,00 V |
| C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs | Up | 550 V |
| Doba odezvy žíla-žíla | ta | 100 ns |
| Doba odezvy žíla-GND | ta | 100 ns |
| Doba odezvy GND-PE | ta | 100 ns |
| Připojení (vstup - výstup) | svorky - svorky | |
| Průřez připojovaných vodičů pevný (min) | 0,14 mm2 | |
| Průřez připojovaných vodičů pevný (max) | 4,00 mm2 | |
| Průřez připojovaných vodičů slaněný (min) | 0,14 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 2,50 mm2 | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 70 °C | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 | |
| Třída ETIM | EC001466 | |
| Náhradní modul | BD-090-T-V/2-0 | |
| Celní nomenklatura | 85363010 | |
| EAN | 8595090555544 |
Soubory ke stažení
-

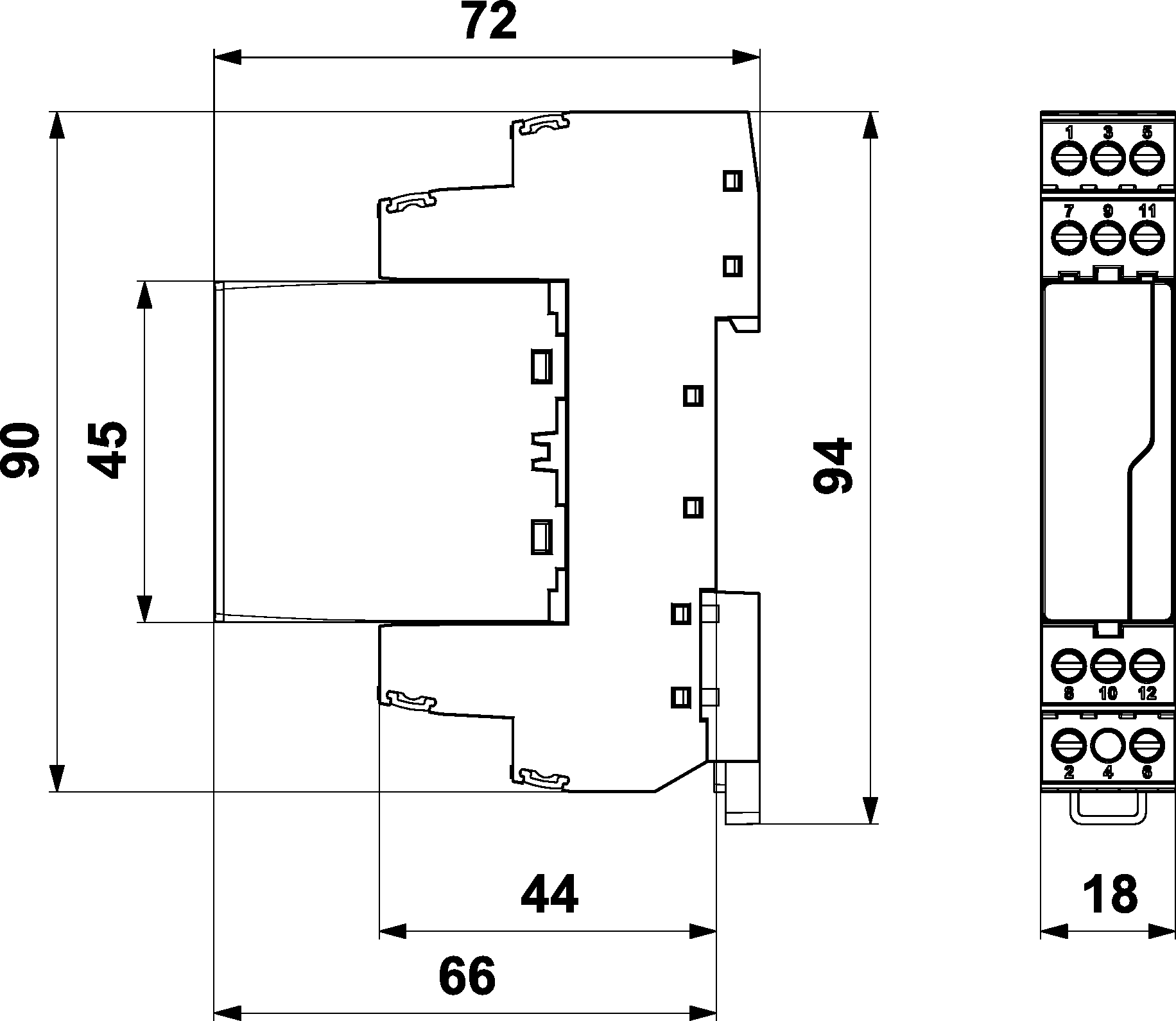

Rozměry
